材　質

HFW490 ※1,HCW490SD ※2
（国土交通大臣認定取得材、SN490B同等）
*機械的性質は、SN490C相当の性能を有する。

品　種

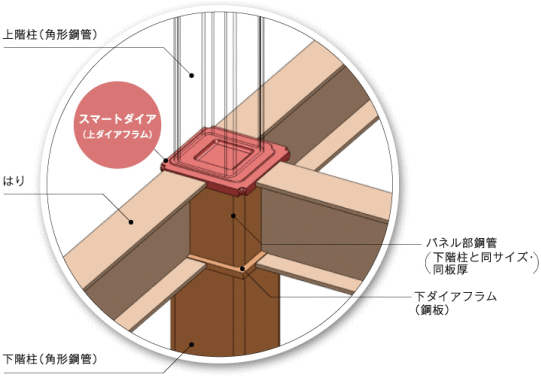

上階柱と下階柱の組合せ
□250-□300　□300-□350　□350-□400
□400-□450　□450-□500　□500-□550

構造種別

鉄骨造の建築物、または鉄骨造と鉄筋コンクリート造その他の構造とを併用する建築物の構造部 分

適用柱

400N/m�u級以下の角形鋼管（BCR295、BCP235、STKR400）
＊上階柱と下階柱の差は50mm
＊上階柱板厚は下階柱板厚以下
＊パネル部鋼管は下階柱と同サイズ・同板厚とする。

適用はりフランジ

490N/m�u級以下
