スプロケットについて　　　　　　　　　　
ＨＲＳ型ブシュドローラチエン用スプロケット　寸法表｜ＨＲ型ブシュドローラチエン用スプロケット　寸法表
チエンとスプロケットが適合していなければチエンの円滑な運転ができないばかりでなく、
チエンとスプロケットの取替えの時期が早まります。
スプロケットに必要な条件は、次の通りです。

　１．歯型および歯のピッチ精度は正しく均一であること。
　２．耐磨耗性を充分備えていること。
　３．構造が頑丈で耐衝撃性に優れていること。

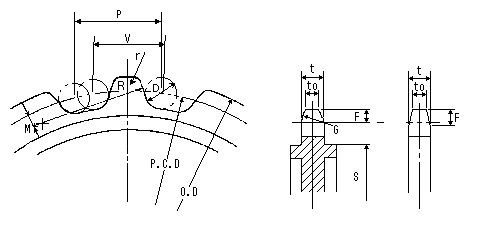

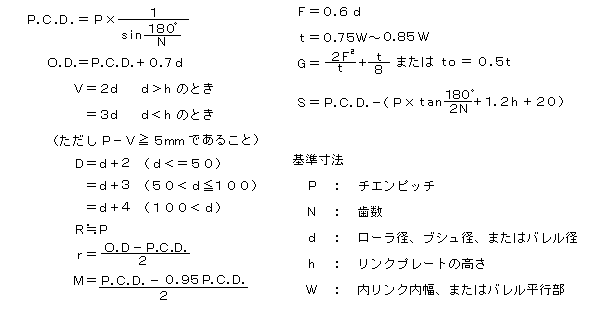

++歯形設計基準++

++ピッチ円直径++

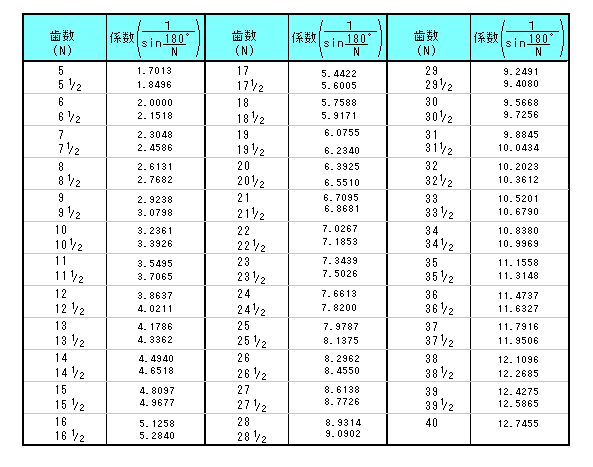

スプロケットのピッチ円直径は（P.C.D.)はチエンピッチに下表に示す係数をかけることにより
簡単に求めることができます。

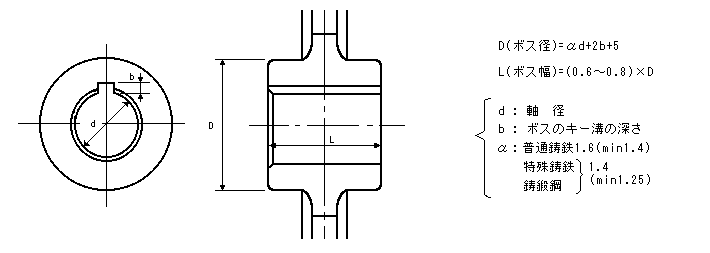

++ボス径とボス幅++

注　意
ここで示したボス径およびボス幅の求め方は簡易計算法です。詳しくは、一般機械設計により求めてください。
