標準コンベヤチエン

コンベヤチエンの仕様記号｜平均引張強さ一覧表｜アタッチメントの種類｜標準アタッチメントの寸法｜スプロケットについて

---

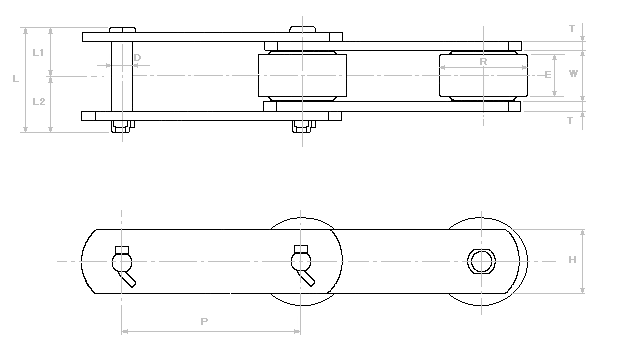

Ｒローラ形

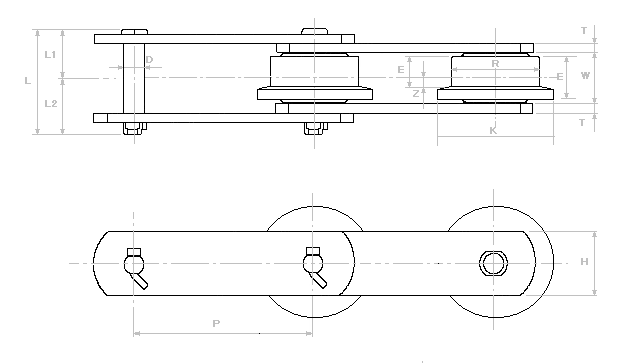

Ｆローラ形

チエン 番号	チエン ピッチ Ｐ （mm）	ローラ				内リンク 内幅 Ｗ （mm）	ピン				リンクプレート		平均引張強さ		質量 （ｋｇ/m）
		外径 Ｒ (mm）	踏面幅 Ｅ (mm）	フランジ径 Ｋ (mm)	芯違い Ｚ (mm)		径 Ｄ (mm)	長さ			高さ Ｈ (mm)	厚さ T (mm)	（ｋＮ）	（ｋｇｆ）
								Ｌ (mm)	Ｌ１ (mm)	Ｌ２ (mm)
ＨＲＳ０３０７５−Ｆ	75	30.0	10.6	38	3.6	16.1	7.9	36.4	17.1	19.3	22	3.2	29.4	3000	2.8
ＨＲＳ０３１００−Ｆ	100														2.3
ＨＲＳ０３１５０−Ｆ	150														2.1
ＨＲＳ０５１００−Ｆ	100	40.0	14	50	4.5	22.2	11.1	51	24	27	32	4.5	68.6	7000	5.2
ＨＲＳ０５１５０−Ｆ	150														4.3
ＨＲ１０１０８−Ｆ	101.6	44.5	18.0	55	6.5	27.0	11.0	63	30	33	28.6	6.3	78.5	8000	6.9
ＨＲ１５２０８−Ｆ	152.4	50.8	20.0	65	7.0	30		66	31.5	34.5	38				8.1
ＨＲ１００１１−Ｆ	100	50.8	20.0	65	6.5	30	14.3	68	32	36	38	6.3	112.8	11500	10.2
ＨＲ１５０１１−Ｆ	150														7.7
ＨＲ１０１１３−Ｆ	101.6	44.5	20.0	60	7.0	31.6	15.8	81.3	37.3	44.0	38.1	7.9	132.4	13500	10.7
ＨＲ１５２１５−Ｆ	152.4	57.2	25.0	75	9.0	37.1	15.8	87.5	40.0	47.5	44.5	7.9	186.3	19000	12.4
ＨＲ２００１５−Ｆ	200	65.0	24.0	85	8.0										11.5
ＨＲ２５０１５−Ｆ	250														10.4
ＨＲ２００１９−Ｆ	200	80.0	34.0	105	12.0	51.4	18.9	111.3	51.5	59.8	50.8	9.5	245.2	25000	20
ＨＲ２５０１９−Ｆ	250														17.3
ＨＲ３００１９−Ｆ	300														15.7
ＨＲ２５０２６−Ｆ	250	100.0	38.0	130	13.0	57.2	22.1	119.6	55.3	64.2	63.5	9.5	313.8	32000	26.7
ＨＲ３００２６−Ｆ	300														24.0
ＨＲ４５０２６−Ｆ	450														19.1
ＨＲ３００４８−Ｆ	300	125.0	42.0	160	14.0	66.7	25.3	143.7	67.6	76.1	76.2	12.7	475.6	48500	41.9
ＨＲ４５０４８−Ｆ	450														32.9
ＨＲ６００４８−Ｆ	600														28.5
ＨＲ３００５４−Ｆ	300	140.0	49.0	180	16.5	77.0	31.6	169.3	81.6	87.7	76.2	16.0	529.6	54000	55.2
ＨＲ４５０５４−Ｆ	450														43.2
ＨＲ６００５４−Ｆ	600														37

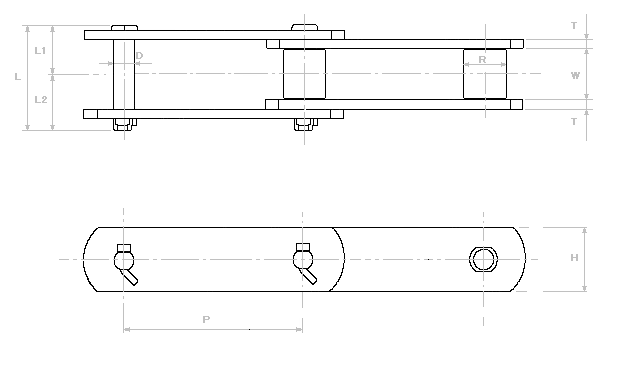

Ｓローラ形

チエン 番号	チエン ピッチ Ｐ （mm）	ローラ 外径 Ｒ (mm）	内リンク 内幅 Ｗ （mm）	ピン				リンクプレート		平均引張強さ		質量 （ｋｇ/m）
				径 Ｄ (mm)	長さ			高さ Ｈ (mm)	厚さ T (mm)	（ｋＮ）	（ｋｇｆ）
					Ｌ (mm)	Ｌ１ (mm)	Ｌ２ (mm)
ＨＲＳ０３０７５−Ｓ	75	15.9	16.1	7.9	36.4	17.1	19.3	22	3.2	29.4	3000	1.8
ＨＲＳ０３１００−Ｓ	100											1.6
ＨＲＳ０３１５０−Ｓ	150											1.2
ＨＲＳ０５０７５−Ｓ	75	22.2	22.2	11.1	51	24	27	32	4.5	68.6	7000	4.2
ＨＲＳ０５１００−Ｓ	100											3.8
ＨＲＳ０５１５０−Ｓ	150											3.3
ＨＲ１０１０５−Ｓ	101.6	20.1	22.2	9.5	51	24	27	25.4	4.8	53.9	5500	3.0
ＨＲ６６０８−Ｓ	66.27	22.2	27.0	11.0	63	30	33	28.6	6.3	78.5	8000	5.6
ＨＲ１０１０８−Ｓ	101.6											4.6
ＨＲ１５２０８−Ｓ	152.4	25.4	30		66	31.5	34.5	38				5.7
ＨＲ１００１１−Ｓ	100	29.0	30	14.3	68	32	36	38	6.3	112.8	11500	7
ＨＲ１５０１１−Ｓ	150											5.8
ＨＲ７８１３−Ｓ	78.11	31.8	37.1	15.8	87.5	40.0	47.5	38.1	7.9	132.4	13500	10.4
ＨＲ１０１１３−Ｓ	101.6		31.6		81.3	37.3	44.0					8.6
ＨＲ１５２１５−Ｓ	152.4	34.9	37.1	15.8	87.5	40.0	47.5	44.5	7.9	186.3	19000	9
ＨＲ２００１５−Ｓ	200											8.3
ＨＲ２５０１５−Ｓ	250											7.8
ＨＲ１５２１９−Ｓ	152.4	39.7	37.1	18.9	97.1	44.3	52.8	50.8	9.5	245.2	25000	12.7
ＨＲ２００１９−Ｓ	200		51.4	18.9	111.3	51.5	59.8					12.4
ＨＲ２５０１９−Ｓ	250											11.2
ＨＲ３００１９−Ｓ	300											10.6
ＨＲ２００２６−Ｓ	200	44.5	57.2	22.1	119.6	55.4	64.2	63.5	9.5	313.8	32000	16.5
ＨＲ２５０２６−Ｓ	250											14.8
ＨＲ３００２６−Ｓ	300											14.2
ＨＲ４５０２６−Ｓ	450											12.5
ＨＲ３００４８−Ｓ	300	50.8	66.7	25.3	143.7	67.6	76.1	76.2	12.7	475.6	48500	23.3
ＨＲ４５０４８−Ｓ	450											20.6
ＨＲ６００４８−Ｓ	600											19.2
ＨＲ３００５４−Ｓ	300	57.2	77.0	31.6	169.3	81.6	87.7	76.2	16.0	529.6	54000	29.9
ＨＲ４５０５４−Ｓ	450											26.3
ＨＲ６００５４−Ｓ	600											24.4
