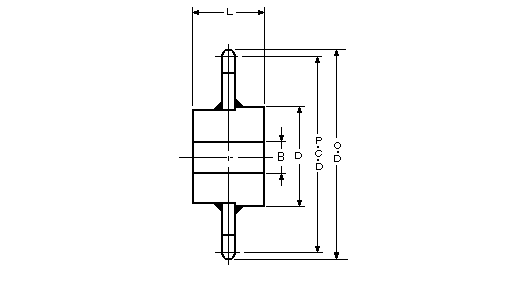

HR形ブシュドローラチエン用スプロケット
（単位：ｍｍ）
チエン番号 歯数
Ｎ		 ピッチ
円直径
P.C.D		 外径O.D 軸穴径Ｂ ボス 質量（Kg)
Rローラ形 Fローラ形 Sローラ形 下穴 最大 径D 幅Ｌ Ｒローラ形 Ｆローラ形 Ｓローラ形
HR6608 8 173.2 - - 189 30 70 110 70 - - 7.2
9 193.8 - - 210 70 115 70 - - 8.8
10 214.4 - - 230 70 115 70 - - 10.0
11 235.2 - - 251 75 120 80 - - - - 272 75 120 80 - - 14.0
14 297.8 - - 314 75 - 314 75 120 80 - - 17.0
16 339.7 - - 356 75 120 80 - - 19.6
18 381.6 - - 398 80 125 90 - - 22.0
20 423.6 - - 440 80 125 90 - - 24.0
22 465.7 - - 482 80 130 90 - - 27.0
24 507.7 - - 524 85 140 100 - - 32.0
30 634.0 - - 650 40 90 150 100 - - 45.0
HR7813 8 204.1 - - 227 30 70 115 80 - - 10.5
9 228.4 - - 251 70 115 80 - - 12.5
10 252.8 - - 276 75 120 80 - - 15.0
11 277.3 - - 300 75 120 85 - - 18.5
12 301.8 - - 325 75 120 85 - - 20.5
14 351.0 - - 374 80 130 85 - - 24.0
16 400.4 - - 423 85 140 100 - - 30.0
18 449.8 - - 473 85 140 100 - - 34.0
20 449.3 - - 522 85 140 100 - - 41.0
22 548.9 - - 572 40 90 145 100 - - 50.0
24 598.4 - - 621 90 145 100 - - 57.0
30 747.3 - - 770 90 145 100 - - 78.0
HR10007 6 200.0 207 207 215 30 70 115 70 7.0 6.7 6.7
8 261.3 275 275 276 75 120 80 11.8 11.4 11.4
9 292.4 308 308 307 75 120 80 14.0 13.5 13.5
10 323.6 341 341 339 75 120 80 15.3 14.7 14.7
11 355.0 374 374 370 80 125 80 17.7 17.0 17.1
12 386.4 407 407 401 80 125 90 18.0 18.0 18.1
14 449.4 472 472 464 80 130 90 22.4 21.6 21.7
16 512.6 536 536 528 85 140 100 27.6 26.7 26.8
18 575.9 601 601 591 85 140 100 32.3 31.3 31.4
20 639.3 665 665 654 40 95 150 100 38.4 37.2 37.8
HR10105 6 203.2 209 - 218 40 60 95 65 5.5 - 6.2
8 265.5 279 - 281 65 100 70 10.8 - 10.6
9 297.1 313 - 312 65 100 70 14.2 - 12.3
10 328.8 346 - 344 70 115 80 16.0 - 15.5
11 360.6 380 - 376 70 115 80 17.2 - 16.2
12 392.6 413 - 408 70 115 80 18.4 - 18.0
14 456.6 479 - 472 75 120 85 21.5 - 22.2
16 520.8 544 - 536 80 130 90 27.0 - 27.2
18 585.1 610 - 600 80 130 90 30.0 - 30.5
20 649.5 675 - 655 80 130 90 36.5 - 35.0
HR10108 6 203.2 221 221 219 40 70 115 70 9.5 8.7 8.3
8 265.5 291 291 282 75 120 80 14.8 14.0 13.8
9 297.1 325 325 313 75 120 80 16.2 14.9 16.1
10 328.8 358 358 345 75 120 80 20.0 18.0 18.1
11 360.6 392 392 377 80 125 80 22.5 20.5 20.5
12 392.6 425 425 409 80 125 90 25.4 23.4 22.0
14 456.6 489 489 473 80 130 90 30.5 27.0 26.5
16 520.8 553 553 537 85 140 100 33.5 31.5 33.5
18 585.1 617 617 601 85 140 100 40.5 36.5 38.0
20 649.5 682 682 666 95 150 100 49.0 40.0 45.0
HR10113 6 203.2 235 - 226 40 75 120 85 11.0 - 9.1
8 265.5 298 - 289 80 130 90 17.6 - 16.7
9 297.1 329 - 320 80 130 90 21.6 - 20.0
10 328.8 361 - 352 85 135 95 24.7 - 23.0
11 360.6 393 - 384 90 145 100 31.5 - 27.5
12 392.6 425 - 416 90 145 100 32.5 - 30.5
14 456.6 489 - 480 95 150 105 36.5 - 36.0
16 520.8 553 - 544 50 100 160 110 48.0 - 46.0
18 585.1 617 - 608 105 165 115 55.5 - 52.5
20 649.5 682 - 673 105 165 115 65.0 - 60.5
305 305 320 30 80 130 90 19.0 16.5 19.2
8 392.0 408 408 412 408 408 412 40 90 145 100 31.5 26.5 32.0
9 438..6 458 458 458 90 145 100 35.0 28.7 36.3
10 485.4 507 507 505 95 150 105 39.5 30.0 40.5
11 532.4 556 556 552 95 150 105 45.0 32.5 45.5
12 579.6 605 605 600 100 160 110 525.5 38.5 53.0
14 674.1 703 703 694 50 105 165 115 62.5 52.5 64.0
16 768.9 800 800 788 105 170 120 76.0 69.5 78.1
HR15208 6 304.8 317 317 323 30 70 115 80 18.7 14.6 18.1
8 398.2 421 421 416 75 120 85 26.0 22.1 27.4
9 445.6 472 472 464 80 130 90 29.2 24.8 29.6
10 493.2 523 523 511 85 135 95 35.0 30.0 37.0
11 540.9 573 573 559 85 135 95 38.0 34.0 38.0
12 588.8 622 622 607 40 90 145 100 43.0 38.0 43.0
14 684.9 721 721 703 95 150 105 56.5 50.5 55.5
16 781.2 817 817 799 95 150 105 64.5 63.5 64.5
HR15215 6 304.8 329 329 330 40 90 145 100 28.0 25.0 23.3
8 398.2 433 433 423 95 150 105 36.0 32.0 36.5
9 445.6 484 484 471 100 160 110 40.0 34.0 45.5
10 493.2 534 534 518 100 160 110 44.0 37.0 51.0
11 540.9 582 582 566 100 160 115 60.0 42.5 57.7
12 588.8 630 630 614 50 105 170 120 64.0 56.5 67.5
14 684.9 726 726 710 115 180 125 77.0 68.0 79.5
16 781.2 822 822 806 115 185 130 93.0 81.0 92.5
　　　　　ご指定があれば、歯面の硬化処理を行ないます。
