標準アタッチメント（HR形・HRS形アタッチメント）

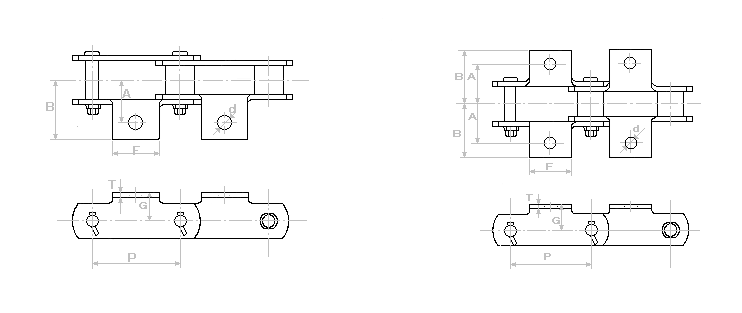

Ａ−１・Ｋ−１アタッチメント
チエン
番号		 ピッチ
Ｐ
(mm)		 寸法（mm) １個当りの付加価値（kg)
Ａ Ｂ ｄ Ｆ Ｇ Ｔ Ａ−１ Ｋ−１
ＨＲ６６０８ 66.27 45 64 12 35 24 6.3 0.10 0.20
ＨＲ７８１３ 78.11 60 78.5 12 45 35 7.9 0.15 0.30

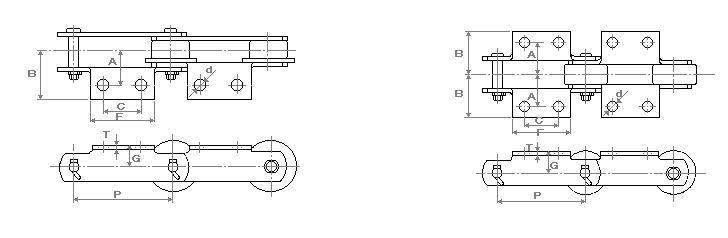

Ａ−２・Ｋ−２アタッチメント
チエン
番号		 ピッチ
Ｐ
(mm)		 寸法（mm) 1個当りの付加重量(kg)
Ａ Ｂ Ｃ ｄ Ｆ Ｇ Ｔ Ａ−２ Ｋ−２
ＨＲＳ０３０７５ 75 30 46 30 10 55 20 3.2 0.05 0.10
ＨＲＳ０３１００ 100 30 46 40 10 65 20 3.2 0.06 0.12
ＨＲＳ０３１５０ 150 30 46 60 10 85 20 3.2 0.11 0.22
ＨＲＳ０５０７５ 75 35 52 30 10 55 22 4.7 0.07 0.14
ＨＲＳ０５１００ 100 35 52 40 10 65 22 4.7 0.10 0.20
ＨＲＳ０５１５０ 150 35 52 60 10 85 22 4.7 0.15 0.30
ＨＲ７８１３ 78.11 60 78.5 30 12 65 35 7.9 0.25 0.50
ＨＲ１０１０５ 101.6 40 58 40 12 70 22 4.7 0.15 0.30
ＨＲ１０１０８ 101.6 50 64 40 12 70 28 6.3 0.20 0.40
ＨＲ１０１１３ 101.6 55 76 40 15 80 35 7.9 0.30 0.60
ＨＲ１５２０８ 152.4 50 67 60 12 90 32 6.3 0.25 0.50
ＨＲ１５２１５ 152.4 60 81 60 15 100 38 7.9 0.40 0.80
ＨＲ１５２１９ 152.4 65 86 60 15 100 45 9.5 0.55 1.10
ＨＲ１００１１ 100 50 64 40 12 70 28 6.3 0.15 0.30
ＨＲ１５０１１ 150 50 64 60 12 90 28 6.3 0.20 0.40
ＨＲ２００１５ 200 60 81 80 15 120 38 7.9 0.50 1.00
ＨＲ２００１９ 200 75 96 80 15 118 45 9.5 0.65 1.30
ＨＲ２５０１５ 250 60 81 125 15 170 38 7.9 0.70 1.40
ＨＲ２５０１９ 250 75 96 125 15 168 45 9.5 0.90 1.80

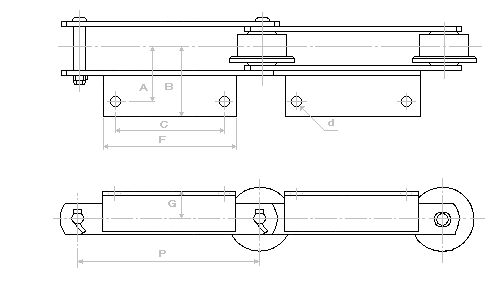

Ａ−２アタッチメント
チエン
番号		 ピッチ
Ｐ
(mm)		 寸法(mm) 使用アングル
(mm)		 １個当りの
付加重量
(kg)
Ａ Ｂ Ｃ ｄ Ｆ Ｇ Ａ−２ Ｋ−２
ＨＲ３００１９ 300 75 110.5 180 15 220 45 L65×65×6 1.35
ＨＲ３００２６ 300 80 123.5 180 15 220 55 L75×75×9 2.20

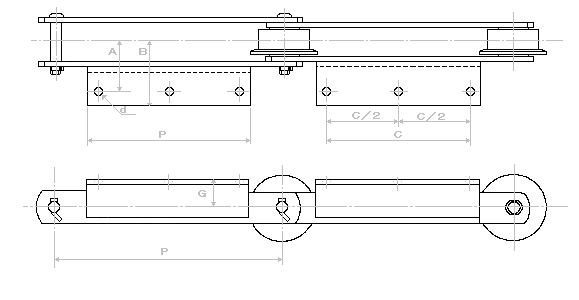

Ａ−３アタッチメント
チエン
番号		 ピッチ
Ｐ
(mm)		 寸法(mm) 使用アングル
(mm)		 １個当りの
付加重量
(kg)
Ａ Ｂ Ｃ ｄ Ｆ Ｇ
ＨＲ４５０２６ 450 80 123.5 280 15 320 55 L75×75×9 3.30
ＨＲ４５０４８ 450 100 159.5 280 19 320 70 L100×100×10 5.10
ＨＲ６００４８ 600 100 159.5 360 19 410 70 L100×100×10 6.30

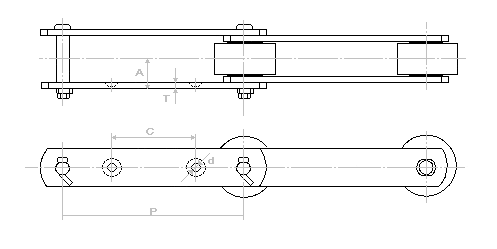

Ｇ−２アタッチメント
チエン番号 ピッチ
Ｐ
(mm)		 寸法(mm)
Ａ ｄ Ｃ Ｔ
ＨＲ１０１０５ 101.6 21.2 9.5 45 4.7
ＨＲ１０１０８ 101.6 26.6 12.0 35 6.3
ＨＲ１５２０８ 152.4 28.2 12.0 60 6.3
ＨＲ１００１１ 100.0 28.4 12.0 35 6.3
ＨＲ１５０１１ 150.0 60
ＨＲ１０１１３ 101.6 32.3 12.0 35 7.9
ＨＲ１５２１５ 152.4 35.0 15.0 50 7.9
ＨＲ２００１５ 200.0 80
ＨＲ２５０１５ 250.0 125
ＨＲ２００１９ 200.0 45.5 15.0 70 9.5
ＨＲ２５０１９ 250.0 110
ＨＲ３００１９ 300.0 150
ＨＲ３００２６ 300.0 48.4 15.0 140 9.5
ＨＲ４５０２６ 410.0 220
ＨＲ４５０４８ 410.0 59.6 19.0 220 12.7
ＨＲ６００４８ 600.0 300
ＨＲ４１０５４ 450.0 71.6 22.0 220 16.0
ＨＲ６００５４ 600.0 300

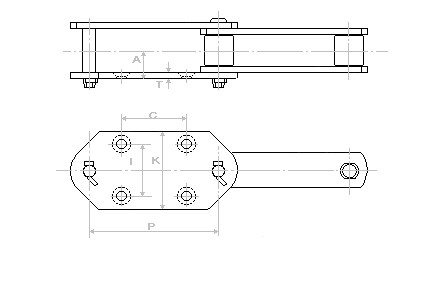

Ｇ−４アタッチメント
チエン番号 ピッチ
Ｐ
(mm)		 寸法(mm) 1個当りの
付加重量
(kg)
Ａ Ｃ ｄ Ｉ Ｋ Ｔ
ＨＲ１５２０８ 152.4 28.2 75 12 70 110 6.3 0.49
ＨＲ１５０１１ 150 28.4 0.48
ＨＲ１５２１５ 152.4 35.0 75 15 70 110 7.9 0.52
ＨＲ２００１５ 200 100 70 110 0.84
ＨＲ２５０１５ 250 140 100 150 1.55
ＨＲ１５２１９ 152.4 38.5 75 15 70 110 9.5 0.66
ＨＲ２００１９ 200 45.5 100 80 120 0.90
ＨＲ２５０１９ 250 45.5 140 100 150 1.70
ＨＲ２００２６ 200 48.4 100 15 80 120 9.5 0.90
ＨＲ２５０２６ 250 140 100 150 1.43
ＨＲ３００２６ 300 180 100 150 1.99
ＨＲ２５０４８ 250 59.6 140 19 100 150 12.7 1.50
ＨＲ３００４８ 300 180 2.40
