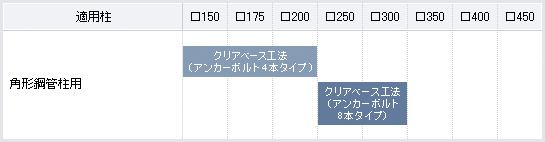

適用範囲表

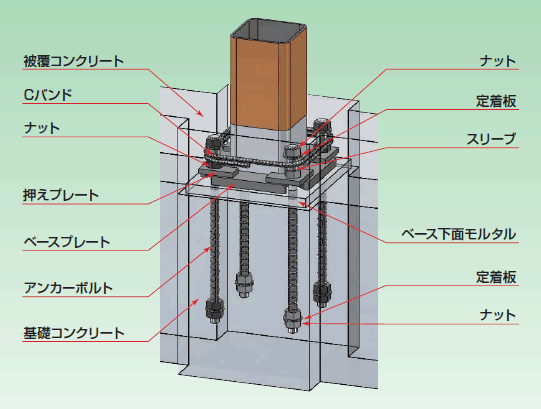

構造



規格


ベースプレート

アンカーボルト

押えプレート

Ｃバンド

ナット

定着板
規 格

JIS G3136

S G3112

JIS G3106

JIS G3112

JIS B1181
(六角ナット)

JIS G3106
備 考

SN490B

SD490

SM490A

SD295A
またはSC345

強度区分5

SM490A
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

ベースプレート

これまでにない形状のベースプレート、ボルト孔クリアランス大で 施工性が向上しました。

アンカーボルト4本タイプ
 アンカーボルト8本タイプ

　

・柱脚部はスラブ等の普通コンクリートで必ず被覆してください。

・ブレースが取り付く柱脚部には使用できません。
