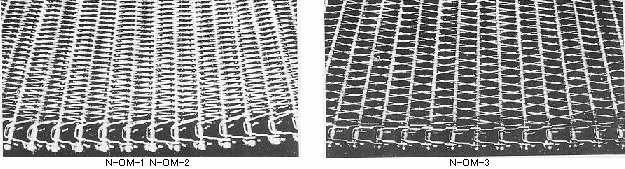

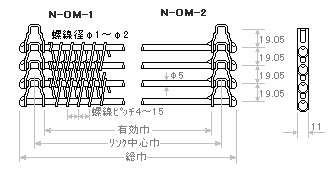

Ｎ−ＯＭ型・Ｎ−ＯＭ−２型ベルト
１９．０５−メッシュタイプ・１９．０５−バータイプ　材質ａｌｌ　ＳＵＳ３０４

	標準寸法（ｍｍ）
	呼び巾	有効巾	リンク中心巾	総巾	単位重量（kg/m）
	200	150	174.6	210	3.07
	300	250	274.6	310	3.88
	400	350	374.6	410	4.69
	500	450	474.6	510	5.50
	600	550	574.6	610	6.31
	700	650	674.6	710	7.12
	800	750	774.6	810	7.93
	900	850	874.6	910	8.74
	※単位重量にはメッシュベルトの重量は含みません。

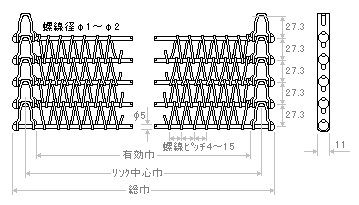

Ｎ−ＯＭ−３型ベルト
２７．３−メッシュタイプ

	標準寸法（ｍｍ）
	呼び巾	有効巾	リンク中心巾	総巾	単位重量kg/m
	200	150	174.6	210	2.14
	300	250	274.6	310	2.71
	400	350	374.6	410	3.27
	500	450	474.6	510	3.84
	600	550	574.6	610	4.40
	700	650	674.6	710	4.97
	800	750	774.6	810	5.53
	900	850	874.6	910	6.10
	※単位重量にはメッシュベルトの重量は含みません。

フラットワイヤーベルト・Ｎ−ＯＭタイプ専用スプロケット（標準品）

	Ｎ−ＯＭ−１、Ｎ−ＯＭ−２型用ピッチ１９．０５ 歯数 ピッチ径 外径 歯底径 ボス巾 12 73.6 84.5 60.09 30 15 91.62 102.5 78.62 30 18 109.71 120.5 97.04 30
	Ｎ−ＯＭ−３型用ピッチ２７．３ 歯数 ピッチ径 外径 歯底径 ボス巾 13 114.08 125 99.77 30 18 157.21 168 143.82 30 23 200.49 211 187.62 30
