| コンベヤー用金網の仕様の表し方 |

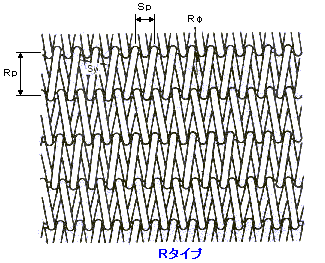

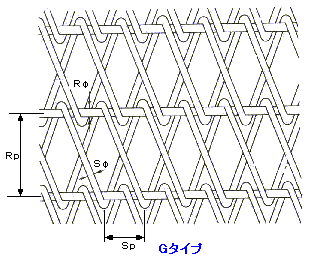

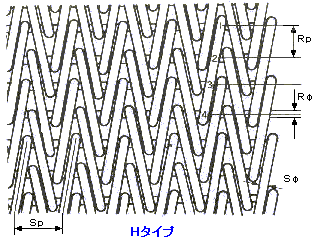

| コンベヤー用金網の仕様は、下図の如くスパイラル線のピッチＳｐmm、及び ロッド線のピッチＲｐmmと、ロッド線の太さＲφmm及び、スパイラル線の太さSφmm によって表わされています。 |
 |
 |
 |
 |
 |
 |
| フート・ピッチによるスパイラル金網の仕様の表わし方について スパイラル金網の仕様は、１フィート間におけるスパイラル線のピッチ数（山数）Ａ、 及びロッド線のピッチ数（本数）Ｂと、ロッド線の太さ（力骨線径）Ｒφ及び、スパイラル線の 太さ（螺線径）Ｓφによって表わされることがあります。 |
例 ＮＢ−Ａ−Ｂ−Ｒの線番−Ｓの線番
