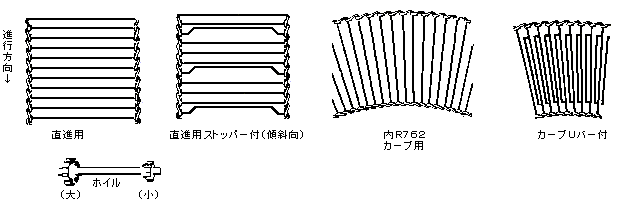

ワイヤバーチエンのピッチと種類 ・4.5m/mφ×ピッチ15.88 ・5.0m/mφ×ピッチ15.88 ・5.0m/mφ×ピッチ19.05 ・6.0m/mφ×ピッチ19.05 ・ベルトの巾は100m/m〜1,000m/m ・材質はSWRHとSUS304の二種類 ・機長7m迄 ・機長7m以上は下記プレートチエン 　タイプを御利用ください。	内ピッチ　15.88　線径4.5φ　厚さ14.5　１組 （90°−151本・180°−311本)
	ベルト巾	中心半径	外ピッチ	Ａ	Ｂ	１組の重さ
						９０°	１８０°
	150	837	18.42	129	124	4.56	8.81
	200	862	19.45	179	174	5.59	10.79
	250	882	20.47	229	224	6.61	12.76
	300	912	21.49	279	274	7.64	14.75
	350	937	22.52	329	324	8.66	16.72
	400	962	23.54	379	374	9.68	18.71
	450	987	24.57	429	424	10.71	20.69
	500	1012	25.59	479	474	11.73	22.66
	600	1062	27.64	579	574	13.78	26.62

ワイヤバーチエン用スプロケット（標準品）

標準寸法(mm)

ストレートバー用スプロケット

標準寸法（mm)

	ベルト巾	＃５０歯数１１		＃６０歯数９
		ピッチ	ピッチ径	ピッチ	ピッチ径
内側		16.06	57.00	19.27	56.34
外側用	200	19.25	68.33	23.11	67.57
	300	21.30	75.60	25.56	74.73
	400	23.35	82.88	28.02	81.92
	500	25.40	90.16	30.48	89.12
	600	27.45	97.43	32.94	96.31
	700	29.50	104.71	35.40	103.50
	800	31.55	111.99	37.85	110.86
	900	33.59	119.23	40.31	117.86
