| 搬送用ダブルピッチローラチエンは、リンクプレートに小判形を採用しています。 また、使用しているローラの外径寸法によって小形ローラシリーズと大型ローラ シリーズに分類されます。 |

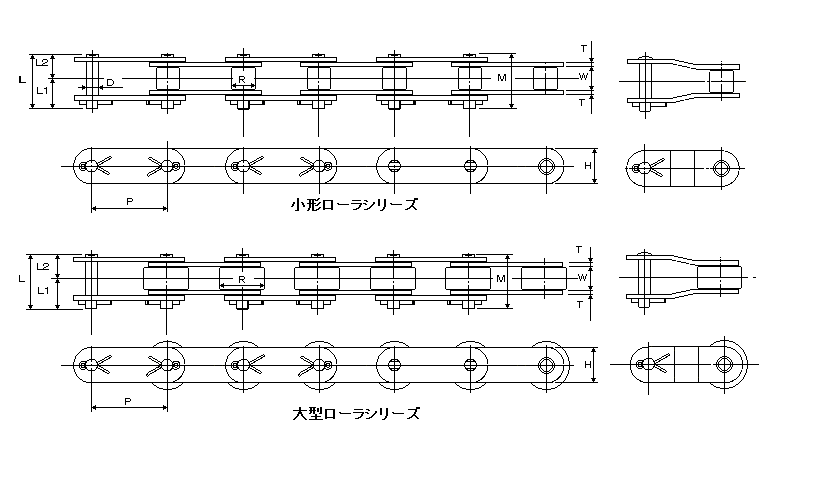

| 小形ローラシリーズ |
| チエンの呼び番号の右端の数字が“０”で表されています。 |
| ローラの外径が基になる標準形ローラチエンと共通です。 |
| 例）Ｃ２０４０のローラ外径は、Ｎｏ４０標準形ローラチエンのローラ外径と同じです。 |
| スプロケットの歯数が３０以上のときは、標準形スプロケットが使用できます。 |
| 大形ローラシリーズ |
| チエンの呼び番号の右端の数字が“２”で表されています。 |
| ローラの外径が、ダブルピッチローラチエンと同じピッチの標準形ローラチエンと共通です。 例）Ｃ２０４２のローラ外径は、ピッチが25.4mmですので、Ｎｏ８０標準形ローラチエンのローラ外径と同じです。 |
| スプロケットは、専用スプロケットをご使用ください。 |
 |
| チエン 番号 |
チエン ピッチ Ｐ (mm） |
ローラ 外径(mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | 平均引張強さ | 最大許容荷重 | 質量 （ｋｇ/m） |
||||||||
| 径 Ｄ (mm) |
長さ | |||||||||||||||
| Ｍ | Ｌ | Ｌ１ | Ｌ２ | 高さ Ｈ （ｍｍ） |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇf） | （ｋＮ） | （ｋｇｆ） | |||||||
| R | R1 | |||||||||||||||
| Ｃ２０４０ | 25.4 | 7.92 | - | 7.95 | 3.96 | 16.4 | 18.2 | 10.0 | 8.2 | 11.5 | 1.5 | 16.7 | 1700 | 2.64 | 270 | 0.50 |
| Ｃ２０４２ | - | 15.88 | 0.85 | |||||||||||||
| Ｃ２０５０ | 31.75 | 10.16 | - | 9.53 | 5.08 | 20.4 | 22.2 | 12.0 | 10.2 | 15.0 | 2.0 | 27.5 | 2800 | 4.31 | 440 | 0.85 |
| Ｃ２０５２ | - | 19.05 | 1.30 | |||||||||||||
| Ｃ２０６０Ｈ | 38.1 | 11.91 | - | 12.70 | 5.95 | 28.7 | 31.0 | 16.7 | 14.3 | 17.0 | 3.2 | 40.2 | 4100 | 6.27 | 640 | 1.50 |
| Ｃ２０６２Ｈ | - | 22.23 | 2.15 | |||||||||||||
| Ｃ２０８０Ｈ | 50.8 | 15.88 | - | 15.88 | 7.93 | 35.6 | 38.8 | 21.0 | 17.8 | 22.8 | 4.0 | 68.6 | 7000 | 10.6 | 1090 | 2.50 |
| Ｃ２０８２Ｈ | - | 28.58 | 3.65 | |||||||||||||
| Ｃ２１００Ｈ | 63.5 | 19.05 | - | 19.05 | 9.53 | 42.2 | 45.8 | 24.7 | 21.1 | 28.8 | 4.8 | 108 | 11000 | 17.0 | 1740 | 3.46 |
| Ｃ２１０２Ｈ | - | 39.67 | 5.64 | |||||||||||||
| Ｃ２１２０Ｈ | 76.2 | 22.23 | - | 25.40 | 11.10 | 52.4 | 57.0 | 30.7 | 26.3 | 35.0 | 5.6 | 151 | 15400 | 23.9 | 2440 | 4.92 |
| Ｃ２１２２Ｈ | - | 44.45 | 7.87 | |||||||||||||
| Ｃ２１６０Ｈ | 101.6 | 28.58 | - | 31.75 | 14.28 | 67.3 | 72.9 | 39.0 | 33.9 | 47.8 | 7.2 | 258 | 26300 | 40.8 | 4170 | 8.02 |
| Ｃ２１６２Ｈ | - | 57.15 | 12.77 | |||||||||||||

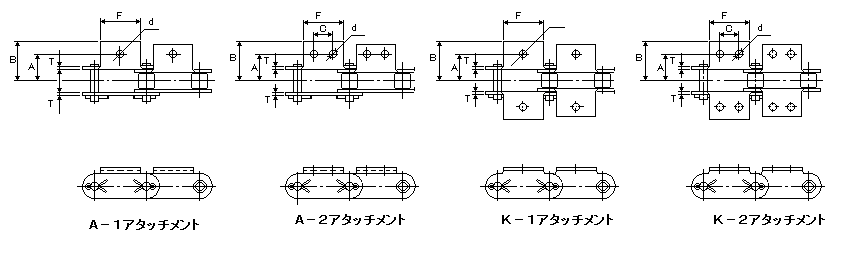

| Ａ−１・Ａ−２・Ｋ−１・Ｋ−２アタッチメント |
 |
| チエン 番号 |
寸法（mm） | アタッチメント１個当たりの 付加質量（g） |
|||||||
| Ａ | Ｂ | C | d | Ｆ | Ｇ | Ｔ | A-1・A-2 | K-1・K-2 | |
| Ｃ２０４０ | 12.7 | 19.1 | 9.5 | 3.6 | 19.1 | 9.1 | 1.5 | 3.2 | 6.4 |
| Ｃ２０４２ | |||||||||
| Ｃ２０５０ | 15.9 | 24.2 | 11.9 | 5.2 | 23.8 | 11.1 | 2.0 | 6.3 | 12.6 |
| Ｃ２０５２ | |||||||||
| Ｃ２０６０Ｈ | 21.4 | 31.2 | 14.3 | 5.2 | 28.6 | 14.7 | 3.2 | 14.9 | 29.8 |
| Ｃ２０６２Ｈ | |||||||||
| Ｃ２０８０Ｈ | 27.8 | 40.6 | 19.1 | 6.8 | 38.1 | 19.1 | 4.0 | 31.5 | 63.0 |
| Ｃ２０８２Ｈ | |||||||||
| Ｃ２１００Ｈ | 33.3 | 50.0 | 23.8 | 8.8 | 47.6 | 23.4 | 4.8 | 64.0 | 128.0 |
| Ｃ２１０２Ｈ | |||||||||
| Ｃ２１２０Ｈ | 39.7 | 61.9 | 28.6 | 10.5 | 57.2 | 27.8 | 5.6 | 102.0 | 204.0 |
| Ｃ２１２２Ｈ | |||||||||
| Ｃ２１６０Ｈ | 52.4 | 76.1 | 38.1 | 14.0 | 76.2 | 36.5 | 7.2 | 262.0 | 524.0 |
| Ｃ２１６２Ｈ | |||||||||

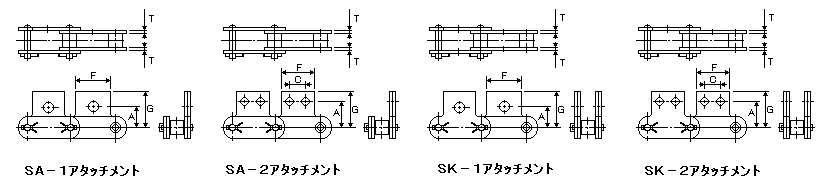

| SA-1・SA-2・SK-1・SK-2アタッチメント |
 |
| チエン番号 | 寸法 | ｱﾀｯﾁﾒﾝﾄ１個当たりの 付加質量（g） |
||||||||
| Ａ | C | ｄ | Ｆ | Ｇ | Ｔ | SA-1・SA-2 | SK-1・SK-2 | |||
| SA-1・SK-1 | SA-2・SK-2 | SA-1・SK-1 | SA-2・SK-2 | |||||||
| Ｃ２０４０ | 11.1 | 13.5 | 9.5 | 5.2 | 3.6 | 19.1 | 19.8 | 1.5 | 2.7 | 5.4 |
| Ｃ２０４２ | ||||||||||
| Ｃ２０５０ | 14.3 | 15.9 | 11.9 | 6.8 | 5.2 | 23.8 | 24.6 | 2.0 | 5.9 | 11.8 |
| Ｃ２０５２ | ||||||||||
| Ｃ２０６０Ｈ | 17.5 | 19.1 | 14.3 | 8.7 | 5.2 | 28.6 | 30.6 | 3.2 | 14.4 | 28.8 |
| Ｃ２０６２Ｈ | ||||||||||
| Ｃ２０８０Ｈ | 22.2 | 25.4 | 19.1 | 10.3 | 6.8 | 38.1 | 40.2 | 4.0 | 31.5 | 63.0 |
| Ｃ２０８２Ｈ | ||||||||||
| Ｃ２１００Ｈ | 28.6 | 31.8 | 23.8 | 14.0 | 8.8 | 47.6 | 50.3 | 4.8 | 66.0 | 132.0 |
| Ｃ２１０２Ｈ | ||||||||||
| Ｃ２１２０Ｈ | 33.3 | 37.3 | 28.6 | 16.0 | 10.5 | 57.2 | 61.1 | 5.6 | 97.0 | 194.0 |
| Ｃ２１２２Ｈ | ||||||||||
| Ｃ２１６０Ｈ | 44.5 | 50.8 | 38.1 | 21.0 | 14.0 | 76.2 | 76.2 | 7.2 | 233.0 | 466.0 |
| Ｃ２１６２Ｈ | ||||||||||
| D-1・D-3・GK-1アタッチメント |
 |
| チエン番号 | 寸法 | ｱﾀｯﾁﾒﾝﾄ１個当りの 付加質量（ｇ） |
|||||
| Ａ | Ｂ | Ｄ | ｄ | Ｔ | D-1 | D-3 | |
| D-1 D-3 |
GK-1 | ||||||
| Ｃ２０４０ | 16.8 | 9.5 | 3.96 | 4.1 | 1.5 | 0.9 | 1.8 |
| Ｃ２０４２ | |||||||
| Ｃ２０５０ | 21.1 | 11.9 | 5.08 | 5.1 | 2.0 | 1.8 | 3.6 |
| Ｃ２０５２ | |||||||
| Ｃ２０６０Ｈ | 27.5 | 14.3 | 5.95 | 6.1 | 3.2 | 3.0 | 6.0 |
| Ｃ２０６２Ｈ | |||||||
| Ｃ２０８０Ｈ | 35.6 | 19.0 | 7.93 | 8.1 | 4.0 | 7.0 | 14.0 |
| Ｃ２０８２Ｈ | |||||||
| Ｃ２１００Ｈ | 43.2 | 23.8 | 9.53 | 10.1 | 4.8 | 12.0 | 24.0 |
| Ｃ２１０２Ｈ | |||||||
| Ｃ２１２０Ｈ | 53.0 | 28.6 | 11.1 | 12.1 | 5.6 | 20.0 | 40.0 |
| Ｃ２１２２Ｈ | |||||||
| Ｃ２１６０Ｈ | 69.0 | 38.1 | 14.23 | 16.0 | 7.2 | 44.0 | 88.0 |
| Ｃ２１６２Ｈ | |||||||
