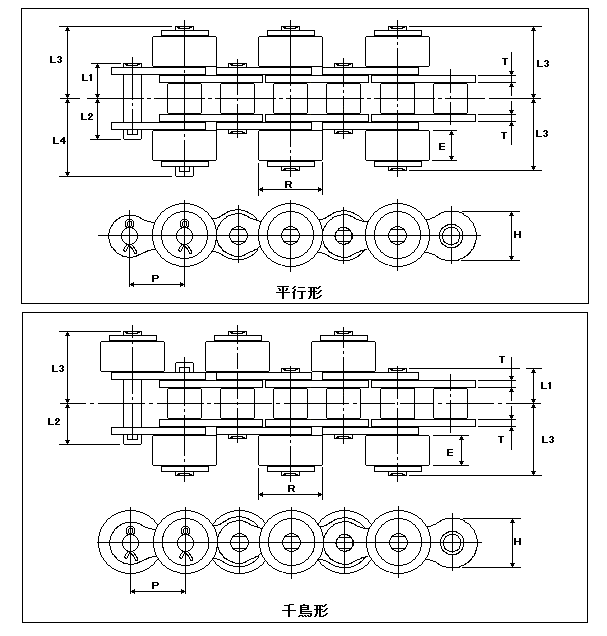

| チエンの片側または両側にサイドローラを組み込んだもので、平行形と千鳥形があります。 サイドローラ付ですから、チエンの走行は非常に安定しております。 樹脂製サイドローラをしようすることにより、騒音低下がはかれます。 |
 |
| チエン 番号 |
チエン ピッチ Ｐ (mm） |
サイドローラ | ピン長さ | リンクプレート | |||||
| 外径 Ｒ （mm） |
幅 Ｅ (mm） |
Ｌ１ (mm） |
Ｌ２ (mm） |
Ｌ３ (mm） |
Ｌ４ (mm） |
高さ Ｈ (mm） |
厚さ Ｔ （mm） |
||
| ４０ | 12.70 | 15.88 | 7.6 | 8.2 | 10.0 | 17.4 | 19.1 | 11.6 | 1.5 |
| ５０ | 15.875 | 19.05 | 9.2 | 10.2 | 11.8 | 21.2 | 23.1 | 14.5 | 2.0 |
| ６０ | 19.05 | 22.23 | 12.5 | 12.7 | 14.8 | 27.9 | 30.0 | 17.4 | 2.4 |
| ８０ | 25.40 | 28.58 | 15.6 | 14.3 | 19.2 | 34.0 | 37.0 | 23.4 | 3.2 |
| １００ | 31.75 | 39.67 | 18.5 | 19.6 | 23.2 | 41.0 | 44.5 | 29.3 | 4.0 |
| Ｃ２０４０ | 25.40 | 15.88 | 7.6 | 8.2 | 10.0 | 17.4 | 19.1 | 11.5 | 1.5 |
| Ｃ２０４２ | 23.0 | ||||||||
| Ｃ２０５０ | 31.75 | 19.05 | 9.2 | 10.2 | 11.8 | 21.2 | 23.1 | 15.0 | 2.0 |
| Ｃ２０５２ | 27.0 | ||||||||
| Ｃ２０６０Ｈ | 38.10 | 22.23 | 12.5 | 14.4 | 16.4 | 28.8 | 31.0 | 17.0 | 3.2 |
| Ｃ２０６２Ｈ | 30.0 | ||||||||
| Ｃ２０８０Ｈ | 50.80 | 28.58 | 15.6 | 17.8 | 20.8 | 35.6 | 38.8 | 22.8 | 4.0 |
| チエン 番号 |
平均引張強さ | 最大許容荷重 | サイドローラ1個当りの許容荷重 | 質量 (kg/m） |
||||||
| 樹脂ローラ | 鉄ローラ | |||||||||
| （KＮ）（kgf） | （kＮ）(kgf） | （ｋＮ） | (kgf） | （KＮ） | (kgf） | 樹脂 ローラ |
鉄 ローラ |
|||
| ４０ | 16.7 | 1700 | 2.64 | 270 | 0.05 | 5 | 0.15 | 15 | 0.94 | 1.67 |
| ５０ | 27.5 | 2800 | 4.31 | 440 | 0.07 | 7 | 0.20 | 20 | 1.42 | 2.42 |
| ６０ | 40.2 | 4100 | 6.27 | 640 | 0.10 | 10 | 0.29 | 30 | 2.11 | 3.63 |
| ８０ | 68.7 | 7000 | 10.6 | 1090 | 0.18 | 18 | 0.54 | 55 | 3.57 | 5.92 |
| １００ | 108.0 | 11000 | 17.0 | 1740 | 0.29 | 30 | 0.78 | 80 | 5.56 | 10.02 |
| Ｃ２０４０ | 16.7 | 1700 | 2.64 | 270 | 0.05 | 5 | 0.15 | 15 | 0.66 | 1.02 |
| Ｃ２０４２ | 0.07 | 7 | 0.20 | 20 | 0.89 | 1.30 | ||||
| Ｃ２０５０ | 27.5 | 2800 | 4.31 | 440 | 0.07 | 7 | 0.20 | 20 | 1.03 | 1.53 |
| Ｃ２０５２ | 0.10 | 10 | 0.29 | 30 | 1.23 | 1.70 | ||||
| Ｃ２０６０Ｈ | 40.2 | 4100 | 6.27 | 640 | 0.10 | 10 | 0.29 | 30 | 1.80 | 2.56 |
| Ｃ２０６２Ｈ | 0.15 | 15 | 0.44 | 45 | 1.93 | 2.64 | ||||
| Ｃ２０８０Ｈ | 68.7 | 7000 | 10.6 | 1090 | 0.18 | 18 | 0.54 | 55 | 3.12 | 4.30 |
注）記入外寸法は基準ローラチエンまたは搬送用ダブルピッチローラチエンをご参照ください。
