| ホローピンチエンはピンが中空になっているのチエンで、この穴を利用して各種ピンや アタッチメントを取りつけることが可能です。 |

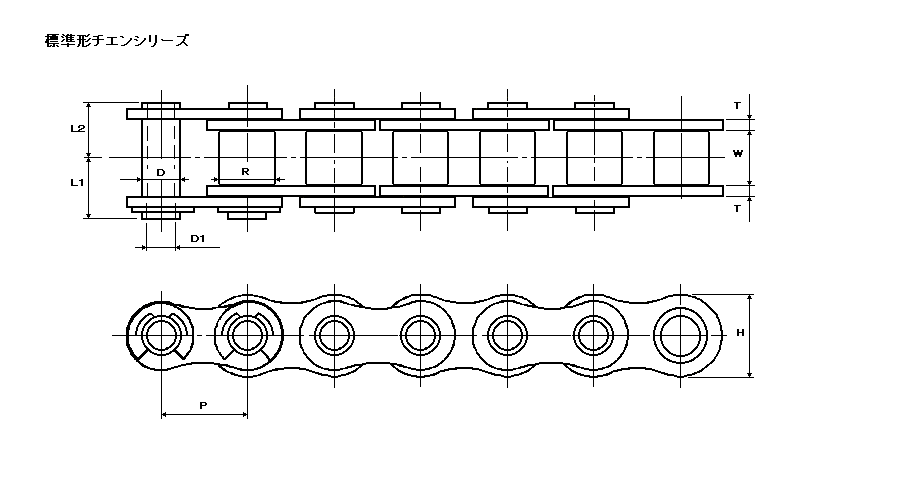

| 標準型チエンシリーズ |
 |
| チエン 番号 |
チエン ピッチ Ｐ (mm） |
ブッシュ 外径 Ｒ （ｍｍ） |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | 平均引張強さ | 最大許容荷重 | 質量 （ｋｇ/m） |
|||||||
| 外径 Ｄ (mm) |
内径 Ｄ１ （ｍｍ） |
長さ（ｍｍ） | |||||||||||||
| Ｌ１ | Ｌ２ | 高さ Ｈ （ｍｍ） |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇf） | （ｋＮ） | （ｋｇｆ） | ||||||||
| ４０ＨＰ | 12.7 | 7.94 | 7.95 | 5.63 | 4.0 | 9.2 | 8.4 | 12.0 | 1.5 | 12.7 | 1300 | 1.76 | 180 | 0.58 | |
| ５０ＨＰ | 15.875 | 10.16 | 9.53 | 7.09 | 5.15 | 11.2 | 10.1 | 15.0 | 2.0 | 19.6 | 2000 | 3.13 | 320 | 0.97 | |
| ６０ＨＰ | 19.05 | 11.91 | 12.7 | 8.29 | 6.03 | 14.2 | 13 | 18.1 | 2.4 | 28.4 | 2900 | 4.21 | 430 | 1.46 | |
| ８０ＨＰ | 25.40 | 15.88 | 15.88 | 11.34 | 8.05 | 18.1 | 16.2 | 24.1 | 3.2 | 51.0 | 5200 | 7.64 | 780 | 2.47 | |
| ダブルピッチチエンシリーズ |
| チエン 番号 |
チエン ピッチ Ｐ （mm）Ａ |
ローラ 外径 Ｒ (mm）Ｂ |
内リンク 内幅 Ｗ (mm）C |
ピン | リンクプレート | 平均引張強さ | 最大許容荷重 | 質量 （kg/m） |
||||||
| 外径 Ｄ (mm） |
内径 Ｄ１ (mm） |
長さ（mm） | 高さ Ｈ (mm） |
厚さ Ｔ (mm） |
（kＮ） | （kgf） | （kＮ） | (kgf） | ||||||
| Ｌ１ | Ｌ２ | |||||||||||||
| ※Ｃ２０４０ＨＰ | 25.40 | 7.92 | 7.95 | 5.63 | 4.0 | 9.2 | 8.4 | 12.0 | 1.5 | 12.7 | 1300 | 1.76 | 180 | 0.46 |
| Ｃ２０４２ＨＰ | 15.88 | 0.81 | ||||||||||||
| ※Ｃ２０５０ＨＰ | 31.75 | 10.16 | 9.53 | 7.09 | 5.15 | 11.2 | 10.1 | 15.0 | 2.0 | 19.6 | 2000 | 3.13 | 320 | 0.76 |
| Ｃ２０５２ＨＰ | 19.05 | 1.25 | ||||||||||||
| ※Ｃ２０６０ＨＰ | 38.10 | 11.91 | 12.7 | 8.29 | 6.03 | 14.2 | 13 | 18.1 | 2.4 | 28.4 | 2900 | 4.21 | 430 | 1.12 |
| Ｃ２０６２ＨＰ | 22.23 | 1.79 | ||||||||||||
| ※Ｃ２０８０ＨＰ | 50.80 | 15.88 | 15.88 | 11.34 | 8.05 | 18.1 | 16.2 | 24.1 | 3.2 | 51.0 | 5200 | 7.64 | 780 | 1.98 |
| Ｃ２０８２ＨＰ | 28.58 | 3.17 | ||||||||||||
※はブシュドチエンですので、ローラ外径はブシュ外径を表します。
