| アタッチメント付ローラチエンは、標準形ローラチエンに必要に応じて各種アタッチメントを組込んだチエンです。 |
| Ａ−１・Ｋ−１アタッチメント |
 |
| チエン 番号 |
寸法（mm） | ｱﾀｯﾁﾒﾝﾄ１個当たりの付加質量（g） | ||||||
| Ａ | Ｂ | d | Ｆ | Ｇ | Ｔ | Ａ−１ | Ｋ−１ | |
| ３５ | 9.5 | 14.3 | 3.4 | 7.9 | 6.4 | 1.25 | 0.9 | 1.8 |
| ４０ | 12.7 | 17.5 | 3.6 | 9.5 | 7.9 | 1.5 | 1.2 | 2.4 |
| ５０ | 15.9 | 23.0 | 5.2 | 12.7 | 10.3 | 2.0 | 4.0 | 8.0 |
| ６０ | 19.1 | 27.8 | 5.2 | 15.9 | 11.9 | 2.3 | 6.5 | 13.0 |
| ８０ | 25.4 | 35.9 | 6.8 | 19.1 | 15.9 | 3.2 | 13.0 | 26.0 |
| １００ | 31.8 | 44.5 | 8.8 | 25.4 | 19.8 | 4.0 | 27.0 | 54.0 |
| １２０ | 38.1 | 54.7 | 10.5 | 28.3 | 23.0 | 4.8 | 47.0 | 94.0 |
| １４０ | 44.5 | 63.2 | 12.0 | 34.7 | 28.6 | 5.6 | 65.0 | 130.0 |
| １６０ | 50.8 | 71.9 | 14.0 | 38.1 | 31.8 | 6.4 | 88.0 | 176.0 |
| ＳＡ−１・ＳＫ−１アタッチメント |
 |
| チエン番号 | 寸法 | ｱﾀｯﾁﾒﾝﾄ１個当たりの 付加質量（g） |
|||||
| Ａ | d | Ｆ | Ｇ | Ｔ | ＳＡ−１ | ＳＫ−１ | |
| ３５ | 9.5 | 3.4 | 7.9 | 15.9 | 1.25 | 0.9 | 1.8 |
| ４０ | 12.7 | 3.6 | 9.5 | 18.8 | 1.5 | 1.2 | 2.4 |
| ５０ | 15.9 | 5.2 | 12.7 | 25.0 | 2.0 | 4.0 | 8.0 |
| ６０ | 18.3 | 5.2 | 15.9 | 29.4 | 2.3 | 6.5 | 13.0 |
| ８０ | 24.6 | 6.8 | 19.1 | 34.5 | 3.2 | 13.0 | 26.0 |
| １００ | 31.8 | 8.8 | 25.4 | 43.2 | 4.0 | 27.0 | 54.0 |
| １２０ | 36.6 | 10.5 | 28.3 | 51.4 | 4.8 | 47.0 | 94.0 |
| １４０ | 44.4 | 12.0 | 34.7 | 63.1 | 5.6 | 65.0 | 130.0 |
| １６０ | 50.8 | 14.0 | 38.1 | 69.5 | 6.4 | 88.0 | 176.0 |

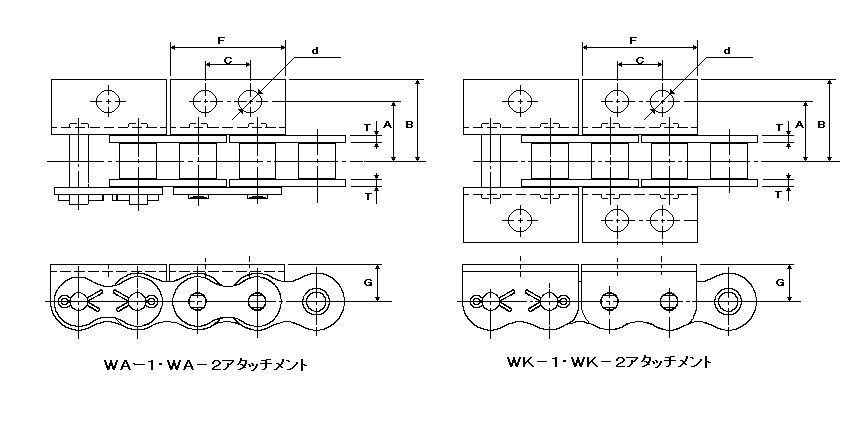

| ＷＡ−１・ＷＡ−２・ＷＫ−１・ＷＫ−２アタッチメント |
 |
| チエン番号 | 寸法 | ｱﾀｯﾁﾒﾝﾄ1個当たりの 付加質量(g） |
|||||||
| Ａ | Ｂ | Ｃ | d | Ｆ | Ｇ | Ｔ | WA-1・WA-2 | WK-1・WK-2 | |
| ４０ | 12.7 | 17.5 | 9.5 | 4.5 | 23.1 | 7.9 | 1.5 | 3.0 | 6.0 |
| ５０ | 15.9 | 23.0 | 11.9 | 5.5 | 30.9 | 10.3 | 2.0 | 7.0 | 14.0 |
| ６０ | 19.1 | 28.2 | 14.3 | 6.6 | 34.6 | 11.7 | 2.3 | 12.0 | 24.0 |
| ８０ | 25.4 | 35.9 | 25.4 | 6.8 | 48.6 | 15.9 | 3.2 | 28.0 | 56.0 |
| １００ | 31.8 | 44.3 | 31.8 | 8.8 | 61.0 | 19.8 | 4.0 | 55.0 | 110.0 |

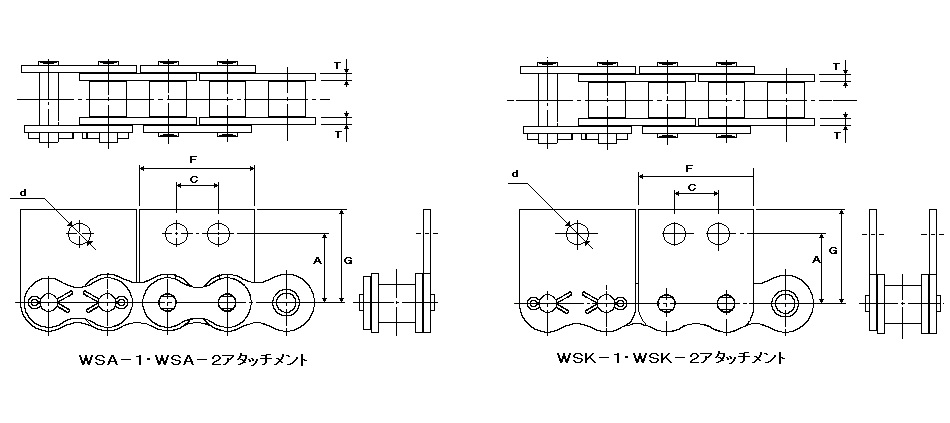

| ＷＳＡ−１・ＷＳＡ−２・ＷＳＫ−１・ＷＳＫ−２アタッチメント |
 |
| チエン番号 | 寸法 | ｱﾀｯﾁﾒﾝﾄ1個当たりの 付加質量(g） |
||||||
| Ａ | Ｃ | d | Ｆ | Ｇ | Ｔ | WSA-1・WSA-2 | WSK-1・WSK-2 | |
| ４０ | 12.7 | 9.5 | 4.5 | 23.1 | 17.2 | 1.5 | 3.0 | 6.0 |
| ５０ | 15.9 | 11.9 | 5.5 | 30.9 | 23.0 | 2.0 | 7.0 | 14.0 |
| ６０ | 18.3 | 14.3 | 6.6 | 34.6 | 26.9 | 2.3 | 12.0 | 24.0 |
| ８０ | 24.6 | 25.4 | 6.8 | 48.6 | 34.5 | 3.2 | 28.0 | 56.0 |
| １００ | 31.8 | 31.8 | 8.8 | 61.0 | 43.0 | 4.0 | 55.0 | 110.0 |

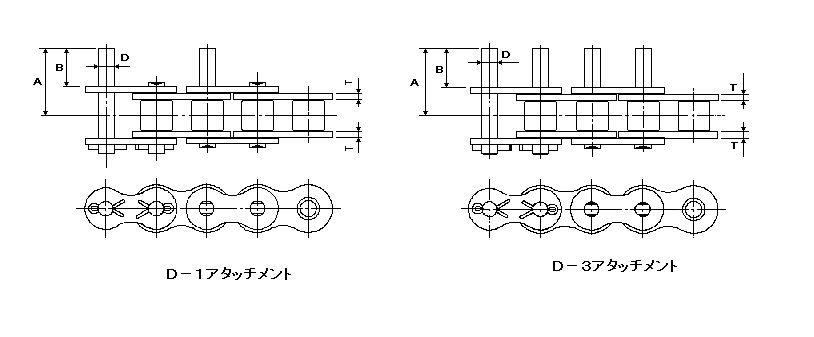

| Ｄ−１・Ｄ−３アタッチメント |
 |
| チエン番号 | 寸法 | アタッチメント１個当たりの 付加質量（ｇ） |
||||
| Ａ | Ｂ | Ｄ | Ｔ | Ｄ−１ | Ｄ−３ | |
| ３５ | 14.6 | 9.5 | 3.58 | 1.25 | 0.8 | 1.6 |
| ４０ | 16.7 | 9.5 | 3.96 | 1.5 | 1.0 | 2.0 |
| ５０ | 21.0 | 11.9 | 5.09 | 2.0 | 2.0 | 4.0 |
| ６０ | 25.7 | 14.3 | 5.96 | 2.3 | 3.0 | 6.0 |
| ８０ | 33.9 | 19.0 | 7.93 | 3.2 | 7.0 | 14.0 |
| １００ | 41.9 | 23.8 | 9.53 | 4.0 | 12.0 | 24.0 |
| １２０ | 51.4 | 28.6 | 11.10 | 4.8 | 20.0 | 40.0 |
| １４０ | 57.5 | 33.3 | 12.70 | 5.6 | 30.0 | 60.0 |
| １６０ | 67.4 | 38.1 | 14.28 | 6.4 | 45.0 | 90.0 |
