No.240スプロケット
（単位：ｍｍ）
歯数 ピッチ
円直径
P.C.D		 外径

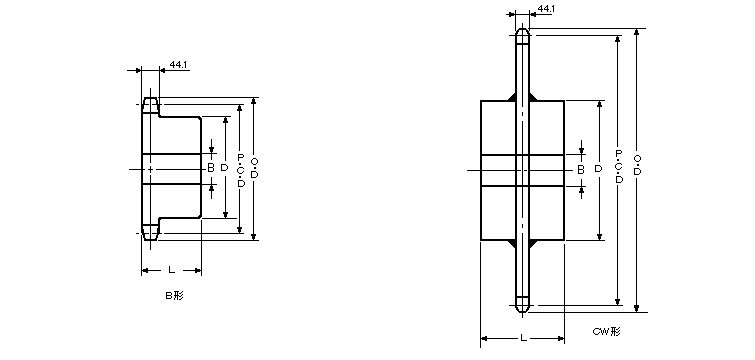

O.D		 Ｂ形 ＣＷ形
軸穴径Ｂ ボス 概略質量
(kg)		 材質 軸穴径Ｂ ボス 概略質量
(kg)		 材質
下穴 最大 径Ｄ 幅Ｌ 下穴 最大 径Ｄ 幅Ｌ
11 270.47 305 68 110 177 100 27.9 B形
SS400
12 294.41 330 68 120 187 100 32.9
13 318.41 355 68 120 187 100 36.9
14 342.44 380 68 120 187 100 41.1
15 366.5 404 68 120 187 100 45.7
16 390.59 429
68 125 197 105 54.7 CW形
SS400
17 414.7 453 68 125 197 105 60.0
18 438.82 478 68 125 197 105 66.7
19 462.95 502 68 125 197 105 71.3
20 487.11 527 68 125 197 105 77.5
21 511.26 551
68 125 197 105 83.9
22 535.43 576 68 125 197 105 90.7
23 559.61 600 68 125 197 105 98.4
24 583.79 625 68 125 197 105 106.0
25 607.98 649 68 125 197 105 114.0
30 728.99 771
83 145 227 160 175.0
35 850.07 892 83 145 227 160 228.0
40 971.21 1014 88 155 247 170 295.0
45 1092.37 1135 88 155 247 170 362.0
50 1213.56 1257 88 155 247 170 440.0
注）１．Ｎｏ２４０のスプロケットについては、ご注文後製作致します。
　 　２．B形については、材質Ｓ35Cでも製作致します。
