No.200スプロケット
（単位：ｍｍ）
歯数 ピッチ
円直径
P.C.D		 外径

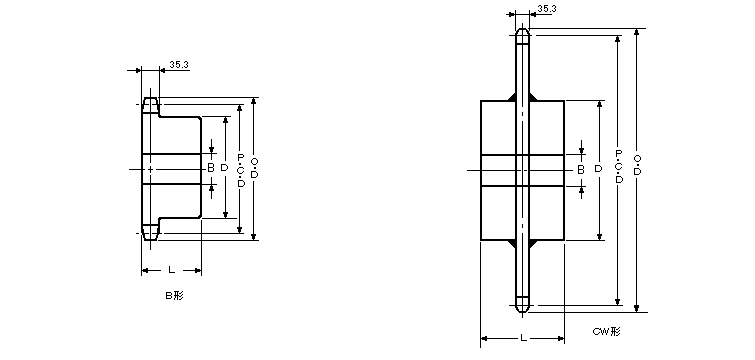

O.D		 Ｂ形 ＣＷ形
軸穴径Ｂ ボス 概略質量
(kg)		 材質 軸穴径Ｂ ボス 概略質量
(kg)		 材質
下穴 最大 径Ｄ 幅Ｌ 下穴 最大 径Ｄ 幅Ｌ
11 225.39 254 53 90 147 100 28.6 Ｂ形
SS400
12 245.34 275 58 100 163 110 32.6
13 265.34 296 63 110 182 120 33.1
14 285.37 316 63 110 82 120 35.4
15 305.42 337 63 110 182 120 37.9
16 325.49 357 68 120 197 130 43.5
17 345.58 378 68 120 197 130 46.3
18 365.68 398
68 120 197 130 49.2 CW形
SS400
19 385.79 419 68 120 197 130 52.3
20 405.92 439 78 130 212 140 60.6
21 426.05 459
78 130 212 140 68.6
22 446.2 480 78 130 212 140 71.9
23 466.34 500 78 130 212 140 75.6
24 486.49 520 83 130 212 140 79.6
25 506.65 541 83 140 227 150 80.4
26 526.81 561
83 140 227 150 84.7
28 567.14 602 83 140 227 150 93.7
30 607.49 642 83 140 227 150 103.0
32 647.85 683 88 150 247 160 115.0
35 708.39 744 88 150 247 160 117.0
40 809.34 845
88 150 247 160 138.0
45 910.31 946 98 170 277 180 181.0 98 170 277 180 193.0
50 1011.3 1047 98 170 277 180 203.0
注）１．Ｎｏ２００のスプロケットについては、ご注文後製作致します。
　 　２．B形については、材質Ｓ35Cでも製作致します。
