（単位：ｍｍ）

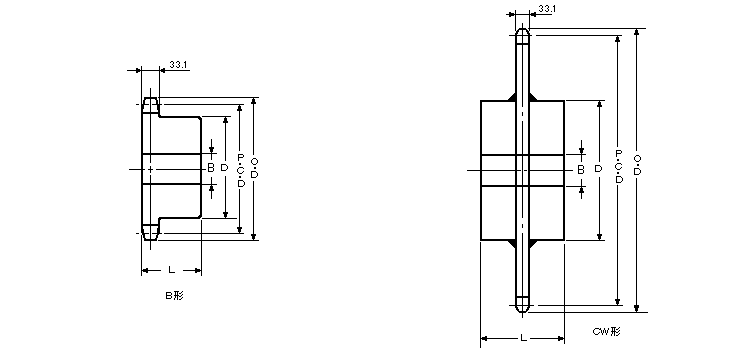

歯数	ピッチ 円直径 P.C.D	外径 O.D	Ｂ型							ＣＷ型
			軸穴径Ｂ		ボス		概略質量 (kg)		材質	軸穴径Ｂ		ボス		概略質量 (kg)	材質
			下穴	最大	径Ｄ	幅Ｌ				下穴	最大	径Ｄ	幅Ｌ
11	202.85	229	43	85	140	75	12.5		B型 SS400
12	220.81	248	48	95	150	75	14.6
13	238.81	266	58	105	170	80	17.8
14	256.83	285	58	115	180	80	20.9
15	274.87	303	58	115	180	80	22.8
16	292.94	322	58	115	180	80	24.9
17	311.01	340	58	115	180	80	27.1
18	329.11	358	58	115	180	80	30.1
19	347.21	377								68	120	190	85	33.6	CW型 SS400
20	365.33	395								68	120	190	85	37.2
21	383.45	413								68	120	190	85	39.2
22	401.57	432								68	120	190	85	41.7
23	419.71	450								68	120	190	85	45.1
24	437.84	468								68	120	190	85	48.2
25	455.99	487								68	120	190	85	52.2
28	510.43	541								68	125	200	90	64.3
30	546.74	578								78	135	215	110	78.7
35	637.56	669								78	135	215	110	101.0
40	728.41	760								78	135	215	110	126.0
45	819.28	852								78	135	230	125	162.0
50	910.17	943								78	135	230	125	193.0

注）１．Ｎｏ１８０のスプロケットについては、ご注文後製作致します。　 　 ２．新B形については、材質Ｓ35Cでも製作致します。
