No.140スプロケット
（単位：ｍｍ）

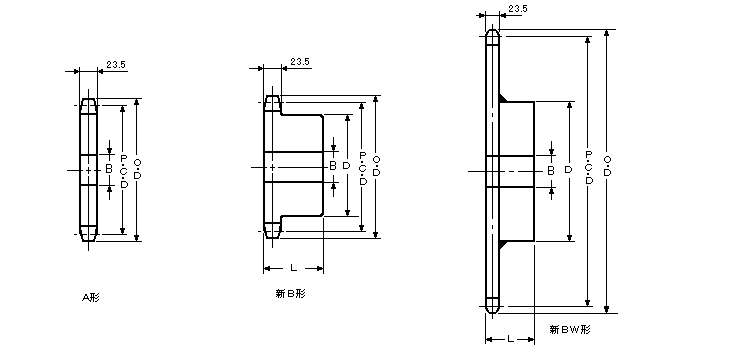

歯数 ピッチ円
直径
Ｐ．Ｃ．Ｄ		 外径
Ｏ．Ｄ		 Ａ形 Ｂ形
軸穴径
Ｂ		 概略
質量
（kg)		 材質 軸穴径B ボス 概略質量
(Kg)		 材質
下穴 最大 径D 幅Ｌ
10 143.84 163 25 2.9 Ａ形
SS400		 25 60 91 56 4..4 新B形
S35C
11 157.78 178 25 3.4 25 73 106 56 5.5
12 171.74 193 25 4.0 25 80 117 56 6.6
13 185.74 207 25 4.7 25 80 117 63 7.9
14 199.76 221 25 5.5 25 89 127 63 9.3
15 213.79 236 25 6.3 25 89 127 63 10.1
16 227.84 250 25 7.2 25 89 127 63 11.0
17 241.91 264 25 8.1 25 89 127 63 12.0
18 255.98 279 25 9.1 25 89 127 63 13.0
19 270.06 293 25 10.3 25 95 137 71 15.6
20 284.15 307 25 11.4 25 95 137 71 16.7
21 298.24 322 25 12.6 30 95 137 71 17.9
22 312.34 336 30 13.8 30 95 137 71 18.4 新BW形
SS400
23 326.44 350 30 15.1 30 95 137 71 18.9
24 340.54 364 30 16.4 30 95 137 71 20.9
25 354.65 379 30 17.8 30 103 147 80 24.1
26 368.77 393 30 19.2 30 103 147 80 25.5
27 382.88 407 30 20.7 30 103 147 80 27.1
28 397.0 421 30 22.2 30 103 147 80 29.2
29 411.12 435 30 23.8 30 103 147 80 30.3
30 425.24 450 30 25.5 30 103 147 80 31.5
31 439.37 464 30 27.2 30 103 147 80 32.9
32 453.49 478 30 29.0 30 110 157 90 34.0
33 467.62 492 30 30.8 30 110 157 90 36.8
34 481.75 506 30 32.7 30 110 157 90 39.7
35 495.88 521 30 34.6 30 110 157 90 40.1
36 510.01 535 30 36.9 30 110 157 90 43.7
38 538.27 563 30 41.0 30 110 157 90 49.2
40 566.54 591 30 45.4 30 110 157 90 53.1
42 594.81 620 30 50.0 30 110 157 90 58.3
45 637.22 662 30 57.3 30 118 167 100 67.6
48 679.63 705 30 65.2 30 118 167 100 74.3
50 707.91 733 30 70.6 30 118 167 100 79.7
54 764.47 789 30 82.7 38 118 167 100 91.8
55 778.61 804 30 85.7 38 118 167 100 102.9
60 849.32 875 30 120.0 38 118 167 110 111.2
注）１．表中の着色部分は歯面焼入がしてあります。
　 　２．新ＢW形は溶接構造です。
（単位：ｍｍ）

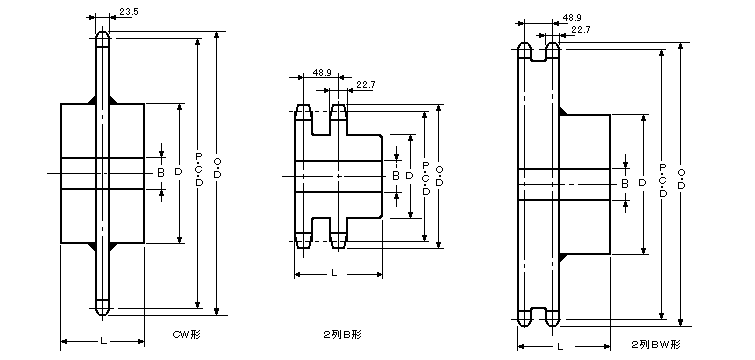

歯数 ＣＷ形 ２列Ｂ形・２列ＢＷ形
軸穴径Ｂ ボス 概略
質量
(kg)		 材質 軸穴径Ｂ ボス 概略質量
(Kg)		 材質
下穴 最大 径Ｄ 幅Ｌ 下穴 最大 径Ｄ 幅Ｌ
10
28 55 88 100 8.8 ２列Ｂ形
S35C
11 28 65 103 100 10.2
12 28 70 117 100 12.6
13 28 85 137 110 16.7
14 28 85 137 110 18.9
15 28 90 147 120 23.3
16
28 90 147 120 25.8
17 28 90 157 125 29.2
18 28 100 157 125 33.0
19 28 100 157 125 36.4
20 28 100 157 125 39.6
21 25 80 127 70 19.1 ＣＷ形
SS400		 28 100 157 125 43.1
22 30 85 137 100 20.0 32 100 167 125 47.4 2列ＢＷ形
SS400
23 30 85 137 100 21.1 32 100 167 125 51.3
24 30 85 137 100 23.2 32 100 167 25 55.0
25 30 90 147 110 25.8 32 100 167 125 59.2
26 30 90 147 110 27.3 32 100 167 125 63.5
27 30 90 147 167 125 67.6
28 30 90 147 110 30.4 32 100 167 125 72.4
29 30 90 147 110 32.0 32 100 167 125 77.1
30 30 90 147 110 33.6 32 110 177 130 84.4
31 30 90 147 110 35.0 32 110 177 130 89.3
30 30 90 147 110 36.1 32 110 177 130 95.0
33 30 90 147 110 38.5 32 110 177 130 100.0
34 30 100 165 120 41.4 32 110 177 130 106.0
35 30 100 165 120 100 165 120 43.2 32 110 177 130 112.0
36 30 100 165 120 47.2 32 110 177 130 118.0
38 30 100 165 120 50.5 32 110 177 130 131.0
40 30 100 165 120 58.7 32 120 187 135 145.0
42 30 100 165 120 63.3 32 120 187 135 160.0
45 30 100 165 120 69.0 32 120 187 135 183.0
48 30 100 165 120 78.3 32 120 187 135 205.0
50 30 120 190 140 84.5 32 120 187 135 221.0
54 30 120 190 140 108.0 32 120 187 135 255.0
55 30 120 190 140 116.4 32 120 187 135 269.0
60 30 120 190 140 127.0 32 120 187 135 317.0
注）１．表中の着色部分は歯面焼入がしてあります。
　 　 ２．２列ＢＷ形、ＣＷ形は溶接構造です。
