No.120スプロケット

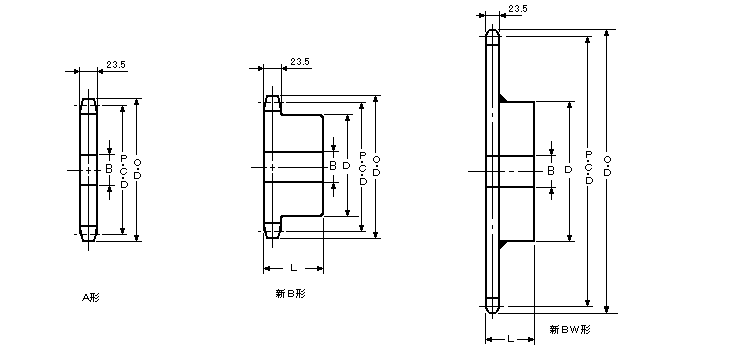

（単位：ｍｍ）
歯数 ピッチ円
直径
Ｐ．Ｃ．Ｄ		 外径
Ｏ．Ｄ		 Ａ形 Ｂ形
軸穴径
Ｂ		 概略
質量
（kg)		 材質 軸穴径B ボス 概略質量
(Kg)		 材質
下穴 最大 径D 幅Ｌ
10 123.29 140 25 1.8 Ａ形
SS400		 25 50 78 56 3.2 新B形
S35C
11 135.24 158 25 2.2 25 55 91 56 4.0
12 147.21 165 25 2.6 25 60 98 6 4.8
13 159.2 177 25 3.2 25 60 98 56 5.3
14 171.22 190 25 3.6 25 65 107 6 6.3
15 183.25 202 25 4.2 25 70 117 63 7.8
16 195.29 214 25 5.0 25 70 117 63 8.4
17 207.35 227 25 5.6 25 70 117 63 9.1
18 219.41 239 25 6.2 25 70 117 63 9.9
19 231.48 251 25 7.0 25 70 117 63 10.7
20 243.55 263 25 7.8 25 80 127 63 12.1
21 255.63 276 25 8.9 25 80 127 63 13.0
22 267.72 288 30 9.8 30 80 127 63 13.4 新BW形
SS400
23 279.8 300 30 10.5 30 80 127 63 14.2
24 291.9 312 30 11.5 30 80 127 63 15.2
25 303.99 324 30 12.6 30 80 127 63 16.2
26 316.09 337 30 14.0 30 80 127 63 17.2
27 328.19 349 30 15.5 30 80 127 6371 19.2
28 340.29 361 30 16.5 30 85 137 71 20.9
29 352.39 373 30 18.0 30 85 137 71 21.0
30 364.5 385 30 19.0 30 85 137 71 23.2
31 376.6 398 30 20.3 30 85 137 71 24.1
32 388.71 410 30 21.5 30 85 137 71 25.7
33 400.82 422 30 22.4 30 85 137 71 26.8
34 412.93 434 30 24.5 30 85 137 71 28.2
35 425.04 446 30 26.0 30 85 137 71 29.7
36 437.15 458 30 27.5 30 85 137 71 30.0
37 449.26 470 30 28.3 30 85 137 71 30.8
38 461.38 483 30 31.0 30 85 137 71 31.4
39 473.49 495 30 32.8 30 85 137 71 32.6
40 485.6 507 30 34.0 30 90 147 80 38.2
42 509.84 531 30 38.0 30 90 147 80 42.0
45 546.19 568 30 43.0 30 90 147 80 47.6
48 582.54 604 30 49.0 30 90 147 80 53.0
50 606.78 628 30 54.0 30 90 147 100 53.8
54 655.26 677 30 60.0 30 90 147 100 54.7
55 667.38 689 30 62.2 30 90 147 100 58.8
60 727.99 750 30 71.5 30 90 147 100 67.8
注）１．表中の着色部分は歯面焼入がしてあります。
　 　２．新ＢW形は溶接構造です。

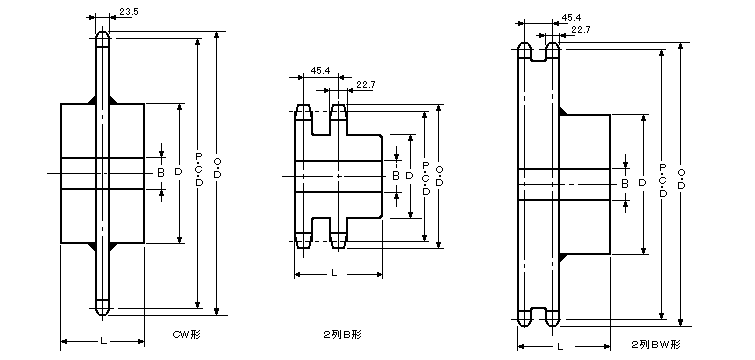

（単位：ｍｍ）
歯数 ＣＷ形 ２列Ｂ形・２列ＢＷ形
軸穴径Ｂ ボス 概略
質量
(kg)		 材質 軸穴径Ｂ ボス 概略質量
(Kg)		 材質
下穴 最大 径Ｄ 幅Ｌ 下穴 最大 径Ｄ 幅Ｌ
10
26 50 80 100 6.0 ２列Ｂ形
S35C
11 26 55 90 100 7.1
12 28 65 100 100 8.8
13 28 75 115 100 11.1
14 28 80 120 100 11.4
15 28 85 120 100 13.2
16
28 90 140 100 14.4
17 28 90 140 100 15.7
18 28 100 150 100 18.0
19 28 100 150 100 19.4
20 28 100 150 100 21.0
21 25 70 117 70 12.7 ＣＷ形
SS400		 28 100 150 100 22.6
22 30 80 127 80 15.2 30 100 147 100 32.6 2列ＢＷ形
SS400
23 30 80 127 80 16.3 30 100 147 100 35.4
24 30 80 127 80 17.5 30 100 157 100 31.0
25 30 80 127 80 18.5 30 100 157 100 38.0
26 30 80 127 80 19.6 30 100 157 100 40.0
27 30 80 127 100 21.1 30 100 157 100 41.5
28 30 80 127 100 22.1 30 100 157 100 42.6
29 30 80 127 100 23.6 30 100 157 100 42.9
30 30 85 137 100 27.4 30 100 157 100 43.9
31 30 85 137 100 28.7 30 100 157 100 47.5
30 30 85 137 100 29.9 30 100 157 100 52.0
33 30 85 137 100 30.8 30 100 157 100 54.6
34 30 85 137 100 32.9 30 100 157 100 55.7
35 30 85 137 100 34.4 30 100 157 100 56.8
36 30 85 137 100 35.9 30 100 157 100 58.4
38 30 85 137 100 40.2 30 100 157 100 70.0
40 30 85 137 100 42.4 30 115 177 100 81.3
42 30 85 137 100 46.6 30 115 177 100 87.4
45 30 85 137 100 51.4 30 115 177 110 98.5
48 30 85 137 100 57.5 30 115 177 110 110.0
50 30 85 137 100 64.6 30 115 177 110 126.0
54 30 85 137 100 70.1 30 115 177 110 129.0
55 30 85 137 120 72.5 30 115 177 110 130.0
60 30 85 137 120 85.1 30 115 177 110 131.6
注）１．表中の着色部分は歯面焼入がしてあります。
　 　 ２．２列ＢＷ形、ＣＷ形は溶接構造です。
