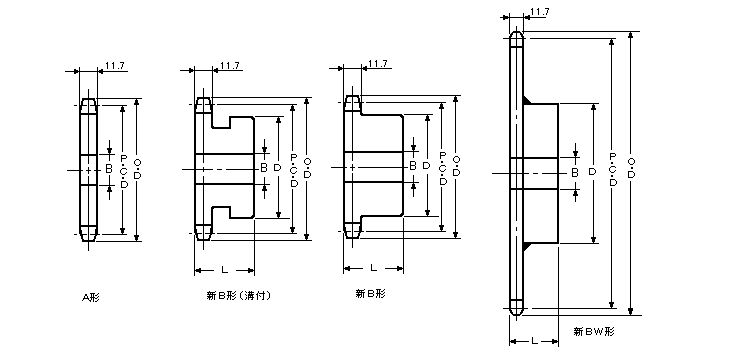

No.60スプロケット
（単位：ｍｍ）
歯数 ピッチ円
直径
Ｐ．Ｃ．Ｄ		 外径
Ｏ．Ｄ		 Ａ形 Ｂ形
軸穴径
Ｂ		 概略
質量
（kg)		 材質 軸穴径B ボス 概略質量
(Kg)		 材質
下穴 最大 径D 幅Ｌ
※9 55.7 63 10 0.1 Ａ形
SS400		 10 24 43 32 0.4 新B形
S35C
※10 61.65 70 14 0.2 14 30 49 32 0.5
※11 67.62 76 14 0.3 14 32 51 32 0.6
※12 73.6 83 14 0.3 14 32 51 32 0.7
※13 79.6 89 14 0.4 14 35 57 32 0.8
14 85.61 95 16 0.4 16 38 62 32 1.0
15 91.62 101 16 0.5 16 42 68 32 1.1
16 97.65 107 16 0.6 16 45 73 32 1.3
17 103.67 113 16 0.7 16 45 73 32 1.4
18 109.71 119 16 0.8 16 50 83 40 2.0
19 115.74 126 16 0.9 16 50 83 40 2.1
20 121.78 132 16 1.0 16 50 83 40 2.2
21 127.82 138 16 1.1 16 50 83 40 2.3
22 133.86 144 16 1.2 16 50 83 40 2.5
23 139.9 150 16 1.2 16 50 83 40 2.5
24 145.95 156 16 1.4 16 50 83 40 2.6
25 151.99 162 16 1.5 16 50 83 40 2.7
26 158.04 168 16 1.7 16 50 83 40 2.9
27 164.09 174 16 1.7 16 50 83 40 3.0
28 170.14 180 16 1.9 16 50 83 40 3.1
29 176.2 187 16 2.1 16 50 83 40 3.2
30 182.25 193 20 2.3 20 50 83 40 3.4
31 188.3 199 20 2.4 20 50 83 40 3.6 新BW形
SS400
32 194.35 205 20 2.6 20 50 83 04 3.7
33 200.41 211 20 2.7 20 50 83 40 3.9
34 206.46 217 20 2.9 20 50 83 40 4.0
35 212.52 223 20 3.1 20 50 83 40 4.2
36 218.57 229 20 3.2 20 50 83 40 4.4
37 224.63 235 20 3.5 20 50 83 40 4.6
38 230.69 241 20 3.6 20 50 83 40 4.8
39 236.74 247 20 3.9 20 50 83 40 5.0
40 242.8 253 20 4.1 20 50 83 40 5.1
42 254.92 266 20 4.4 20 60 93 45 6.0
45 273.09 284 20 5.1 20 60 93 45 6.7
48 291.27 302 20 5.8 20 60 93 45 7.4
50 303.39 314 20 6.3 20 60 93 45 7.9
54 327.63 338 20 7.3 20 60 93 45 8.9
60 363.99 375 20 9.0 20 60 93 45 10.6
65 394.3 405 20 10.6 20 65 107 45 12.8
70 424.61 436 20 12.2 20 65 107 45 14.4
注）１．表中の着色部分は歯面焼入がしてあります。
　 　２．※印新Ｂ形の歯数9,10,11,12,,13のものにはボス外径に溝があります。
　　 ３．新ＢW形は溶接構造です。

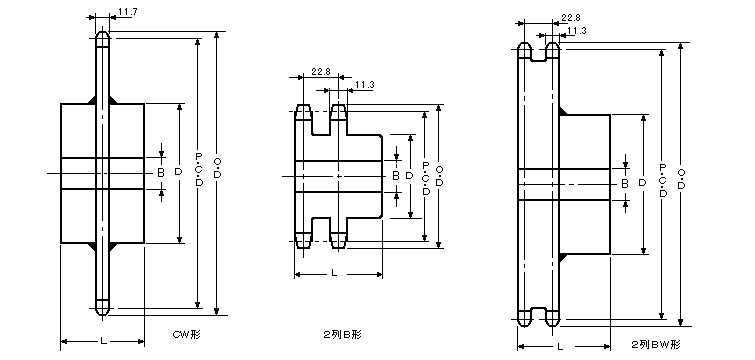

（単位：ｍｍ）
歯数 ＣＷ形 ２列Ｂ形・２列ＢＷ形
軸穴径Ｂ ボス 概略
質量
(kg)		 材質 軸穴径Ｂ ボス 概略質量
(Kg)		 材質
下穴 最大 径Ｄ 幅Ｌ 下穴 最大 径Ｄ 幅Ｌ
10
14 22 35 40 0.4 ２列Ｂ形
S35C
11 14 24 40 40 0.5
12 14 26 42 40 0.6
13 14 30 49 40 0.7
14 14 32 54 40 0.9
15 14 35 59 40 1.0
16
14 38 64 45 1.3
17 14 40 68 45 1.5
18 14 45 74 45 1.7
19 14 48 79 45 2.0
20 18 50 84 45 2.2
21
18 54 89 45 2.5
22 18 65 94 50 2.9
23 18 65 99 50 3.3
24 18 65 105 50 3.6
25 18 65 105 50 4.0
26
18 65 105 50 4.4
27 18 65 105 50 4.8
28 18 70 110 50 4.9
29 18 70 110 50 5.0
30 20 50 83 55 4.1 ＣＷ形
SS400		 28 85 130 56 6.5
31 20 50 83 55 4.6 28 85 130 56 6.8
32 20 50 83 55 4.7 28 85 127 56 7.0
33 20 50 83 55 4.8 28 85 127 56 7.4
34 20 50 83 55 4.9 28 85 127 56 7.6
35 20 50 83 55 5.1 28 85 127 56 7.8
36 20 50 83 55 5.4 28 65 98 56 8.0 2列ＢＷ形
SS400
38 20 50 83 55 5.9 28 65 98 56 9.2
40 20 50 83 55 6.2 28 65 98 56 9.7
42 20 50 83 60 6.9 28 70 107 56 11.0
45 20 60 93 60 7.6 28 70 107 71 12.8
48 20 60 93 60 8.3 28 70 107 71 14.0
50 20 60 93 60 8.8 28 70 107 71 16.0
54 20 60 93 60 9.8 28 70 107 71 18.0
60 20 60 93 60 11.8 28 70 107 71 21.5
注）１．表中の着色部分は歯面焼入がしてあります。
　 　 ２．２列ＢＷ形、ＣＷ形は溶接構造です。
