No.50スプロケット

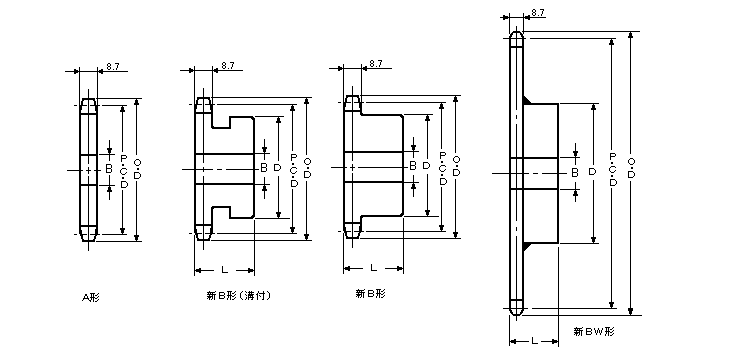

歯数 ピッチ円
直径
Ｐ．Ｃ．Ｄ		 外径
Ｏ．Ｄ		 Ａ形 Ｂ形
軸穴径
Ｂ		 概略
質量
（kg)		 材質 軸穴径B ボス 概略質量
(Kg)		 材質
下穴 最大 径D 幅Ｌ
※9 46.41 53 10 0.1 Ａ形
SS400		 10 19 34 25 0.2 新B形
S35C
※10 51.38 58 10 0.1 10 22 40 25 0.3
※11 56.35 64 10 0.2 13 24 46 25 0.3
※12 61.34 69 12 0.2 13 30 51 25 0.4
※13 66.34 74 13 0.2 13 30 51 25 0.5
14 71.34 79 13 0.2 13 32 52 25 0.5
15 76.35 84 13 0.3 13 36 57 25 0.6
16 81.37 89 13 0.3 13 40 62 25 0.7
17 86.39 94 13 0.4 13 42 67 25 0.8
18 91.42 100 13 0.4 13 48 72 28 1.0
19 96.45 105 13 0.4 13 48 73 28 1.1
20 101.48 110 14 0.5 14 48 73 28 1.2
21 106.51 115 14 0.5 14 48 73 28 1.2
22 111.55 120 16 0.6 16 48 73 28 1.3
23 116.58 125 16 0.7 16 48 73 28 1.3
24 121.62 130 16 0.7 16 48 73 28 1.5
25 126.66 135 16 0.8 16 48 73 28 1.5
26 131.7 140 16 0.9 16 48 73 28 1.5
27 136.74 145 16 0.9 16 48 73 28 1.5
28 141.79 150 16 1.0 16 48 73 28 1.6
29 146.83 155 16 1.1 16 48 73 28 1.7
30 151.87 161 16 1.2 16 48 73 28 1.8
31 156.92 166 16 1.2 16 48 73 28 1.8
32 161.96 171 16 1.3 16 48 73 28 1.9
33 167.01 176 16 1.4 16 48 73 28 2.0
34 172.05 181 16 1.5 16 48 73 28 2.1
35 177.1 186 16 1.6 16 48 73 28 2.2
36 182.14 191 19 1.7 19 52 83 35 2.7 新BW形
SS400
37 187.19 196 19 1.8 19 52 83 35 2.8
38 192.24 201 19 1.9 19 52 83 35 2.9
39 197.29 206 19 2.0 19 52 83 35 3.0
40 202.33 211 19 2.1 19 52 83 35 3.1
42 212.43 221 19 2.3 19 52 83 35 3.3
45 227.58 237 19 2.6 19 52 83 35 3.6
48 242.73 252 19 3.0 19 52 83 35 4.0
50 252.83 262 19 3.3 19 52 83 35 4.2
54 273.02 282 19 3.9 19 52 83 35 4.8
60 303.33 312 19 4.8 19 52 83 35 5.6
65 328.58 338 19 5.8 19 60 93 40 6.9
70 353.84 363 20 6.4 20 60 93 40 7.7
75 379.1 388 20 7.0 20 60 93 40 8.6
注）１．表中の着色部分は歯面焼入がしてあります。
　 　２．※印新Ｂ形の歯数9,10,11,12,,13のものにはボス外径に溝があります。
　　 ３．新ＢW形は溶接構造です。

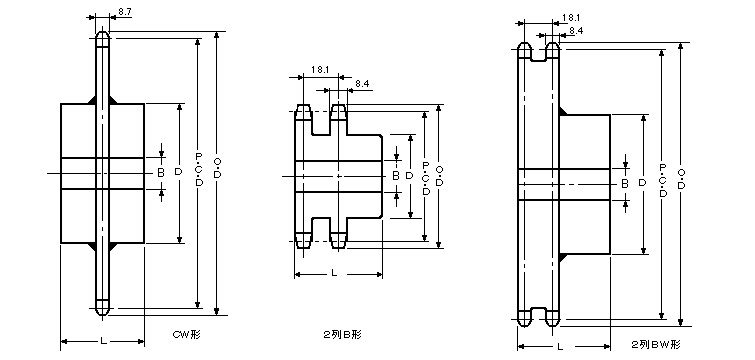

歯数 ＣＷ形 ２列Ｂ形・２列ＢＷ形
軸穴径Ｂ ボス 概略
質量
(kg)		 材質 軸穴径Ｂ ボス 概略質量
(Kg)		 材質
下穴 最大 径Ｄ 幅Ｌ 下穴 最大 径Ｄ 幅Ｌ
10
14 22 35 40 0.4 ２列Ｂ形
S35C
11 14 24 40 40 0.5
12 14 26 42 40 0.6
13 14 30 49 40 0.7
14 14 32 54 40 0.9
15 14 35 59 40 1.0
16
14 38 64 45 1.3
17 14 40 68 45 1.5
18 14 45 74 45 1.7
19 14 48 79 45 2.0
20 18 50 84 45 2.2
21
18 54 89 45 2.5
22 18 65 94 50 2.9
23 18 65 99 50 3.3
24 18 65 105 50 3.6
25 18 65 105 50 4.0
26
18 65 105 50 4.4
27 18 65 105 50 4.8
28 18 70 110 50 4.9
29 18 70 110 50 5.0
30 18 80 120 50 5.0
31
23 80 120 50 5.2
32 23 80 120 50 5.3
33 23 80 120 50 5.4
34 23 80 120 50 5.6
35 23 80 117 50 5.8
36 19 50 88 50 3.6 ＣＷ形
SS400		 23 80 117 50 5.9
38 19 50 88 50 3.8 23 80 117 50 5.9
40 19 50 88 50 4.0 23 80 117 56 6.2
42 19 50 88 50 4.3 23 65 98 56 7.1 2列ＢＷ形
SS400
45 19 50 88 50 4.6 23 65 98 56 7.3
48 19 50 88 50 5.0 23 65 98 56 8.2
50 19 50 88 50 5.3 23 65 98 56 9.0
54 19 55 93 60 6.7 23 65 98 63 9.9
60 19 55 93 60 7.5 23 65 98 63 11.7
注）１．表中の着色部分は歯面焼入がしてあります。
　 　 ２．２列ＢＷ形、ＣＷ形は溶接構造です。
