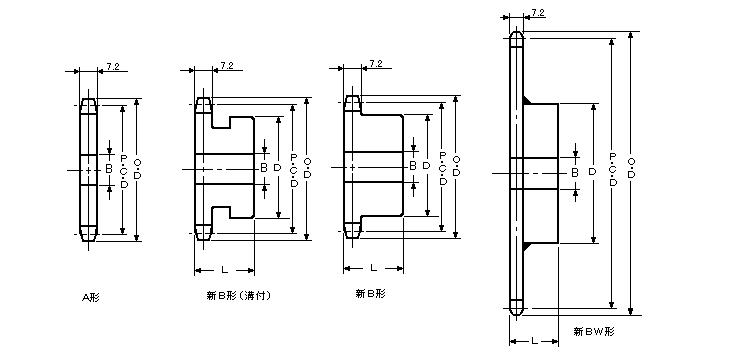

No.40スプロケット
歯数 ピッチ円
直径
Ｐ．Ｃ．Ｄ		 外径
Ｏ．Ｄ		 Ａ形 Ｂ形
軸穴径
Ｂ		 概略
質量
（kg)		 材質 軸穴径B ボス 概略質量
(Kg)		 材質
下穴 最大 径D 幅Ｌ
※9 37.13 42 9 0.04 Ａ形
SS400		 9 14 28 22 0.1 新Ｂ形
S35C
※10 41.1 46 10 0.05 9 18 32 22 0.1
※11 45.08 51 10 0.06 10 23 37 22 0.2
※12 49.07 55 10 0.08 10 25 40 22 0.2
※13 53.07 59 10 0.1 13 23 37 22 0.2
14 57.07 63 10 0.1 13 26 42 22 0.3
15 61.08 67 12 0.2 13 28 46 22 0.3
16 65.1 71 12 0.2 13 30 50 22 0.4
17 69.12 76 12 0.2 13 32 54 22 0.5
18 73.14 80 12 0.2 13 32 57 22 0.5
19 77.16 84 12 0.2 13 38 62 22 0.6
20 81.18 88 12 0.3 14 42 67 25 0.8
21 85.21 92 12 0.3 14 45 71 25 0.9
22 89.24 96 12 0.3 14 48 75 25 1.0
23 93.27 100 12 0.4 14 48 77 25 1.0
24 97.3 104 12 0.4 14 40 63 25 0.8
25 101.33 108 12 0.4 14 40 63 25 0.9
26 105.36 112 12 0.5 14 40 63 25 0.9
27 109.4 116 12 0.5 14 40 63 25 1.0
28 113.43 120 12 0.5 14 40 63 25 1.0
29 117.46 124 12 0.6 14 40 63 25 1.0
30 121.5 128 14 0.6 14 40 63 25 1.1
31 125.53 133 14 0.6 14 40 63 25 1.2
32 129.57 137 14 0.7 14 45 68 28 1.3
33 133.61 141 14 0.7 14 45 68 28 1.3
34 137.64 145 14 0.8 14 45 68 28 1.3
35 141.68 149 14 0.8 14 45 68 28 1.4
36 145.72 153 15 0.9 17 45 68 28 1.4 新ＢＷ形
SS400
38 153.79 161 15 1.0 17 45 68 28 1.5
40 161.87 169 15 1.0 17 45 68 28 1.6
42 169.95 177 15 1.2 17 48 73 32 2.0
45 182.06 189 15 1.4 17 48 73 32 2.1
48 194.18 201 15 1.5 17 48 73 32 2.3
50 202.26 209 15 1.7 17 48 73 32 2.4
54 218.42 226 15 2.0 17 48 73 32 2.8
60 242.66 250 16 2.5 17 48 73 32 3.2
65 262.87 270 16 2.9 17 52 83 32 3.9
70 283.07 290 16 3.3 19 52 83 32 4.3
75 303.28 311 16 4.5 19 52 83 32 4.8
80 323.49 331 16 5.5 19 52 83 32 5.4
注）１．表中の着色部分は歯面焼入がしてあります。
　 　２．※印新Ｂ形の歯数9,10,11,12,のものにはボス外径に溝があります。
　　 ３．新ＢW形は溶接構造です。
歯数 ＣＷ形 ２列Ｂ形・２列ＢＷ形
軸穴径Ｂ ボス 概略
質量
(kg)		 材質 軸穴径Ｂ ボス 概略質量
(Kg)		 材質
下穴 最大 径Ｄ 幅Ｌ 下穴 最大 径Ｄ 幅Ｌ
10
13 15 28 35 0.2 ２列Ｂ形
S35C
11 13 18 30 35 0.3
12 14 22 35 35 0.3
13 14 24 39 35 0.4
14 14 26 43 35 0.5
15 14 28 47 35 0.6
16
14 30 50 35 0.7
17 14 32 54 35 0.8
18 14 35 59 35 0.9
19 14 38 63 35 1.0
20 14 40 67 40 1.3
21
14 40 68 40 1.4
22 14 45 72 40 1.6
23 14 45 76 40 1.7
24 14 50 80 40 1.9
25 18 54 84 40 2.1
26
18 54 88 40 2.3
27 18 60 92 40 2.6
28 18 65 96 40 2.8
29 18 65 96 40 2.9
30 18 65 100 40 3.0
31
18 65 100 40 3.0
32 23 65 100 50 3.0
33 23 65 100 50 3.1
34 23 65 100 50 3.1
35 23 65 100 50 3.1
36 17 45 73 40 1.9 ＣＷ形
SS400		 23 65 100 50 3.4
38 17 45 73 40 2.0 23 65 100 50 3.5
40 17 45 73 40 2.1 23 65 100 50 3.6
42 17 45 73 40 2.2 23 65 93 50 4.5 2列ＢＷ形
SS400
45 17 45 78 45 2.3 23 65 93 50 4.6
48 17 45 78 45 2.5 23 65 93 50 5.6
50 17 45 78 45 2.7 23 65 93 50 5.9
54 17 48 83 55 3.0 23 65 93 50 6.9
60 17 48 83 55 3.5 23 65 93 50 8.2
注）１．表中の着色部分は歯面焼入がしてあります。
　 　 ２．２列ＢＷ形、ＣＷ形は溶接構造です。
