No.35スプロケット
　　　　　

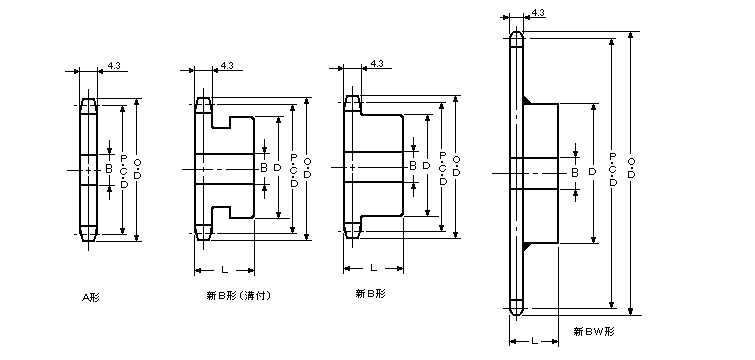

歯数 ピッチ円
直径
Ｐ．Ｃ．Ｄ		 外径
Ｏ．Ｄ		 Ａ形 Ｂ形
軸穴径
Ｂ		 概略質量
（kg)		 材質 軸穴径B ボス 概略質量
(Kg)		 材質
下穴 最大 径D 幅Ｌ
※9 27.84 31 9 0.02 Ａ形
ＳＳ400		 8 11 22 20 0.06 新Ｂ形
Ｓ35Ｃ
※10 30.84 35 9 0.02 8 12 25 20 0.08
※11 30.81 38 9 0.03 8 14 27 20 0.1
※12 36.8 41 9 0.03 9 16 31 20 0.1
※13 39.8 44 9 0.04 9 18 32 20 0.1
14 42.81 47 9 0.04 9 16 30 20 0.1
15 45.81 51 9 0.05 9 22 35 20 0.2
16 48.82 54 9 0.05 9 23 37 20 0.2
17 51.84 57 10 0.07 11 25 41 20 0.2
18 54.85 60 10 0.07 11 28 44 20 0.3
19 57.87 63 10 0.09 11 29 47 20 0.3
20 60.89 66 10 0.09 11 32 50 20 0.3
21 63.91 69 11 0.1 11 32 53 20 0.4
22 66.93 72 11 0.1 11 32 53 20 0.4
23 69.95 75 11 0.1 11 32 53 20 0.4
24 72.97 78 11 0.1 11 32 53 22 0.4
25 76.0 81 11 0.2 11 32 53 22 0.4
26 79.02 84 11 0.2 11 32 53 22 0.5
27 82.05 87 11 0.2 11 32 53 22 0.5
28 85.07 90 11 0.2 11 32 53 22 0.5
29 88.1 93 11 0.2 11 32 53 22 0.5
30 91.12 96 11 0.2 11 32 53 22 0.5
31 94.15 99 11 0.2 11 32 53 22 0.5
32 97.18 102 12 0.3 11 32 53 22 0.5
33 100.2 105 12 0.3 11 32 53 22 0.6
34 103.23 109 12 0.3 11 32 53 22 0.6
35 106.26 112 12 0.3 11 32 53 22 0.6
36 109.29 115 12 0.3 11 32 53 22 0.6
37 112.31 118 12 0.4 11 32 63 22 0.8
38 115.34 121 12 0..4 11 32 63 25 0.8
39 118.37 124 12 0.4 11 32 63 25 0.8
40 121.4 127 12 0.4 11 32 63 25 0.9
42 127.46 133 12 0.5 15 40 63 25 0.9 新ＢＷ形
ＳＳ400
45 136.55 142 12 0.5 15 40 63 25 1.0
48 145.64 151 12 0.6 15 40 63 25 1.0
50 151.7 157 12 0.6 15 40 63 25 1.1
54 163.81 169 12 0.7 15 40 63 25 1.2
60 182.0 187 12 0.9 15 40 63 25 1.3
65 197.15 203 14 1.0 15 42 68 25 1.6
70 212.3 218 14 1.2 15 42 68 25 1.7
75 227.46 233 14 1.4 15 42 68 25 1.8
表中の ああ　　　　 の部分は歯先焼入がしてあります。
※印新Ｂ形の歯数9,10,11,12,13のものにはボス外径に溝があります。
２列ＢＷ形は溶接構造です。

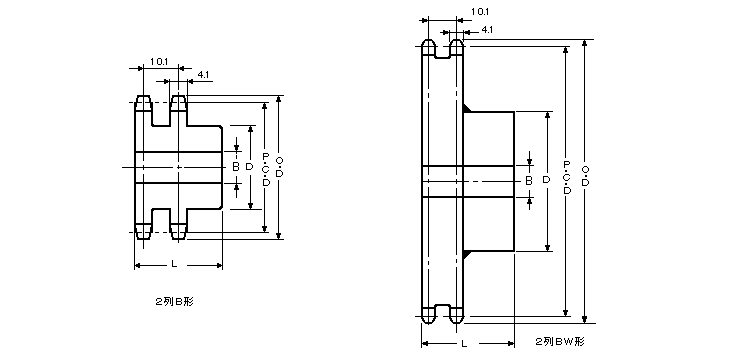

歯数 ２列Ｂ形・２列ＢＷ形
軸穴径Ｂ ボス 概略質量
(Kg)		 材質
下穴 最大 径Ｄ 幅Ｌ
10 9 13 20 30 0.1 ２列Ｂ形
S35C
11 10 13 20 30 0.1
12 10 17 27 30 0.1
13 10 20 27 30 0.2
14 10 20 32 30 0.2
15 10 25 35 30 0.3
16 10 25 38 30 0.3
17 10 25 41 30 0.3
18 10 28 44 35 0.5
19 10 30 47 35 0.5
20 12 32 50 40 0.6
21 12 32 50 40 0.6
22 12 35 55 40 0.7
23 12 35 60 40 0.8
24 15 38 60 40 0.8
25 15 38 60 40 0.9
26 15 42 65 45 1.0
27 15 42 65 45 1.2
28 15 42 65 45 1.3
29 15 42 65 45 1.3
30 15 42 65 45 1.3
31 15 42 65 45 1.4
32 15 42 65 45 1.4
33 15 42 65 45 15
34 15 42 65 45 1.5
35 15 42 65 45 1.6
36 15 42 65 45 1.8
38 15 42 65 45 2.0
40 15 42 65 45 2.3
42 19 55 83 45 2.5 2列ＢＷ
SS400
45 19 55 83 45 2.8
48 19 55 83 45 3.0
50 19 55 83 45 3.1
54 19 65 93 50 4.0
60 19 65 93 50 4.6
表中の ああ　　　　 の部分は歯先焼入がしてあります。
２列ＢＷ形は溶接構造です。
