| ステンレスローラチエンは、３００クラスステンレス鋼を素材としたチエンです。 酸性やアルカリ性の雰囲気、水のかかる場所及び低温、高温の特殊環境下で 使用する場合に適しています。 |
 |

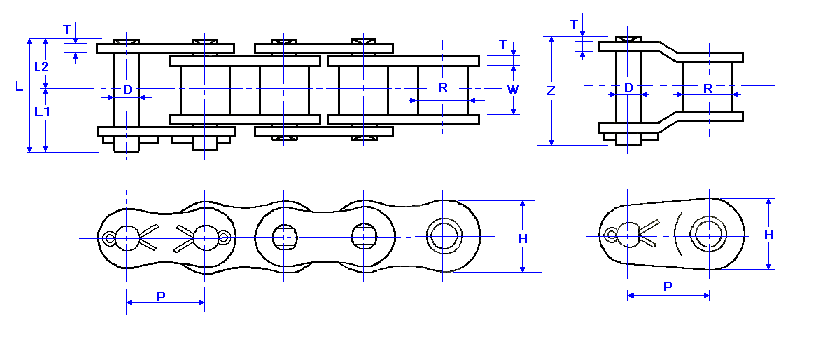

| チエン 番号 |
チエン ピッチ Ｐ (mm） |
ローラ 外径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | 最大許容荷重 | 質量（ｋｇ/m） | |||||
| 径 Ｄ (mm) |
長さ Ｌ１ (mm) |
長さ Ｌ２ (mm) |
高さ Ｈ （ｍｍ） |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇｆ） | コッター形 | リベット形 | ||||
| ※２５ＳＳ | 6.35 | 3.3 | 3.1 | 2.30 | 4.7 | 3.8 | 6.0 | 0.75 | 0.12 | 12 | - | 0.13 |
| ※３５ＳＳ | 9.525 | 5.08 | 4.8 | 3.58 | 7.4 | 6.0 | 8.9 | 1.25 | 0.24 | 25 | - | 0.34 |
| ４０ＳＳ | 12.70 | 7.92 | 7.95 | 3.96 | 10.0 | 8.2 | 11.6 | 1.5 | 0.44 | 45 | - | 0.63 |
| ５０ＳＳ | 15.875 | 10.16 | 9.53 | 5.08 | 11.8 | 10.2 | 14.5 | 2.0 | 0.68 | 70 | - | 1.02 |
| ６０ＳＳ | 19.05 | 11.91 | 12.7 | 5.95 | 14.8 | 12.7 | 17.4 | 2.4 | 1.07 | 110 | - | 1.45 |
| ８０ＳＳ | 25.40 | 15.88 | 15.88 | 7.93 | 19.0 | 16.3 | 23.4 | 3.2 | 1.71 | 175 | 2.46 | 2.42 |
| １００ＳＳ | 31.75 | 19.05 | 19.05 | 9.53 | 23.4 | 19.8 | 29.3 | 4.0 | 2.64 | 270 | 3.84 | 3.77 |
| １２０ＳＳ | 38.10 | 22.23 | 25.4 | 11.10 | 28.9 | 25.1 | 35.1 | 4.8 | 3.82 | 390 | 5.68 | 5.58 |
| １４０ＳＳ | 44.45 | 25.4 | 25.4 | 12.70 | 31.3 | 27.2 | 40.9 | 5.6 | 4.70 | 480 | 7.61 | 7.5 |
| １６０ＳＳ | 50.80 | 28.58 | 31.75 | 14.28 | 36.6 | 32.2 | 46.7 | 6.0 | 6.37 | 650 | 10.1 | 9.94 |
