スーパーローラチエン
スーパーローラチエンは、標準形ローラチエンを更にグレードアップしたチエンです。
特に、疲れ強さ、耐衝撃吸収能力の大幅向上を実現しました。
パーツ 特長
リンクプレート 新形状のマユ形プレート採用。
超孔仕上加工（ボールドリフト）
ピン 強靭鋼の採用
四面絞め
ブシュ、ローラ シームレスを採用

標準 スーパー
破断強度比 １．０ １．１０
疲労強度比 １．０ １．２５
上記比率は許容荷重内におけるデータを示します。

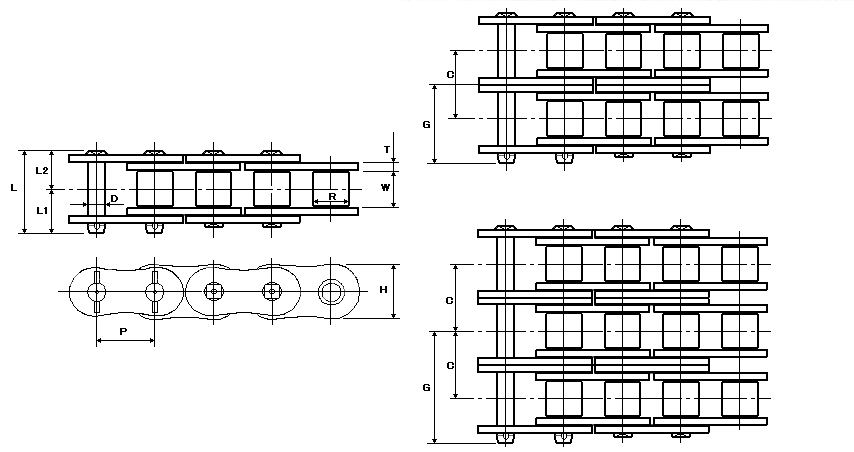

単列チエン
チエン
番号		 チエン
ピッチ
Ｐ
(mm)		 ローラ
外径
Ｒ
(mm)		 内リンク
内幅
Ｗ
(mm)		 ピン リンクプレート 平均引張強さ 最小引張強さ 最大許容荷重 質量
径
Ｄ
(mm)		 長さ 高さ
Ｈ
(mm)		 厚さ
Ｔ
(mm)
Ｌ
(mm)		 Ｌ１
(mm)		 Ｌ２
(mm)		 （ｋＮ） （ｋｇｆ） （ｋＮ） （ｋｇｆ） （ｋＮ） （ｋｇｆ） （ｋｇ/ｍ）
８０ 25.40 15.88 15.88 7.93 35.5 19.2 16.3 24.1 3.2 84.3 8600 75.9 7740 18.6 1900 2.8
１００ 31.75 19.05 19.05 9.53 43.2 23.3 19.9 30.1 4.0 127 13000 114 11700 30.4 3100 4.2
１２０ 38.10 22.23 25.40 11.10 53.7 28.8 24.9 36.2 4.8 186 19000 167 17100 39.2 4000 6.3
１４０ 44.45 25.40 25.40 12.70 58.4 31.4 27.0 42.2 5.6 245 25000 220 22500 53.9 5500 8.0
１６０ 50.80 28.58 31.75 14.28 69.0 36.8 32.2 48.2 6.4 314 32000 282 28800 70.6 7200 10.7
２００ 63.50 39.68 38.10 19.84 86.1 46.8 39.3 60.3 8.0 490 50000 405 41400 94.1 9600 17.6
２４０ 76.20 47.63 47.63 23.80 103.6 55.3 48.3 72.4 9.5 726 74000 608 62100 132 13500 25.6

多列チエン
チエン
番号		 列数 ピンの端部
までの寸法
Ｇ
(mm)		 横ピッチ
Ｃ
(mm)		 平均引張強さ 最小引張強さ 最大許容荷重 質量
（kg/m)
（ｋＮ） （ｋｇｆ） （ｋＮ） （ｋｇｆ） （ｋＮ） （ｋｇｆ）
８０ ２ 33.9 29.3 169 17200 151 15480 31.6 3230 5.6
３ 48.5 253 25800 227 23220 46.5 4750 8.4
１００ ２ 41.2 35.8 255 26000 229 23400 51.6 5270 8.5
３ 59.1 382 39000 344 35100 76.0 7750 12.5
１２０ ２ 51.5 45.4 373 38000 335 34200 66.6 6800 12.6
３ 74.2 559 57000 503 51300 98.0 10000 18.5
１４０ ２ 55.9 48.9 490 50000 441 45000 91.6 9350 16.8
３ 80.3 735 75000 661 67500 134 13750 23.7
１６０ ２ 66.1 58.5 628 64000 564 57600 120 12240 21.6
３ 95.3 941 96000 847 86400 176 18000 31.9
２００ ２ 82.6 71.6 981 100000 810 82800 160 16320 35.3
３ 118.4 1471 150000 1215 124200 235 24000 52.0
２４０ ２ 99.2 87.8 1451 148000 1216 124200 225 22950 50.7
３ 143.1 2177 222000 1824 186300 330 33750 75.5
※４列以上も製作しますので、ご相談ください。

注　意
スプロケットは標準品をそのまま使用できますが、歯先焼入品をご使用ください。
チエンへの給油は特に注意してください。
オフセットリンクはありません。
