| 強力形ローラチエンは、標準形ローラチエンのプレートの厚さを１段階増し、ピンは特殊合金鋼で 製作していますので、標準形ローラチエンに比べ引張強さ及び疲労強度が向上しています。 |
 |

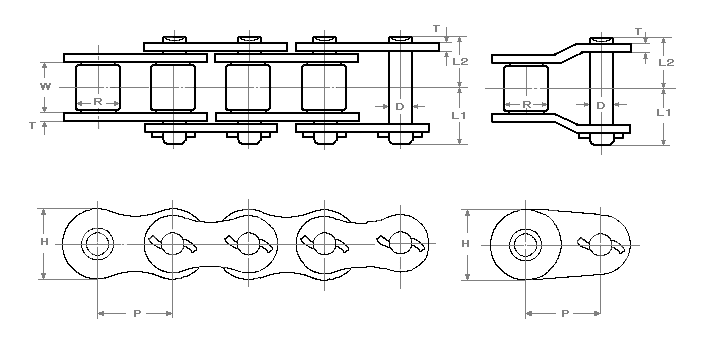

| チエン 番号 |
チエン ピッチ Ｐ (mm） |
ローラ 外径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | 平均引張強さ | 最小引張強さ | 最大許容荷重 | 質量 （ｋｇ/m） |
||||||
| 径 Ｄ (mm) |
長さ Ｌ１ (mm) |
長さ Ｌ２ (mm) |
高さ Ｈ （ｍｍ） |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | コッター形 | ||||
| ８０ＨＥ | 25.40 | 15.88 | 15.88 | 7.93 | 21.2 | 17.8 | 23.4 | 4.0 | 93.2 | 9500 | 83.8 | 8550 | 16.6 | 1700 | 2.8 |
| １００ＨＥ | 31.75 | 19.05 | 19.05 | 9.53 | 25.2 | 21.1 | 29.3 | 4.8 | 142 | 14500 | 127 | 13000 | 26.4 | 2700 | 4.1 |
| １２０ＨＥ | 38.10 | 22.23 | 25.4 | 11.10 | 31.2 | 26.3 | 35.1 | 5.6 | 191 | 19500 | 171 | 17500 | 34.3 | 3500 | 5.8 |
| １４０ＨＥ | 44.45 | 25.4 | 25.4 | 12.70 | 33.8 | 28.5 | 40.9 | 6.4 | 252 | 25700 | 226 | 23100 | 45.1 | 4600 | 7.8 |
| １６０ＨＥ | 50.80 | 28.58 | 31.75 | 14.28 | 39.2 | 33.9 | 46.7 | 7.2 | 319 | 32500 | 286 | 29200 | 58.8 | 6000 | 10.4 |
| ２００ＨＥ | 63.50 | 39.68 | 38.1 | 19.84 | 51.2 | 42.1 | 59.6 | 9.5 | 539 | 55000 | 460 | 47000 | 83.3 | 8500 | 17.6 |
