サイドボーチエン(曲線走行用チエン)

サイドボーチエンは、標準形ローラチエンのピン〜ブシュ間クリアランスを
大きく設計し、さらに内リンクと外リンク間のクリアランスも考慮して作られた、
横方向に大きな湾曲性を備えた曲線走行用ローラチエンです。
基本寸法はJISローラチエンに準拠していますので標準形スプロケットが
そのまま使用できます。

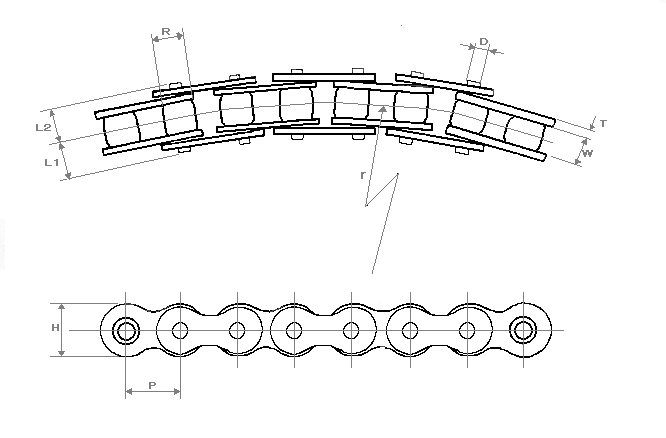

チエン
番号
チエン
ピッチ

(mm)
ローラ
外径

(mm)
内リンク
内幅

(mm)
ピン リンクプレート


(mm)
長さ
L1
(mm)
長さ
L2
(mm)
高さ

(mm)
厚さ

(mm)
※35 9.525 5.08 4.78 3.15 5.95 5.95 8.8 1.25
40 12.7 7.92 7.95 3.58 8.5 8.5 11.6 1.5
50 15.875 10.16 9.53 4.45 10.4 10.4 15.0 2.0
60 19.05 11.91 12.7 5.08 13.0 13.0 17.4 2.4
80 25.40 15.88 15.88 7.13 16.9 16.9 23.4 3.2

チエン
番号
平均引張強さ 最小引張強さ 最大許容荷重 質量
(kg/m)
最小
横曲がり半径


(mm)
(kN) (kgf) (kN) (kgf) (kN) (kN)
※35 7.45 760 6.47 660 0.88 90 0.29 250
40 14.9 1520 13.4 1360 1.77 180 0.57 350
50 22.1 2250 19.8 2020 3.14 320 0.94 400
60 29.4 3000 26.4 2690 4.22 430 1.36 500
80 57.9 5904 52.1 5310 7.65 780 2.31 600

注)※はブシュドチエンですので、ローラ外径はブシュ外径を表します。

ダブルピッチタイプのサイドボーチエンは製造中止になりましたのでご注意ください。
