| ルーブシュローラチエン（焼結ブシュチエン） |
|
油が含漬された焼結ブシュを使用した「自己潤滑性のローラチェン」で給油が不要です。ローラが回転しますので 摩擦を減少し、スプロケットにスムースに噛合います。 |
 |

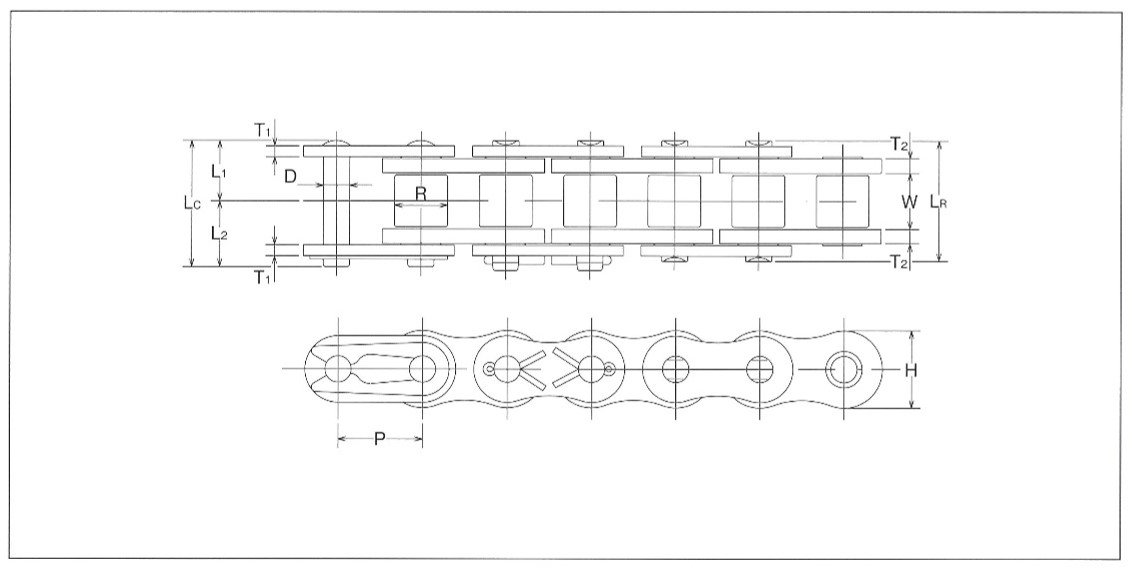

| チエン 番号 |
チエン ピッチ Ｐ (mm) |
ローラ 外径 Ｒ (mm) |
内リンク 内幅 Ｗ （ｍｍ） |
ピ ン | リンクプレート | 横ビッチ （Tp） |
平均 引張強さ (kN) |
最大 許容張力 (kN) |
質量 (Kg/m) |
||||||
| 径 Ｄ （ｍｍ） |
長さ | 高さ Ｈ （ｍｍ） |
厚さ | ||||||||||||
| ＬＲ （ｍｍ） |
Ｌ０ （ｍｍ） |
Ｌ１ （ｍｍ） |
Ｌ２ （ｍｍ） |
Ｔ１ （ｍｍ） |
Ｔ２ （ｍｍ） |
||||||||||
| 40FS-TS | 12.70 | 7.92 | 7.95 | 3.96 | 17.5 | 19.6 | 8.8 | 10.8 | 11.7 | 1.5 | 2.0 | 15.6 | 19.1 | 3.63 | 0.7 | 50FS-TS | 15.875 | 10.16 | 9.53 | 5.08 | 21.3 | 23.3 | 10.7 | 12.6 | 14.6 | 2.0 | 2.4 | 19.2 | 31.9 | 6.28 | 1.1 | 60FS-TS | 19.05 | 11.91 | 12.70 | 5.95 | 27.4 | 29.8 | 13.7 | 16.1 | 17.5 | 2.4 | 3.2 | 24.9 | 43.1 | 8.63 | 1.7 | 80FS-TS | 25.40 | 15.88 | 15.88 | 7.93 | 34.1 | 37.4 | 17.1 | 20.3 | 23.4 | 3.2 | 4.0 | 31.1 | 78.5 | 14.7 | 2.7 | 100FS-TS | 31.75 | 19.05 | 19.05 | 9.53 | 41.0 | 44.8 | 20.5 | 24.3 | 29.3 | 4.0 | 4.8 | 37.6 | 118.0 | 22.6 | 4.3 |
| チエン 番号 |
チエン ピッチ Ｐ (mm) |
ローラ 外径 Ｒ (mm) |
内リンク 内幅 Ｗ （ｍｍ） |
ピ ン | リンクプレート | 横ビッチ （Tp） |
平均 引張強さ (kN) |
最大 許容張力 (kN) |
質量 (Kg/m) |
|||||
| 径 Ｄ （ｍｍ） |
長さ | 高さ Ｈ （ｍｍ） |
厚さ Ｔ （ｍｍ） |
|||||||||||
| ＬＲ （ｍｍ） |
Ｌ０ （ｍｍ） |
Ｌ１ （ｍｍ） |
Ｌ２ （ｍｍ） |
|||||||||||
| 40FS-CS | 12.70 | 7.92 | 7.95 | 3.96 | 16.5 | 18.6 | 8.3 | 10.3 | 11.7 | 1.5 | 14.4 | 15.7 | 3.62 | 0.6 | 50FS-CS | 15.875 | 10.16 | 9.53 | 5.08 | 20.5 | 22.5 | 10.3 | 12.2 | 14.6 | 2.0 | 18.1 | 25.5 | 6.27 | 1.0 | 60FS-CS | 19.05 | 11.91 | 12.70 | 5.95 | 25.9 | 28.3 | 13.7 | 14.6 | 17.5 | 2.4 | 22.8 | 37.3 | 8.63 | 1.5 | 80FS-CS | 25.40 | 15.88 | 15.88 | 7.93 | 33.0 | 35.9 | 16.5 | 19.4 | 23.4 | 3.2 | 29.3 | 63.7 | 14.7 | 2.5 | 100FS-CS | 31.75 | 19.05 | 19.05 | 9.53 | 39.8 | 43.1 | 19.9 | 23.2 | 29.3 | 4.0 | 35.8 | 100.0 | 22.5 | 3.9 |
| ＜注意事項＞ |
| ・ホコリの多い環境ではホコリが焼結ブシュの油を吸収して早期摩耗が発生します。 |
| ・水中で使用すると摩耗がさらに早くなります。 |
| ・油が焼結ブシュでなくなるとチェンが突然摩耗します。 |
| ・温度が８０℃以上では油の漏れが早くなります。（使用温度：-10℃〜150℃） |
| ・焼結ブシュは焼入れされております。 |
| ・衝撃荷重がある環境での使用は適しておりません。 |
