| メッキローラチエンは、標準形ローラチエンにニッケルメッキ又はＬＬメッキ（特殊表面処理）を 施したもので一般的な耐食性があります。 |
| ニッケルメッキチエン | ＬＬメッキチエン | |
| 部品単体にニッケルメッキを施し組立てた チエンで外観は光沢があります。 |
ＬＬメッキ（特殊表面処理）を施したチエンで ニッケルメッキチエンに比べ耐食性が優れています。 |
 |

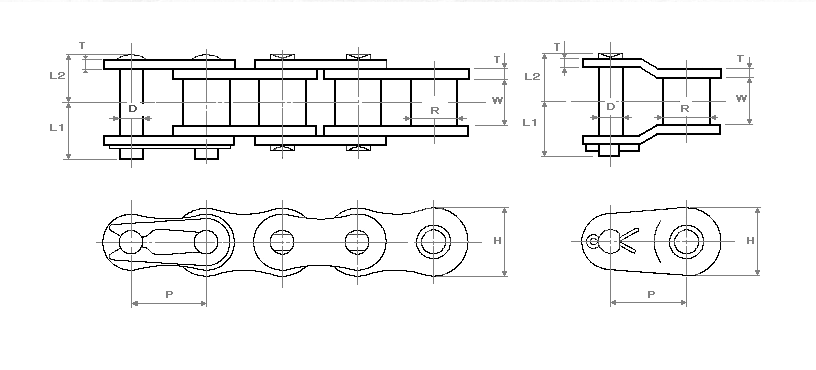

| チエン 番号 |
チエン ピッチ Ｐ (mm） |
ローラ 外径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | 平均引張強さ | 最小引張強さ | 最大許容荷重 | 質量（ｋｇ/m） | ||||||
| 径 Ｄ (mm) |
長さ Ｌ１ (mm) |
長さ Ｌ２ (mm) |
高さ Ｈ （ｍｍ） |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | リベット形 | ||||
| ※２５ | 6.35 | 3.3 | 3.1 | 2.30 | 4.7 | 3.8 | 6 | 0.75 | 4.4 | 450 | 3.6 | 367 | 0.74 | 75 | 0.13 |
| ※３５ | 9.525 | 5.08 | 4.8 | 3.58 | 7.5 | 5.7 | 8.8 | 1.25 | 11.2 | 1140 | 9.51 | 970 | 2.48 | 250 | 0.32 |
| ４０ | 12.70 | 7.92 | 7.95 | 3.96 | 9.5 | 8.2 | 12.0 | 1.5 | 19 | 1950 | 17.2 | 1760 | 4.17 | 430 | 0.62 |
| ５０ | 15.875 | 10.16 | 9.53 | 5.08 | 11.4 | 10.3 | 15.0 | 2.0 | 31.9 | 3250 | 28.4 | 2900 | 7.22 | 740 | 1 |
| ６０ | 19.05 | 11.91 | 12.7 | 5.95 | 14.05 | 12.75 | 17.8 | 2.3 | 43.1 | 4400 | 39.2 | 4000 | 10.7 | 1090 | 1.45 |
| ８０ | 25.40 | 15.88 | 15.88 | 7.93 | 18.7 | 16.4 | 23.4 | 3.2 | 78.5 | 8000 | 70.7 | 7200 | 19.1 | 1950 | 2.52 |
| １００ | 31.75 | 19.05 | 19.05 | 9.53 | 23.3 | 19.7 | 29.3 | 4.0 | 118 | 12000 | 106 | 10800 | 29.4 | 3000 | 3.84 |
