| チエンの寿命を左右する要因にピン～ブシュ間の油切れがあります。 Ｏリングチエンは、この油切れを防止するために“Ｏリング”を採用したチエンです。 このため、給油が不可能又は困難な状況、給油（潤滑油）を嫌う環境または 塵、ほこりの多い環境での使用に適しています。 |
| Ｏリングチエンの特長 |
| ①従来品の油漏れを特長あるブシュに変更し、スラスト荷重に対応。 |
| ②油切れを完全にシャットアウト。無給油にて使用可。 |
| ③水、泥水、塵埃などシャットアウト。メンテフリー。高寿命。 |
| ④焼結ブッシュチエンに比べブッシュ割れが少ない。 |
| ⑤従来の取付けにくいＯリングチエンも、取付工具にて簡単取付け。 |
| ⑥コンベヤーにて使用出来るアタッチメントも製作。 |
 |

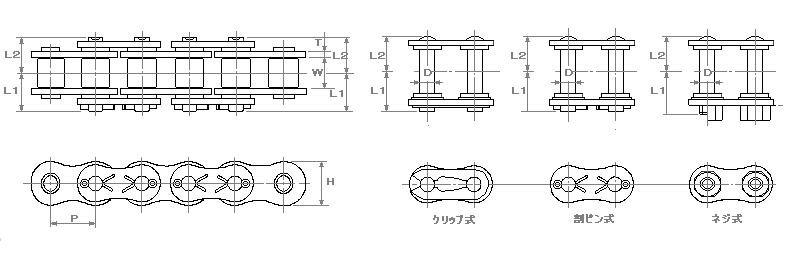

| チエン 番号 |
チエン ピッチ Ｐ (mm） |
ローラ 外径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | |||
| 径 Ｄ (mm) |
長さ Ｌ１ (mm) |
長さ Ｌ２ (mm) |
高さ Ｈ (mm) |
厚さ Ｔ (mm) |
||||
| ４０ＢＯ | 12.7 | 7.92 | 7.85 | 3.98 | 9.7 | 9.7 | 12.1 | 1.5 |
| ５０ＢＯ | 15.875 | 10.16 | 9.4 | 5.09 | 11.8 | 11.8 | 15.1 | 2 |
| ６０ＢＯ | 19.05 | 11.91 | 12.57 | 5.96 | 14.3 | 14.3 | 18.1 | 2.4 |
| ８０ＢＯ | 25.4 | 15.88 | 15.75 | 7.94 | 18.7 | 18.7 | 24.2 | 3.2 |
| １００ＢＯ | 31.75 | 19.05 | 18.9 | 9.54 | 23 | 23 | 30.2 | 4 |
| １２０ＢＯ | 38.1 | 22.23 | 25.22 | 11.1 | 29.9 | 29.9 | 36.2 | 4.8 |
| １４０ＢＯ | 44.45 | 25.4 | 25.22 | 12.71 | 32.75 | 32.75 | 42.3 | 5.6 |
| １６０ＢＯ | 50.8 | 28.58 | 31.55 | 14.29 | 38.85 | 38.85 | 48.3 | 6.4 |
| ２００ＢＯ | 63.5 | 39.68 | 37.85 | 19.85 | 47.55 | 47.55 | 60.4 | 8 |
| Ｃ２０４０ＢＯ | 25.4 | 7.92 | 7.85 | 3.98 | 9.7 | 9.7 | 12.1 | 1.5 |
| Ｃ２０５０ＢＯ | 31.75 | 10.16 | 9.4 | 5.09 | 11.8 | 11.8 | 15.1 | 2 |
| Ｃ２０６０ＢＯ | 38.1 | 11.91 | 12.57 | 5.96 | 15.65 | 15.65 | 18.1 | 3.2 |
| Ｃ２０８０ＢＯ | 50.8 | 15.88 | 15.75 | 7.94 | 19.35 | 19.35 | 24.2 | 4 |
| チエン 番号 |
平均引張強さ | 最小引張強さ | 最大許容荷重 | 質量 （ｋｇ/m） |
継ぎ手リンク | |||
| （kＮ） | （kgf） | （kＮ） | （kgf） | （kＮ） | （kgf） | |||
| ４０ＢＯ | 18.1 | 1850 | 16.4 | 1680 | 3.6 | 370 | 0.67 | クリップ式 |
| ５０ＢＯ | 31.4 | 3200 | 27.1 | 2770 | 6.4 | 650 | 1.11 | クリップ式 |
| ６０ＢＯ | 44.6 | 4550 | 37.8 | 3860 | 8.8 | 900 | 1.6 | クリップ式 |
| ８０ＢＯ | 70.6 | 7200 | 64.5 | 6580 | 14.7 | 1500 | 2.72 | クリップ式 |
| １００ＢＯ | 115.7 | 11800 | 91.8 | 9370 | 22.5 | 2300 | 4.27 | 割ピン式 |
| １２０ＢＯ | 156.9 | 16000 | 142 | 14560 | 30.4 | 3100 | 6.18 | ネジ式 |
| １４０ＢＯ | 204 | 20800 | 185 | 18920 | 40.2 | 4100 | 7.97 | ネジ式 |
| １６０ＢＯ | 257.9 | 26300 | 234 | 23930 | 53 | 5400 | 10.32 | ネジ式 |
| ２００ＢＯ | 424.6 | 43300 | 386 | 39400 | 73.5 | 7500 | 17.93 | ネジ式 |
| Ｃ２０４０ＢＯ | 16.7 | 1700 | 15.1 | 1540 | 2.6 | 270 | 0.51 | 割ピン式 |
| Ｃ２０５０Ｂ０ | 27.5 | 2800 | 24.9 | 2540 | 4.3 | 440 | 0.84 | 割ピン式 |
| Ｃ２０６０ＢＯ | 40.2 | 4100 | 39.7 | 4050 | 6.3 | 640 | 1.43 | 割ピン式 |
| Ｃ２０８０ＢＯ | 68.6 | 7000 | 63.5 | 6480 | 10.9 | 1090 | 2.44 | 割ピン式 |
| 注 意 |
| Ｏリングチエンにはオフセットリンクはありません。 |
