| 土木、建設機械や石油作井機などのように、きわめて大きな力や衝撃荷重のかかる機械の動力伝動部に 使用されます。したがって主要な部品は熱処理した特殊鋼を使用し、精度の高い加工を施しております。 オフセットタイプのため耐衝撃性に優れています。 |
 |

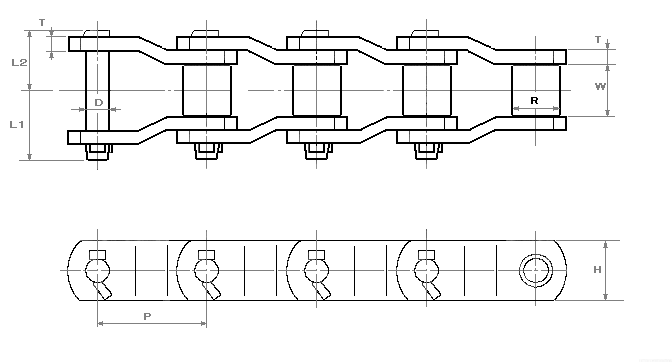

| チエン 番号 |
チエン ピッチ Ｐ (mm） |
ローラ 外径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | |||
| 径 Ｄ (mm) |
長さ Ｌ１ (mm) |
長さ Ｌ２ (mm) |
高さ Ｈ （ｍｍ） |
厚さ Ｔ (mm) |
||||
| Ｈ２５７０Ｈ | 63.5 | 31.75 | 38.1 | 15.88 | 50.3 | 44.8 | 41.3 | 9.5 |
| Ｈ３０１１ | 77.90 | 41.28 | 39.7 | 19.05 | 54.3 | 45.6 | 57.2 | 9.5 |
| ＨＰ３Ｈ | 78.11 | 31.75 | 38.1 | 15.88 | 50.3 | 44.8 | 41.3 | 9.5 |
| ＨＰ３１２５ | 79.38 | 41.28 | 41.3 | 20.32 | 55.1 | 46.4 | 57.2 | 9.5 |
| Ｈ２３８ | 88.90 | 44.45 | 38.1 | 22.2 | 59.8 | 51.3 | 57.2 | 12.7 |
| Ｈ１０１９９ | 101.60 | 57.15 | 58.7 | 28.58 | 72.5 | 61.5 | 76.2 | 12.7 |
| Ｈ１２４２ | 103.20 | 44.45 | 49.2 | 22.23 | 65.4 | 56.8 | 57.2 | 12.7 |
| ＨＰ４Ｈ | 103.20 | 44.45 | 49.0 | 23.23 | 73.7 | 63.3 | 58.7 | 15.9 |
| Ｈ１２４５ | 103.45 | 45.24 | 49.2 | 23.83 | 69.0 | 60.0 | 60.3 | 14.3 |
| Ｈ１０３９８ | 103.89 | 47.63 | 49.2 | 25.40 | 69.2 | 60.8 | 76.2 | 14.3 |
| Ｈ６３５ | 114.30 | 57.15 | 52.4 | 27.80 | 73.4 | 61.6 | 76.2 | 14.3 |
| Ｈ１６０２Ａ | 127.0 | 63.5 | 69.8 | 31.75 | 84.7 | 73.5 | 88.9 | 15.9 |
| Ｈ１２７１７０ | 127.0 | 63.5 | 69.9 | 34.9 | 89.8 | 84.3 | 91.0 | 19.0 |
| Ｈ６０４２ | 152.40 | 76.2 | 76.3 | 38.10 | 93.8 | 85.8 | 101.6 | 19.0 |
| チエン 番号 |
平均引張強さ | 最小引張強さ | 質量 （kg/m） |
||
| （kＮ） | （Kgf） | （kＮ） | （Kgf） | ||
| Ｈ２５７０Ｈ | 330 | 34000 | 290 | 29600 | 13.9 |
| Ｈ３０１１ | 490 | 50000 | 431 | 44000 | 19.8 |
| ＨＰ３Ｈ | 333 | 34000 | 290 | 29600 | 12.2 |
| ＨＰ３１２５ | 510 | 52000 | 458 | 46800 | 19.9 |
| Ｈ２３８ | 623 | 63500 | 560 | 57200 | 24.4 |
| Ｈ１０１９９ | 978 | 99700 | 850 | 86700 | 37.7 |
| Ｈ１２４２ | 623 | 63500 | 560 | 57200 | 23.8 |
| ＨＰ４Ｈ | 755 | 77000 | 679 | 69300 | 28.9 |
| Ｈ１２４５ | 755 | 77000 | 657 | 67000 | 27.6 |
| Ｈ１０３９８ | 961 | 98000 | 836 | 85300 | 34.7 |
| Ｈ６３５ | 981 | 100000 | 853 | 87000 | 37.6 |
| Ｈ１６０２Ａ | 1245 | 127000 | 1078 | 110000 | 50.8 |
| Ｈ１２７１７０ | 1765 | 180000 | 1529 | 156000 | 60.1 |
| Ｈ６０４２ | 1863 | 190000 | 1618 | 165000 | 67.4 |
