| ＢＳルーブシュローラチエン（焼結ブシュチエン） |
 |

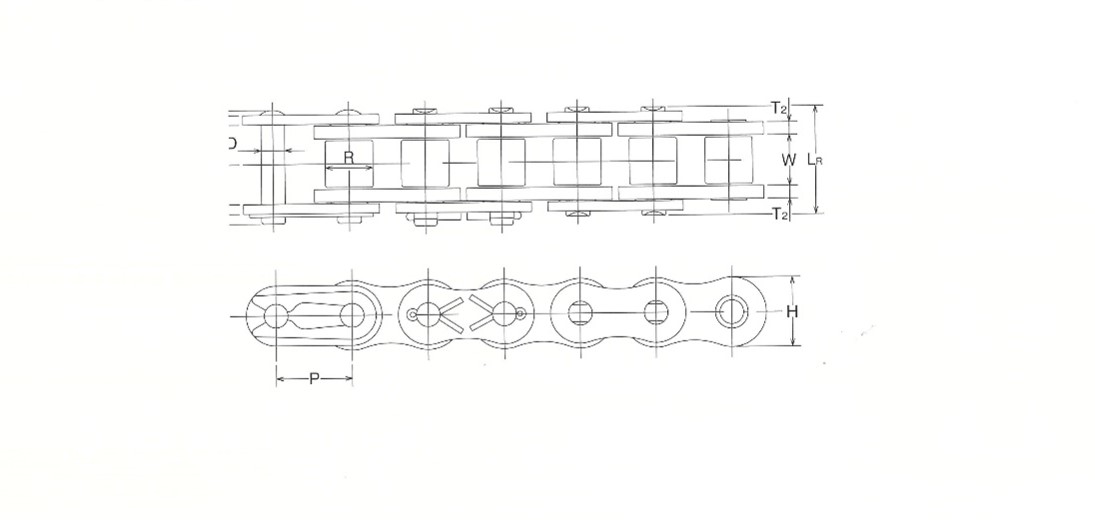

| チエン 番号 |
チエン ピッチ Ｐ (mm) |
ローラ 外径 Ｒ (mm) |
内リンク 内幅 Ｗ （ｍｍ） |
ピ ン | リンクプレート | 横ビッチ （Tp） |
平均 引張 強さ (kN) |
最大 許容 張力 (kN) |
質量 (Kg/m) |
||||||
| 径 Ｄ （ｍｍ） |
長さ ＬＲ （ｍｍ） |
長さ Ｌ０ （ｍｍ） |
長さ Ｌ１ （ｍｍ） |
長さ Ｌ２ （ｍｍ） |
高さ Ｈ （ｍｍ） |
厚さ Ｔ1 （ｍｍ） |
厚さ Ｔ2 （ｍｍ） |
||||||||
| 08B-SLR | 12.70 | 8.51 | 7.75 | 4.45 | 16.7 | 18.6 | 8.4 | 10.2 | 11.8 | 1.5 | 1.5 | 13.92 | 16.8 | 2.9 | 0.6 | 10B-SLR | 15.875 | 10.16 | 9.65 | 5.08 | 19.4 | 21.0 | 9.7 | 11.3 | 14.5 | 1.65 | 1.65 | 16.59 | 24.6 | 4.4 | 0.9 | 12B-SLR | 19.05 | 12.07 | 11.68 | 5.72 | 22.0 | 24.4 | 11.0 | 13.4 | 17.4 | 1.8 | 1.8 | 19.46 | 32.4 | 6.3 | 1.1 | 16B-SLR | 25.40 | 15.87 | 17.02 | 8.26 | 35.1 | 38.2 | 17.6 | 20.6 | 21.0 | 3.1 | 3.9 | 31.88 | 74.6 | 12.2 | 2.6 | 20B-SLR | 31.75 | 19.05 | 19.56 | 10.16 | 40.2 | 44.0 | 20.1 | 23.9 | 29.3 | 3.5 | 4.7 | 36.45 | 128.3 | 19.1 | 3.8 | 24B-SLR | 38.10 | 25.40 | 25.40 | 14.63 | 53.4 | 58.1 | 26.7 | 31.4 | 35.1 | 4.7 | 5.9 | 48.36 | 195.6 | 25.5 | 7.3 |
| 28B-SLR | 44.45 | 27.94 | 31.00 | 15.88 | 65.1 | 70.5 | 32.6 | 37.9 | 37.0 | 6.3 | 7.4 | 59.56 | 215.7 | 34.8 | 9.3 |
| 32B-SLR | 50.80 | 29.21 | 31.00 | 15.88 | 64.2 | 69.6 | 32.1 | 37.5 | 42.2 | 6.3 | 6.9 | 58.55 | 274.6 | 44.1 | 9.9 |
| ＜注意事項＞ |
| ・ホコリの多い環境ではホコリが焼結ブシュの油を吸収して早期摩耗が発生します。 |
| ・水中で使用すると摩耗がさらに早くなります。 |
| ・油が焼結ブシュでなくなるとチェンが突然摩耗します。 |
| ・温度が８０℃以上では油の漏れが早くなります。（使用温度：-10℃〜150℃） |
| ・焼結ブシュは焼入れされております。 |
| ・衝撃荷重がある環境での使用は適しておりません。 |
