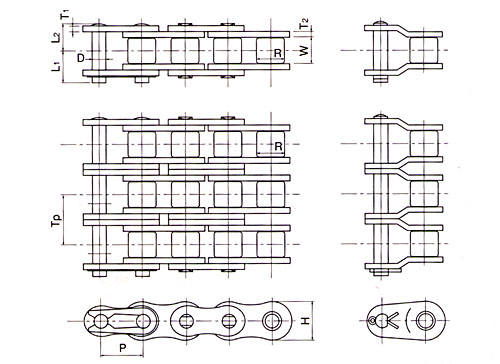

| チエン 番号 |
チエン ピッチ |
ローラ 外形 Ｒ （ｍｍ） |
内リンク 内幅 Ｗ （ｍｍ） |
横 ピッチ Tp (mm) |
ピ ン | リンクプレート | 最小引張強さ | 最大許容荷重 | 質量 (kg/m) |
標準 継手 リンク 形式 |
||||||
| 径 Ｄ （ｍｍ） |
長さ | 高さ Ｈ （ｍｍ） |
厚さ |
(kN) | (kgf) | (kN) | (kgf) | |||||||||
| Ｌ１ （ｍｍ） |
Ｌ２ （ｍｍ） |
T1
(mm) |
T2 (mm) |
|||||||||||||
|
06B
|
9.525
|
6.35
|
5.72
|
10.24
|
3.28
|
7.1
|
6.3
|
8.2
|
1.0
|
1.25
|
8.92
|
910
|
1.77
|
180
|
0.43
|
SpCL
|
|
08B
|
12.70
|
8.51
|
7.75
|
13.92
|
4.45
|
9.6
|
8.4
|
11.8
|
1.5
|
17.8
|
1815
|
3.14
|
320
|
0.61
|
||
|
10B
|
15.875
|
10.16
|
9.65
|
16.59
|
5.08
|
11.2
|
9.5
|
14.7
|
1.65
|
22.3
|
2275
|
4.90
|
500
|
0.89
|
||
|
12B
|
19.05
|
12.07
|
11.68
|
19.46
|
5.72
|
12.6
|
11.0
|
16.1
|
1.8
|
28.9
|
2950
|
7.06
|
720
|
1.14
|
||
|
16B
|
25.40
|
15.88
|
17.02
|
31.88
|
8.26
|
20.5
|
17.6
|
20.6
|
3.2
|
4.0
|
60.8
|
6200
|
16.4
|
1670
|
2.59
|
C
|
|
20B
|
31.75
|
19.05
|
19.56
|
36.45
|
10.16
|
23.9
|
20.1
|
26.4
|
3.5
|
4.5
|
95.1
|
9700
|
25.5
|
2600
|
3.76
|
|
|
24B
|
38.10
|
25.40
|
25.40
|
48.36
|
14.63
|
31.4
|
26.7
|
33.4
|
4.9
|
5.9
|
161
|
16420
|
35.7
|
3640
|
7.29
|
|
|
28B
|
44.45
|
27.94
|
31.00
|
59.56
|
15.88
|
37.9
|
32.6
|
37.0
|
6.3
|
7.4
|
201
|
20500
|
44.5
|
4540
|
9.26
|
|
|
32B
|
50.80
|
29.21
|
31.00
|
58.55
|
17.81
|
38.6
|
32.5
|
42.2
|
6.3
|
6.9
|
250
|
25500
|
51
|
5200
|
9.92
|
|
