| ＴＡＷピントルチエンは汚泥かき寄せ機用の主務チエンとして耐摩耗性と耐食性を有するように 設計された鋳物チエンです。 このチエンは特殊熱処理により耐摩耗性を向上させております。 |
 |

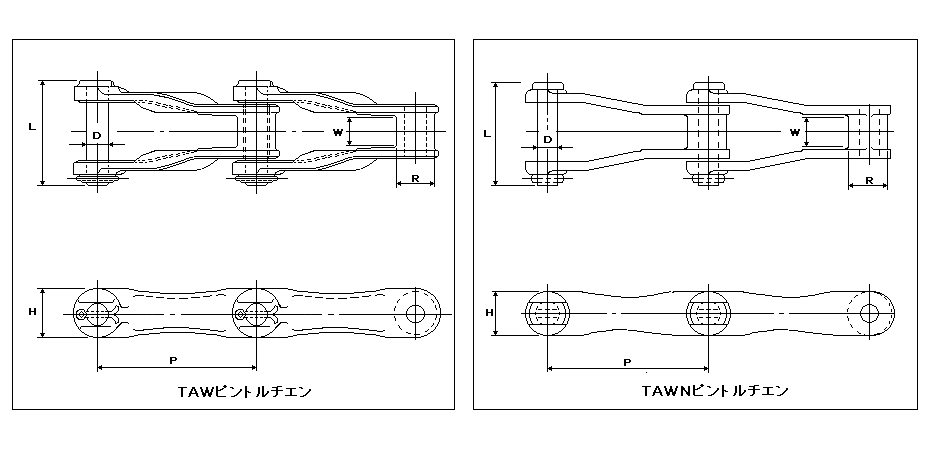

| チエン 番号 |
ピッチ Ｐ (mm) |
バレル径 Ｒ (mm) |
ｽﾌﾟﾛｹｯﾄ 歯幅 Ｗ (mm) |
ピン | ﾘﾝｸﾌﾟﾚｰﾄ 高さ Ｈ (mm) |
平均引張強さ | 保証引張強さ | 質量 （kg/m） |
||||
| 径 Ｄ (mm) |
長さ Ｌ (mm) |
|||||||||||
| （mm) | (in) | （ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | |||||||
| ７３０ＴＡＷ | 152.4 | 6 | 38.1 | 29 | 19.0 | 99.5 | 44.5 | 186 | 19000 | 167 | 17100 | 9.45 |
| ７３０ＴＡＷＮ | 152.4 | 6 | 38.0 | 29 | 17.5 | 101.0 | 38 | 186 | 19000 | 167 | 17100 | 8.53 |
| Ｓ７３０ＴＡＷ | 152.4 | 6 | 40.0 | 35 | 20.6 | 108.5 | 45.0 | 186 | 19000 | 167 | 17100 | 11.09 |
 |

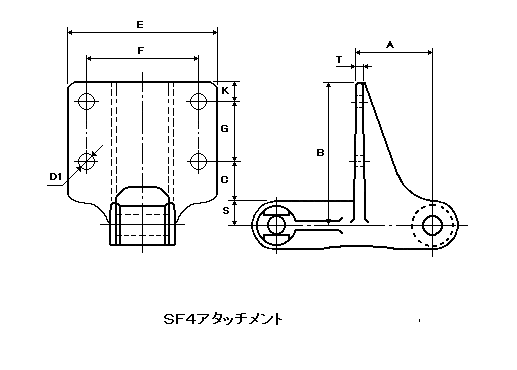

| チエン 番号 |
寸法(mm) | １個当り 付加質量 (kg) |
|||||||||
| Ａ | Ｂ | Ｃ | Ｄ１ | Ｅ | Ｆ | Ｇ | Ｋ | Ｓ | Ｔ | ||
| ７３０ＴＡＷ | 76 | 160.0 | 38.0 | 14 | 140 | 100 | 75 | 25 | 22 | 9 | 1.61 |
| ７３０ＴＡＷＮ | 76 | 160.0 | 41.0 | 14 | 150 | 100 | 75 | 25 | 19 | 9 | 1.05 |
| Ｓ７３０ＴＡＷ | 76 | 142.5 | 40.0 | 14 | 150 | 112 | 60 | 20 | 22.5 | 9 | 1.48 |
