駆動チエン用スプロケット
　　　　　

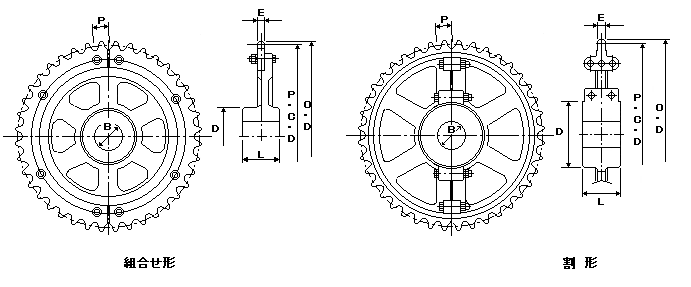

駆動チエン用スプロケットには一体形、組合せ形、割形の３種類があります。材質的にはステンレス鋳鋼材、
ダクタイル鋳鉄製の２種類あります。組合せ形は歯先部がステンレス鋳鋼製、ボスがダクタイル鋳鉄製です。
チエン番号 歯数
Ｎ		 ピッチ円
直径
P.C.D.(mm)		 外径
O.D.(mm)		 形式 軸穴径Ｂ(mm) ボス（mm) 歯幅Ｅ
(mm)		 質量
(kg)
下穴 最大 径Ｄ 幅Ｌ
HB140 11 157.78 178 一体形 40 60 100 100 23.5 8
35 495.88 521 一体形 53 95 150 100 36
組合せ形 80 125 200 130 78
割形 55
40 566.54 591 一体形 58 105 170 110 45
組合せ形 80 125 200 130 84
割形 75
45 637.22 662 一体形 58 105 170 110 56
組合せ形 80 125 200 130 99
割形 83
50 707.91 733 一体形 58 105 170 110 57
組合せ形 80 125 200 130 110
割形 145 230 97
HB160 11 180.31 204 一体形 40 70 115 120 29.4 12
30 485.99 514 一体形 58 105 170 110 45
35 566.71 595 一体形 58 105 170 110 55
組合せ形 80 125 200 140 96
割形 145 230 94
37 599.01 627 割形 125 160 250 160 104
40 647.47 676 一体形 68 125 200 130 72
組合せ形 80 140 106
割形 145 230 99
45 728.25 757 一体形 68 125 200 130 86
組合せ形 80 140 128
割形 145 230 110
50 809.04 838 一体形 68 125 200 130 94
組合せ形 80 140 148
割形 145 230 130
55 889.84 919 一体形 68 125 200 130 114
組合せ形 80 145 230 140 195
割形 138
HB200 11 225.39 254 一体形 50 90 145 120 35.3 21
35 708.39 744 一体形 88 160 250 160 112
割形 90 128
37 748.77 784 割形 125 160 250 160 131
40 809.34 845 一体形 88 160 250 160 118
割形 90 144
45 910.31 946 一体形 98 175 280 180 158
割形 100 188
HB240 11 270.47 305 一体形 50 95 150 120 44.1 29
37 898.52 941 割形 125 160 250 160 196
注）一体形、割形の材質はステンレス鋳鋼です。
