汚泥かき寄せ機用スプロケット
スプロケットとしてはこれまでダクタイル鋳鉄製(FCD600）が一般的に使用されて
きましたが、下水中では腐食磨耗のためにステンレスチエンより先に寿命に至り、
スプロケットのみの交換が必要でした。
長年の実績を基に研究改良を行ない、耐食スプロケットシリーズ（ステンレス製・
組合せ・ピース形）を開発いたしました。

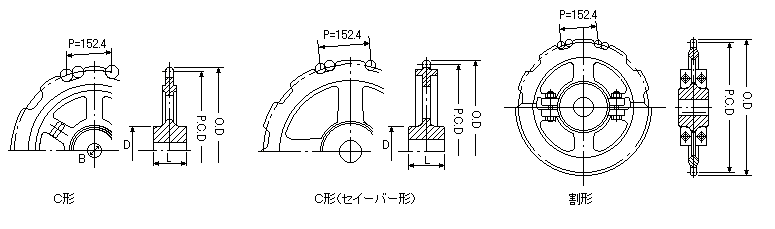

ステンレス製スプロケット

ステンレス製スプロケット（SCS2）は耐食耐摩耗性に優れており、耐食磨耗の進行を極力防止し、
スプロケットの長寿命化を実現いたします。
なお、ステンレス製スプロケットを用いますとチエンとスプロケットの相乗効果によりチエンの磨耗
寿命も更に向上したします。
また、セイバー形スプロケットを用いると更に磨耗の低減がはかれます。
チエン番号 歯数
Ｎ		 ピッチ円
直径
P.C.D.(mm)		 外径
O.D.(mm)		 形式 軸穴径Ｂ(mm) ボス（mm) 質量
(kg)
下穴 最大 径Ｄ 幅Ｌ
SAV15211-B 11 540.9 557 C形（ｾｲﾊﾞｰ形） 80 125 200 140 53
11 540.9 557 割形（ｾｲﾊﾞｰ形） 80 125 200 140 58
SAV15206-B 11 540.9 565 C形（ｾｲﾊﾞｰ形） 80 110 180 130 45
11 540.9 565 割形 80 110 180 130 56
HSS15215-B
HSS15210-B		 11 540.9 558 C形 80 125 200 140 48
11 540.9 558 割形 80 125 200 140 56
OSV15215-B
OSV15219-B
SAV15215-B
SAV15219-B
HSS15219-B
HSS15213-B
SAV15213-B		 11 540.9 560 C形（ｾｲﾊﾞｰ形） 80 125 200 140 63
11 540.9 560 割形（ｾｲﾊﾞｰ形） 80 125 200 140 67
11 540.9 560 C形 70 110 170 140 42
11 540.9 560 C形 90 125 200 140 48
11 540.9 560 割形 80 125 200 140 46
SAV15219-B特
HSS15219-B特		 11 540.9 562 C形 110 150 230 130 53
11 540.9 562 C形（ｾｲﾊﾞｰ形） 110 150 230 130 63

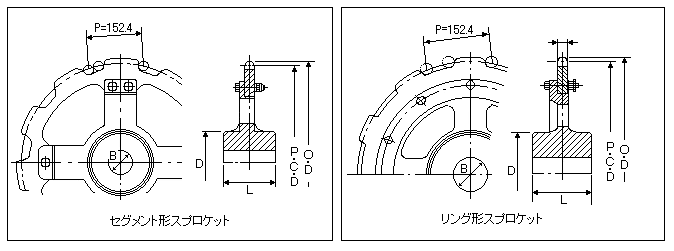

組合せスプロケット

組合せスプロケットには、セグメント形、リング形の２種類があります。
　　①セグメント形：歯先はステンレス鋳鋼、ボスはダクタイル鋳鉄で製作しています。
　　②リング形：歯先部はステンレス鋳鋼または樹脂、ボスはダクタイル鋳鉄で製作しています。
組合せスプロケットはステンレス製チエンの長寿命化も同様に実現いたします。
なお、ステンレス製の場合歯先部とボスの接合面には電食の防止処理を施しています。
チエン番号 歯数
Ｎ		 ピッチ円
直径
P.C.D.(mm)		 外径
O.D.(mm)		 形式 軸穴径Ｂ(mm) ボス(mm) 質量
(kg)
下穴 最大 径Ｄ 幅Ｌ
SAV15211-B
 11 540.9 557 C形 80 125 200 140 (53)
55
11 540.9 557 C形
（ｾｲﾊﾞｰ形）		 80 125 200 140 63
SAV15206-B
 11 540.9 565 C形（ｾｲﾊﾞｰ形） 80 125 200 140 60
HSS15215-B
HSS15210-B 		11 540.9 558 C形 80 125 200 140 (53)
57
SAV15215-B
SAV15219-B
OSV15215-B
OSV15219-B
HSS15219-B
HSS15213-B
SAV15213-B 		11 540.9 560 C形 80 125 200 140 (55)
57
11 540.9 560 C形（ｾｲﾊﾞｰ形） 80 125 200 140 67
SAV15219-B特
HSS15219-B特		 11 540.9 562 C形 110 150 230 130 (58)
60
11 540.9 562 C形（ｾｲﾊﾞｰ形） 110 150 230 130 70
PS720S 11 540.9 568 C形 80 125 200 140 (55)
注）（　）内の歯先部が樹脂製の質量を示します。

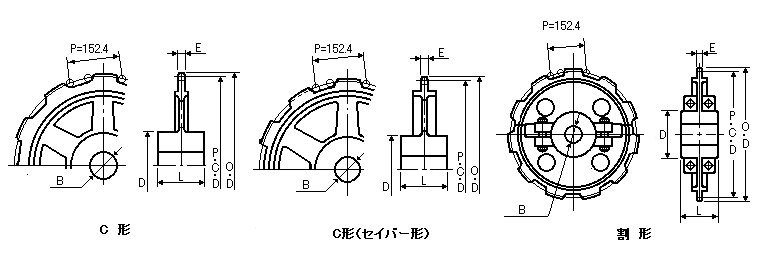

ピース形替歯スプロケット

ピース形替歯スプロケットは、スプロケット本体に一体構造の替歯ピースをボルトで固定しています。
スプロケット本体は構造用鋼、替歯ピースはステンレス鋼または特殊樹脂で製作され、またボルト
を外すだけで替歯ピースを容易に交換することが可能です。また、替歯ピースは一体構造なので、耐
磨耗性に優れています。
チエン番号 歯数
Ｎ		 ピッチ円
直径
P.C.D.(mm)		 外径
O.D.(mm)		 形式 軸穴径Ｂ(mm) ボス(mm) 歯幅Ｅ 質量
(kg)
下穴 最大 径Ｄ 幅Ｌ
SAV15211-B 11 540.9 557 C形 80 125 200 140 19 43
HSS15215-B 11 540.9 558 C形 80 125 200 140 22 45
SAV15215-B
SAV15219-B
OSV15215-B
OSV15219-B
HSS15219-B		 11 540.9 560 C形 80 125 200 140 25 47
注）歯数は９～１３まで製作しています。

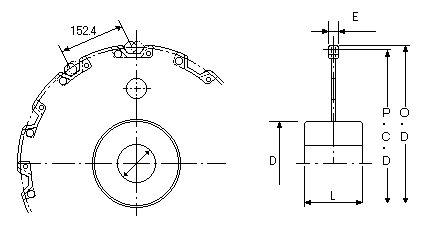

TAWピントルチエン用スプロケット

ＴＡＷピントルチエン用スプロケットは、ダクタイル鋳鉄(FCD600）で製作され充分な強度と耐久性を
もっています。また、歯先部には硬化処理が施されていますので耐摩耗性を有しています。
チエン番号 歯数
Ｎ		 ピッチ円
直径
P.C.D.(mm)		 外径
O.D.(mm)		 形式 軸穴径Ｂ(mm) ボス(mm) 歯幅Ｅ 質量
(kg)
下穴 最大 径Ｄ 幅Ｌ
730TAW 11 540.9 568 C形 100 125 200 140 29 60
11 540.9 568 C形（ｾｲﾊﾞｰ形） 100 125 200 140 29 66
11 540.9 568 割形（ｾｲﾊﾞｰ形） 100 125 200 140 29 80
730TAWN 11 540..9 568 C形
（ｾｲﾊﾞｰ形）		 100 125 200 140 29 67
11 540.9 568 割形
（ｾｲﾊﾞｰ形）		 100 125 200 140 29 81
S730TAW 11 540.9 570 C形 100 150 230 130 35 75
11 540.9 570 C形
（ｾｲﾊﾞｰ形）		 100 150 230 130 35 84
11 540.9 570 割形
（ｾｲﾊﾞｰ形）		 100 150 230 130 35 94

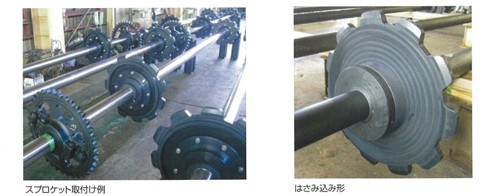

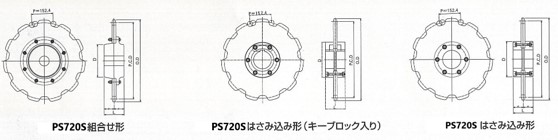

ＡＬＬ樹脂スプロケット

従来、プラスチック用スプロケットの材質は刃先部が樹脂製に対してボス部が
鋳鉄製の組合せタイプでありました。
そのため、スプロケットが重くボス部の耐食性が劣っておりました。
これらの問題を改良して誕生したのがALL樹脂スプロケットです。
チエン番号 形式
 歯数Ｎ
(mm)		 P.C.D
(mm)		 外径O.D
(mm)		 ボス径Ｄ
(mm)		 ボス幅Ｌ
(mm)		 軸穴径Ｂ
(mm)		 質量
(kg)
駆動用 従動用
PS720S
（組合せ形）		 C 11 540.9 580 230 140 Φ80～Φ141 18 13
PS720S
（はさみ込み形）		 200～250 14 12
※セイバーありもご対応しております。
※はさみ込み形のボスは水中で使用されるため吸水し、寸法が増加します。
　ご使用に関しては摺動部のすきまを大きく設計する必要があります。
　設計の際は当社へお問い合わせください。

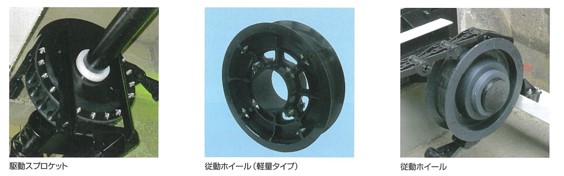

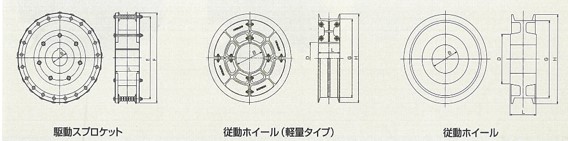

ハイノッチチェン用スプロケット

樹脂スプロケットの中でハイノッチチェン専用のスプロケットです。
ハイノッチチェン用スプロケットは、駆動用にピンタイプ、従動用にシーブタイプを
採用しています。
これにより、駆動軸と従動軸でのチェンとスプロケットの噛み合い箇所を分散し
長寿命化がはかられます。

■駆動スプロケット

チエン番号 歯数Ｎ ピッチ円直径
(mm)		 ホイールピンピッチ円直径Ｅ
(mm)		 側板外形Ｆ
(mm)		 軸穴径Ｂ
(mm)		 ボス(mm) 質量
(kg)
幅Ｌ
HNP730 DL21 517 474.4 520 95 146 26

■従動ホイール（軽量タイプ）

チエン番号 ピッチ円直径
(mm)		 外周面外径Ｇ
(mm)		 ツバ外径Ｈ
(mm)		 軸穴径Ｂ
(mm)		 ボス(mm) 質量
(kg)
径Ｄ 幅Ｌ
HNP730 445.6 388 440 143 155 114.5 4.3

■従動ホイール

チエン番号 ピッチ円直径
(mm)		 外周面外径Ｇ
(mm)		 ツバ外径Ｈ
(mm)		 軸穴径Ｂ
(mm)		 ボス(mm) 質量
(kg)
径Ｄ 幅Ｌ
HNP730 445.6 388 448 143 250 140 11
