| ４００クラスのステンレスチエンに比較して更に耐食性を向上させたチエンです。 |
 |

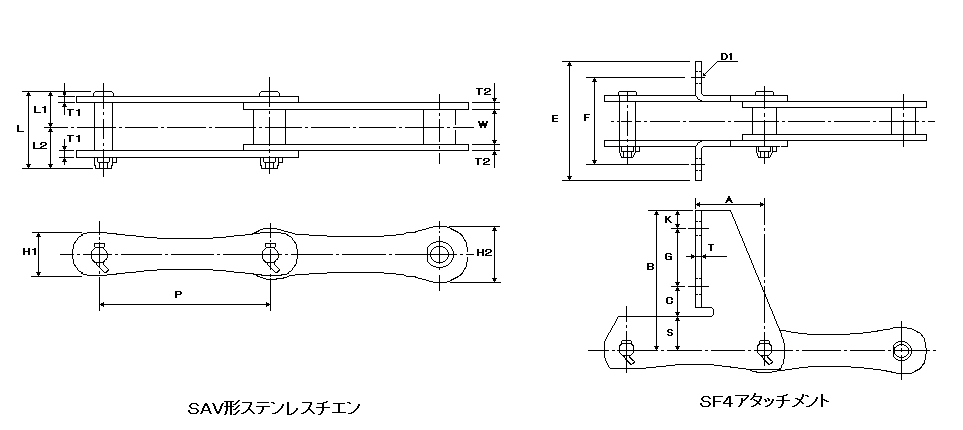

| チエン 番号 |
ピッチ Ｐ (mm) |
ブシュ 径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | ピンリンク | ブシュリンク | 平均引張強さ | 保証引張強さ | 質量 （kg/m） |
|||||||
| 径 Ｄ (mm) |
長さ | 高さ Ｈ１ (mm) |
厚さ Ｔ１ (mm) |
高さ Ｈ２ (mm) |
厚さ Ｔ２ (mm) |
|||||||||||
| Ｌ (mm) |
Ｌ１ (mm) |
Ｌ２ (mm) |
（ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | ||||||||||
| ＳＡＶ１５２０６－Ｂ | 152.4 | 22.2 | 27.4 | 11.6 | 55 | 25.2 | 29.8 | 31 | 4 | 31 | 4 | 58.8 | 6000 | 52.9 | 5400 | 2.5 |
| ＳＡＶ１５２１３－Ｂ | 152.4 | 26 | 30 | 14.5 | 72 | 32.5 | 39.5 | 40 | 6 | 48 | 6 | 127 | 13000 | 114 | 11700 | 5.1 |
| チエン 番号 |
寸法(mm) | １個当り 付加質量 (kg) |
備考 |
|||||||||
| Ａ | Ｂ | Ｃ | Ｄ１ | Ｅ | Ｆ | Ｇ | Ｋ | Ｓ | Ｔ | |||
| ＳＡＶ１５２０６－Ｂ | 76 | 155 | 32 | 14 | 140 | 100 | 65 | 20 | 38 | 4 | 1 | 標準タイプ |
| 76 | 155 | 40 | 14 | 140 | 100 | 75 | 17.5 | 22.5 | 4 | 1 | ７３０相当 | |
| ＳＡＶ１５２１３－Ｂ | 76 | 155 | 32 | 14 | 140 | 100 | 65 | 20 | 38 | 6 | 1.5 | 標準タイプ |
| 76 | 140 | 38 | 14 | 140 | 100 | 60 | 20 | 22 | 6 | 1.1 | ７２０相当 | |
| 76 | 155 | 40 | 14 | 140 | 100 | 75 | 17.5 | 22.5 | 6 | 1.2 | ７３０相当 | |
| 76 | 142.5 | 40 | 14 | 150 | 112 | 60 | 20 | 22.5 | 6 | 1.4 | Ｓ７３０相当 | |
