| ＯＳＶ形ステンレスチエンは、ＨＳＳ形、ＳＡＶ形ステンレスチエンをベースに開発した オフセット形のチエンで、次のような特長があります。 ・ オフセットタイプなので耐摩耗性に優れています。 ・ チエンセイバー形スプロケットとも併用できます・ ・ １リンク単位でチエンを分解、連結できます。 ・ ＨＳＳ形、ＳＡＶ形ステンレスチエンとの互換性があります。 |
 |

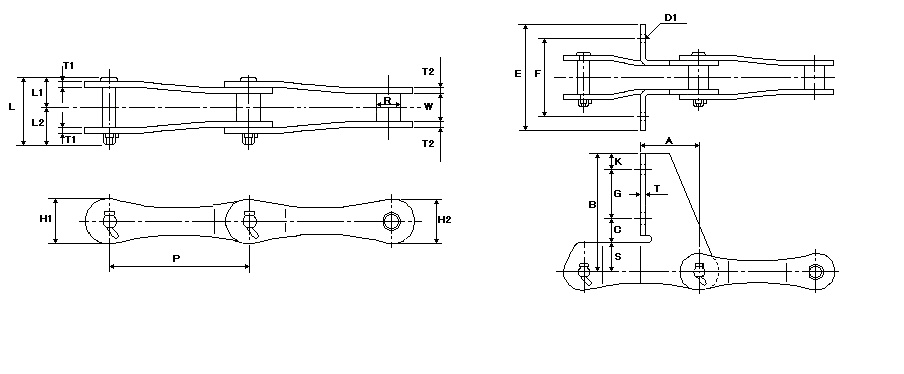

| チエン 番号 |
ピッチ Ｐ (mm) |
ブシュ 径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | 平均引張強さ | 保証引張強さ | 質量 （kg/m） |
||||||
| 径 Ｄ (mm) |
長さ | 高さ Ｈ (mm) |
厚さ Ｔ (mm) |
|||||||||||
| Ｌ (mm) |
Ｌ１ (mm) |
Ｌ２ (mm) |
（ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | ||||||||
| ＯＳＶ１５２１５−Ｂ | 152.4 | 26 | 30 | 14.5 | 72 | 32.5 | 39.5 | 48 | 6 | 147 | 15000 | 137 | 14000 | 5.7 |
| ＯＳＶ１５２１９−Ｂ | 152.4 | 26 | 30 | 14.5 | 72 | 32.5 | 39.5 | 48 | 6 | 186 | 19000 | 172 | 17500 | 5.7 |
| チエン 番号 |
寸法(mm) | １個当り 付加質量 (kg) |
備考 |
|||||||||
| Ａ | Ｂ | Ｃ | Ｄ１ | Ｅ | Ｆ | Ｇ | Ｋ | Ｓ | Ｔ | |||
| ０ＳＶ１５２１５−Ｂ | 76 | 155 | 32 | 14 | 140 | 100 | 65 | 20 | 38 | 6 | 1.5 | 標準タイプ |
| 76 | 155 | 38 | 14 | 140 | 100 | 60 | 34.5 | 22.5 | 6 | 1.1 | ７２０相当 | |
| 76 | 155 | 40 | 14 | 140 | 100 | 75 | 17.5 | 22.5 | 6 | 1.2 | ７３０相当 | |
| 76 | 155 | 40 | 14 | 140 | 112 | 60 | 32.5 | 22.5 | 6 | 1.1 | Ｓ７３０相当 | |
| ＯＳＶ１５２１９−Ｂ | 76 | 155 | 32 | 14 | 140 | 100 | 65 | 20 | 38 | 6 | 1.3 | 標準タイプ |
| 76 | 155 | 38 | 14 | 140 | 100 | 60 | 34.5 | 22.5 | 6 | 1.1 | ７２０相当 | |
| 76 | 155 | 40 | 14 | 140 | 100 | 75 | 17.5 | 22.5 | 6 | 1.1 | ７３０相当 | |
| 76 | 155 | 40 | 14 | 140 | 112 | 60 | 32.5 | 22.5 | 6 | 1.1 | Ｓ７３０相当 | |
