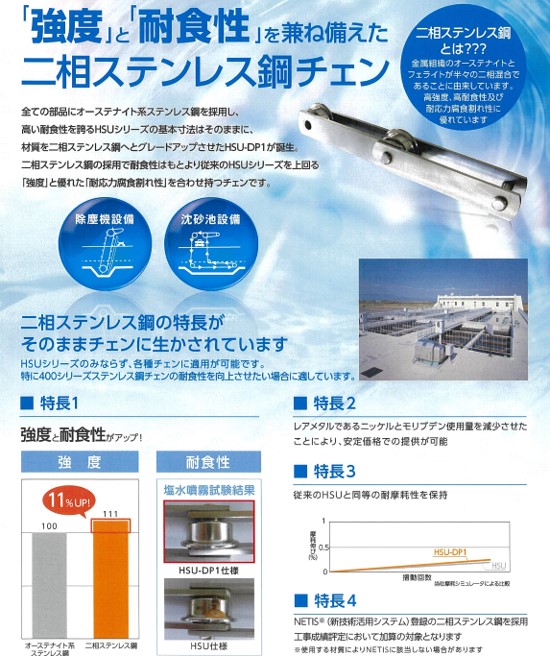

| HSUシリーズの基本寸法はそのままに、材質を二相ステンレス鋼へとグレードアップ させたHSU-DP1が誕生。 二相ステンレス鋼の採用で耐食性はもとより従来のHSUシリーズを上回る 「強度」と優れた「耐応力腐食割れ性」を合わせ持つチェンです。 |
| チエン 番号 |
ピッチ P (mm) |

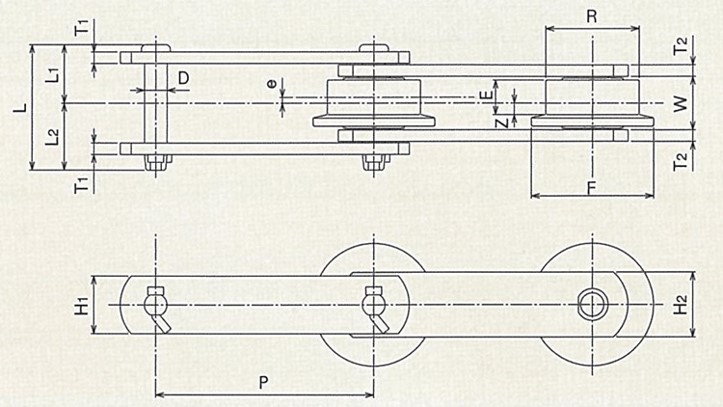

Ｆローラ寸法(mm) | 内リンク 内幅 W (mm) |
ピン | ピンリンク | ブシュリンク | 平均引張強さ | 保証引張強さ | 質量 (Kg/m) |
|||||||||
| Ｒ | Ｅ | ｅ | Ｆ | Ｚ | 径 Ｄ (mm) |
長さ | 高さ Ｈ１ (mm) |
厚さ Ｔ１ (mm) |
高さ Ｈ２ (mm) |
厚さ Ｔ２ (mm) |
||||||||
| L (mm) |
L1 (mm) |
L2 (mm) |
（kN） | （kN） | ||||||||||||||
| HSU15208-F-DP1 | 152.4 | 50 | 20 | 3 | 65 | 7 | 30.2 | 12.7 | 67 | 31.1 | 35.9 | 31.8 | 6 | 31.8 | 6 | 86 | 76 | 7 |
| HSU15211-F-DP1 | 152.4 | 50 | 20 | 3 | 65 | 7 | 30.2 | 14.2 | 72 | 32.6 | 39.4 | 38.1 | 6 | 38.1 | 6 | 119 | 103 | 7.9 |
| HSU15214-F-DP1 | 152.4 | 65 | 24 | 4 | 85 | 8 | 37.1 | 15.8 | 87 | 40.6 | 46.4 | 40 | 8 | 45 | 8 | 151 | 135 | 13.6 |
| HSU15220-F-DP1 | 152.4 | 70 | 25 | 3.5 | 85 | 9 | 37.1 | 18.9 | 96 | 43.6 | 52.4 | 45 | 8 | 50 | 10 | 216 | 189 | 16.7 |
| HSU15226-F-DP1 | 152.4 | 80 | 38 | 6 | 95 | 13 | 57.2 | 22.1 | 120 | 56.4 | 63.6 | 50 | 10 | 65 | 10 | 280 | 248 | 27.8 |
| HSU15235-F-DP1 | 152.4 | 80 | 38 | 6 | 95 | 13 | 57.2 | 25.2 | 126 | 57.6 | 68.4 | 65 | 10 | 65 | 12 | 377 | 345 | 31.9 |
