| 汚泥掻き寄せ機駆動用チエンとして耐食性に優れたＨＢ７８・ＨＳＳ４１２４ ステンレスブシュドチエンが多く使用されるようになりました。 このチエンは寸法精度が高く、また軽量で充分な引張強さを持ち、耐食性、 耐摩耗性にも優れています。 |
 |

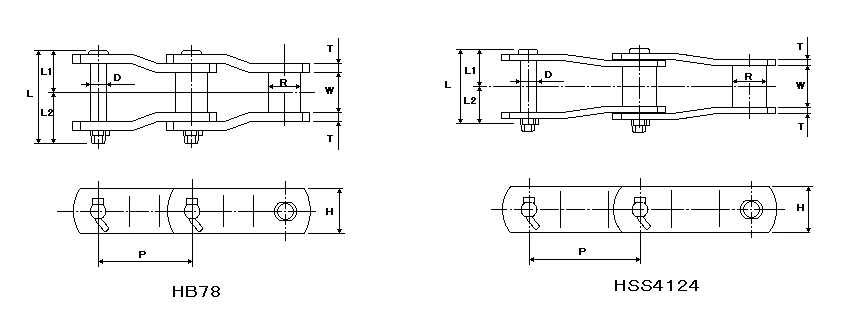

| チエン 番号 |
ピッチ Ｐ (mm) |
ブシュ径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | ﾘﾝｸﾌﾟﾚｰﾄ | 平均引張強さ | 保証引張強さ | 質量 （kg/m) |
||||||
| 径 Ｄ (mm) |
長さ | 高さ Ｈ (mm) |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | |||||||
| Ｌ (mm) |
Ｌ１ (mm) |
Ｌ２ (mm) |
||||||||||||
| ＨＢ７８ | 66.27 | 22.2 | 28.6 | 11.17 | 66.5 | 30.1 | 36.4 | 31.8 | 6 | 108 | 11000 | 97 | 9900 | 6.0 |
| ＨＳＳ４１２４ | 103.2 | 43.7 | 37.0 | 14.5 | 78.6 | 35.8 | 42.8 | 44.0 | 6 | 186 | 19000 | 167 | 17100 | 10.5 |
