| このチエンの部材は厳選された４００クラスステンレスチエン鋼で、精密プレス加工をし、 かつ特殊熱処理を施しています。 寸法精度が高く、特に軽量な設計で充分な引張強さを備えております。また、耐食性、 耐摩耗性にも優れています。 搬出機用フライト取付けのためにはＳＦ４アタッチメントを、掻き揚げ機用バケット取付けには Ｄ−２２アタッチメントを、除塵機用レーキ取付けにはＴ−１、Ａ−２アタッチメントを用意しています。 |
 |

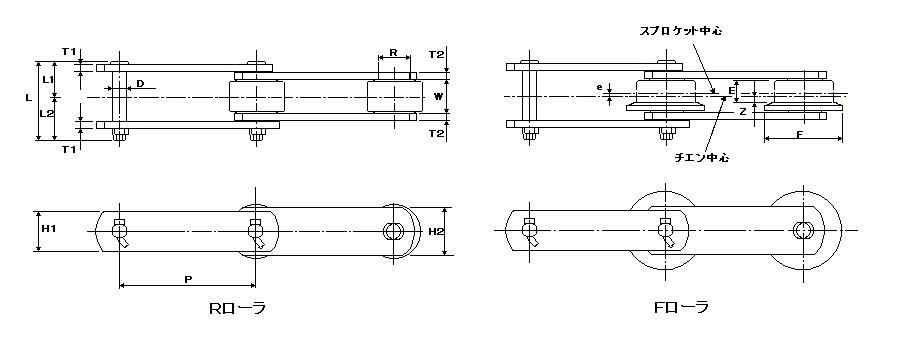

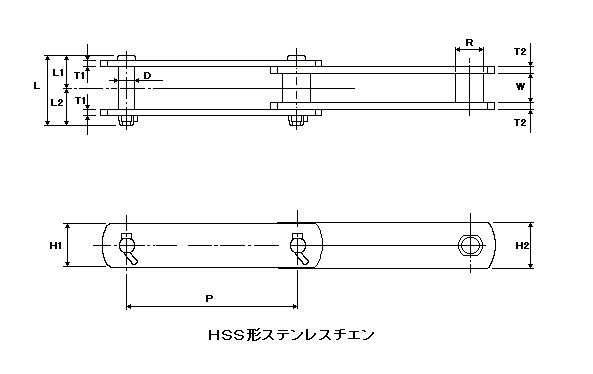

| チエン番号 | ピッチ Ｐ (mm) |
ローラ（ブシュ）径 Ｒ(mm) |
内リンク 内幅 Ｗ (mm) |
ピン | ピンリンク | ブシュリンク | 平均引張強さ | 保証引張強さ | 質量（kg/m) | |||||||||||||
| ブシュ ド形 |
Ｓローラ 形 |
Ｆローラ 形 |
Ｒローラ 形 |
径 Ｄ (mm) |
長さ | 高さ Ｈ１ (mm) |
厚さ Ｔ２ (mm) |
高さ Ｈ２ (mm) |
厚さ Ｔ２ (mm) |
（ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | Ｂ | Ｓ | Ｆ | Ｒ | |||||
| Ｌ (mm) |
Ｌ１ (mm) |
Ｌ２ (mm) |
||||||||||||||||||||
| ＨＳＳ１５２１５ | 152.4 | 24 | 29 | 48 | 48 | 26 | 13.5 | 62 | 28.8 | 33.2 | 36 | 5 | 38 | 6 | 147 | 15000 | 137 | 14000 | 4.6 | 4.9 | 6.3 | 6.2 |
| ＨＳＳ１５２１９ | 152.4 | 26 | 32 | 50 | 50 | 30 | 14.5 | 72 | 32.5 | 39.5 | 38 | 6 | 44 | 6 | 186 | 19000 | 172 | 17500 | 5.7 | 6 | 7.9 | 7.7 |
| ＨＳＳ１５２２５ | 152.4 | 30 | 36 | 58 | 58 | 34 | 15.3 | 80 | 36 | 44 | 44 | 6 | 54 | 7 | 245 | 25000 | 226 | 23000 | 8.0 | 8.5 | 12.0 | 11.3 |
| ＨＳＳ１５２３５ | 152.4 | 36 | 42 | 70 | 70 | 38 | 18.9 | 88 | 40 | 48 | 54 | 7 | 60 | 7 | 343 | 35000 | 314 | 32000 | 10.7 | 11.4 | 16.5 | 15.2 |
| ＨＳＳ１５２４８ | 152.4 | - | 44.5 | 80 | 80 | 57.2 | 22.1 | 120 | 55.6 | 64.4 | 63.5 | 10 | 63.5 | 10 | 490 | 50000 | 441 | 45000 | - | 19.1 | 28.8 | 28.3 |
 |
| チエン番号 | 寸法(mm) | ||||
| Ｒ | Ｅ | ｅ | Ｆ | Ｚ | |
| ＨＳＳ１５２１５ | 48 | 16 | 2.25 | 60 | 5.75 |
| ＨＳＳ１５２１９ | 50 | 20 | 3.0 | 65 | 7.0 |
| ＨＳＳ１５２２５ | 58 | 24 | 3.0 | 75 | 9.0 |
| ＨＳＳ１５２３５ | 70 | 25 | 4.0 | 90 | 8.5 |
| ＨＳＳ１５２４８ | 80 | 38 | 6.0 | 95 | 13.0 |

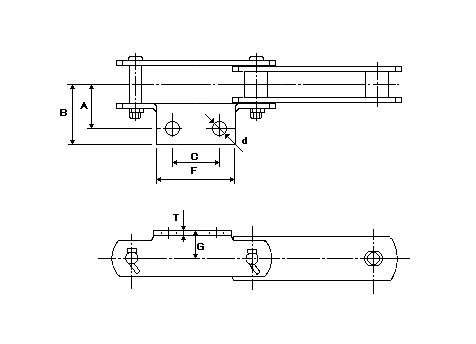

Ａ−２アタッチメント
 |
| チエン番号 | 寸法（mm) | １個当り 付加質量(kg) |
||||||
| Ａ | Ｂ | Ｃ | ｄ | Ｆ | Ｇ | Ｔ | ||
| ＨＳＳ１５２１５ | 45 | 60 | 60 | 14 | 90 | 30 | 5 | 0.16 |
| ＨＳＳ１５２１９ | 50 | 65 | 60 | 14 | 90 | 32 | 6 | 0.21 |
| ＨＳＳ１５２２５ | 55 | 75 | 60 | 18 | 100 | 35 | 6 | 0.27 |
| ＨＳＳ１５２３５ | 65 | 90 | 60 | 18 | 100 | 42 | 7 | 0.39 |
 |
| チエン番号 | 寸法（mm) | １個当り 付加質量(kg) |
|||||
| Ｌ１ | Ｌ２ | Ｄ１ | Ｄ２ | Ｉ | ｔ | ||
| ＨＳＳ１５２１５ | 29 | 51 | 13 | M12 | 37 | 12 | 0.11 |
| ＨＳＳ１５２１９ | 32 | 58 | 14 | M12 | 44 | 16 | 0.12 |
| ＨＳＳ１５２２５ | 36 | 64 | 15 | M14 | 47 | 16 | 0.13 |
| ＨＳＳ１５２３５ | 40 | 72 | 18 | M16 | 53 | 19 | 0.19 |
| ＨＳＳ１５２４８ | 55.6 | 85 | 18 | M16 | 65.6 | 16 | 0.2 |
 |
| チエン番号 | 寸法（mm) | １個当り 付加質量(kg) |
|||

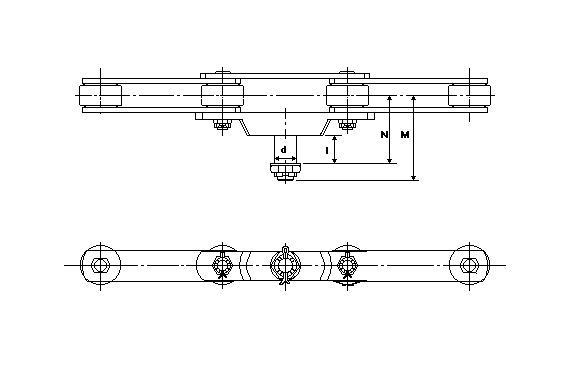

| ｄ | Ｌ | Ｍ | Ｎ | ||
| ＨＳＳ１５２１５ | 25 | 30 | 102 | 80 | 1.2 |
| ＨＳＳ１５２１９ | 30 | 35 | 108 | 85 | 1.4 |
| ＨＳＳ１５２２５ | 40 | 44 | 149 | 122 | 2.8 |
| ＨＳＳ１５２３５ | 40 | 44 | 151 | 124 | 3.4 |
| ＨＳＳ１５２４８ | 50 | 50 | 184 | 145 | 5.1 |
 |
| チエン番号 | 寸法（mm) | １個当り 付加質量(kg) |
備考 | |||||||||
| Ａ | Ｂ | Ｃ | Ｄ１ | Ｅ | Ｆ | Ｇ | Ｋ | Ｓ | Ｔ | |||

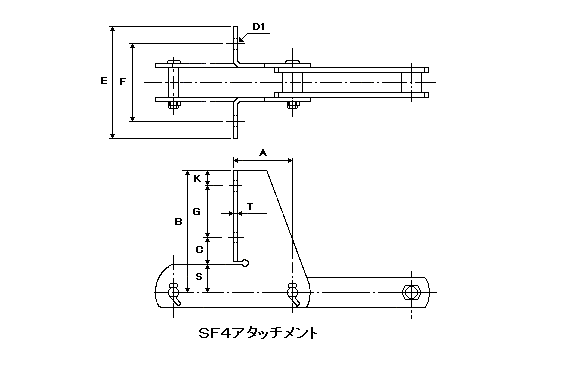

| ＨＳＳ１５２１５ | 76 | 140 | 38 | 14 | 145 | 100 | 60 | 20.0 | 22.0 | 5 | 1 | ７２０相当 |
| ＨＳＳ１５２１９ | 76 | 155 | 32 | 14 | 140 | 100 | 65 | 17.5 | 38.0 | 6 | 1.4 | 標準タイプ |
| 76 | 155 | 40 | 14 | 140 | 100 | 75 | 17.5 | 22.5 | 6 | 1.3 | ７３０相当 | |
| 76 | 142.5 | 40 | 14 | 150 | 112 | 60 | 17.5 | 22.5 | 6 | 1.4 | Ｓ７３０相当 | |
| ＨＳＳ１５２２５ | 76 | 162 | 40 | 18 | 145 | 100 | 75 | 20.0 | 27.0 | 6 | 1.6 | |
| ＨＳＳ１５２３５ | 76 | 175 | 40 | 18 | 150 | 110 | 75 | 25.0 | 35.0 | 7 | 1.9 | |
