| ４００クラスのステンレスチエンに比較して更に耐食性を向上させたチエンです。 |
 |

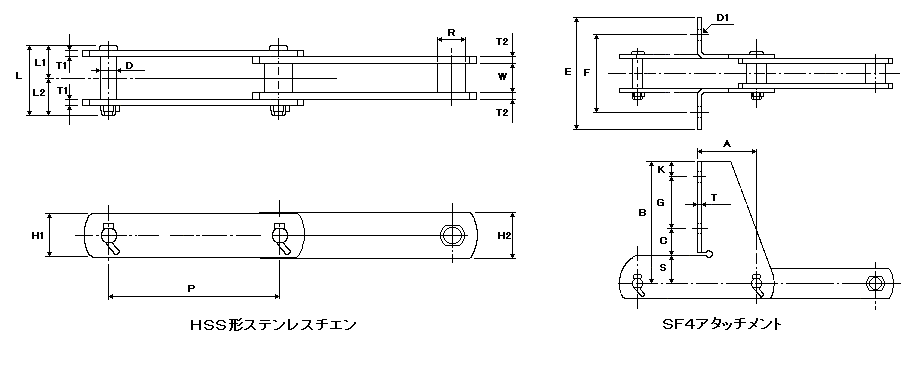

| チエン 番号 |
ピッチ Ｐ (mm) |
ブシュ 径 Ｒ (mm) |
内ﾘﾝｸ 内幅 Ｗ (mm) |
ピン | ピンリンク | ブシュリンク | 平均引張強さ | 保証引張強さ | 質量 （kg/m） |
|||||||
| 径 Ｄ (mm) |
長さ | 高さ Ｈ１ (mm) |
厚さ Ｔ１ (mm) |
高さ Ｈ２ (mm) |
厚さ Ｔ２ (mm) |
|||||||||||
| Ｌ (mm) |
Ｌ１ (mm) |
Ｌ２ (mm) |
（ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | ||||||||||
| ＨＳＳ１５２１０－Ｂ | 152.4 | 24 | 26 | 13.5 | 62 | 28.8 | 33.2 | 36 | 5 | 38 | 6 | 103 | 10500 | 88 | 9000 | 4.7 |
| ＨＳＳ１５２１３－Ｂ | 152.4 | 26 | 30 | 14.5 | 72 | 32.5 | 39.5 | 38 | 6 | 44 | 6 | 127 | 13000 | 114 | 11700 | 5.7 |
| チエン 番号 |
寸法(mm) | １個当り 付加質量 (kg) |
備考 | |||||||||
| Ａ | Ｂ | Ｃ | Ｄ１ | Ｅ | Ｆ | Ｇ | Ｋ | Ｓ | Ｔ | |||
| ＨＳＳ１５２１０－Ｂ | 76 | 155 | 35 | 14 | 145 | 100 | 65 | 20 | 35 | 5 | 1.5 | 標準タイプ |
| 76 | 140 | 38 | 14 | 145 | 100 | 60 | 20 | 22 | 5 | 0.8 | ７２０相当 | |
| 76 | 155 | 40 | 14 | 145 | 100 | 75 | 17.5 | 22.5 | 5 | 1 | Ｓ７３０相当 | |
| ＨＳＳ１５２１３－Ｂ | 76 | 155 | 32 | 14 | 140 | 100 | 65 | 20 | 38 | 6 | 1.6 | 標準タイプ | 76 | 140 | 38 | 14 | 140 | 100 | 60 | 20 | 22 | 6 | 1.1 | ７２０相当 |
| 76 | 155 | 40 | 14 | 140 | 100 | 75 | 17.5 | 22.5 | 6 | 1.2 | ７３０相当 | |
| 76 | 142.5 | 40 | 14 | 150 | 112 | 60 | 20 | 22.5 | 6 | 1.1 | Ｓ７３０相当 | |
