| ＨＳＣ形スチールチエンは、ピン・ブシュに４００クラスステンレス鋼を使用し屈曲不良、 腐食摩耗の防止をはかったチエンです。 |
 |

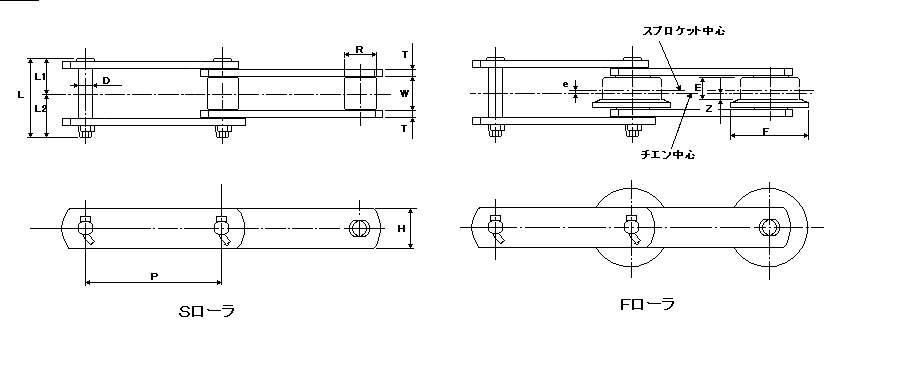

| チエン番号 | ピッチ Ｐ (mm) |
ローラ径 Ｒ(mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | 平均引張強さ | 保証引張強さ | 質量（kg/m) | |||||||||||
| ブシュ ド形 |
Ｓローラ 形 |
Ｆローラ 形 |
Ｒローラ 形 |
径 Ｄ (mm) |
長さ | 高さ Ｈ１ (mm) |
厚さ Ｔ２ (mm) |
（ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | Ｂ，Ｓ | Ｆ | Ｒ | |||||
| Ｌ (mm) |
Ｌ１ (mm) |
Ｌ２ (mm) |
|||||||||||||||||
| ＨＳＣ１５２１５ | 152.4 | 25.4 | 25.4 | 50.8 | 50.8 | 30.2 | 11.05 | 69.4 | 31.2 | 38.2 | 38.1 | 6.3 | 147 | 15000 | 132 | 13500 | 5.5 | 7.9 | 7.5 |
| ＨＳＣ１５２１９ | 152.4 | 29.0 | 29.0 | 50.8 | 50.8 | 30.2 | 14.18 | 73.3 | 32.8 | 40.5 | 38.1 | 6.3 | 216 | 22000 | 196 | 20000 | 5.8 | 8.2 | 7.7 |
| ＨＳＣ１５２２８ | 152.4 | 34.9 | 34.9 | 65.0 | 65.0 | 37.1 | 15.8 | 87.5 | 40.0 | 47.5 | 44.5 | 7.9 | 275 | 28000 | 250 | 25500 | 9.1 | 13.3 | 13.1 |
| ＨＳＣ１５２３５ | 152.4 | 39.7 | 39.7 | 70.0 | 70.0 | 37.1 | 18.94 | 97.1 | 44.3 | 52.8 | 50.8 | 9.5 | 373 | 38000 | 343 | 35000 | 12.6 | 17.3 | 16.4 |
| ＨＳＣ１５２４８ | 152.4 | 44.5 | 44.5 | 80.0 | 80.0 | 57.2 | 22.11 | 119.6 | 55.4 | 64.2 | 63.5 | 9.5 | 510 | 52000 | 460 | 47000 | 18.0 | 28.3 | 27.3 |
| チエン番号 | 寸法(mm) | ||||
| Ｒ | Ｅ | ｅ | Ｆ | Ｚ | |
| ＨＳＣ１５２１５ | 50.8 | 20 | 3 | 65 | 7 |
| ＨＳＣ１５２１９ | 50.8 | 20 | 3 | 65 | 7 |
| ＨＳＣ１５２２８ | 65.0 | 24 | 4 | 85 | 8 |
| ＨＳＣ１５２３５ | 70.0 | 25 | 3.5 | 85 | 9 |
| ＨＳＣ１５２４８ | 80.0 | 38 | 6 | 95 | 13 |

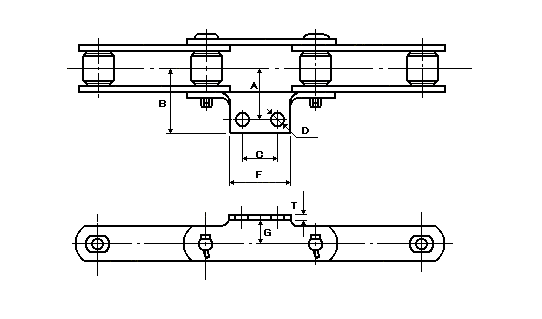

Ａ−２アタッチメント
 |
| チエン番号 | 寸法（mm) | １個当り 付加質量(kg) |
||||||
| Ａ | Ｂ | Ｃ | ｄ | Ｆ | Ｇ | Ｔ | ||
| ＨＳＣ１５２１５ | 50 | 66 | 60 | 14 | 90 | 32 | 6.3 | 0.25 |
| ＨＳＣ１５２１９ | 50 | 66 | 60 | 14 | 90 | 32 | 6.3 | 0.25 |
| ＨＳＣ１５２２８ | 60 | 81 | 60 | 18 | 100 | 38 | 7.9 | 0.4 |
| ＨＳＣ１５２３５ | 65 | 86 | 60 | 18 | 100 | 45 | 9.5 | 0.55 |
| ＨＳＣ１５２４８ | 80 | 105 | 60 | 18 | 100 | 55 | 9.5 | 0.65 |
 |

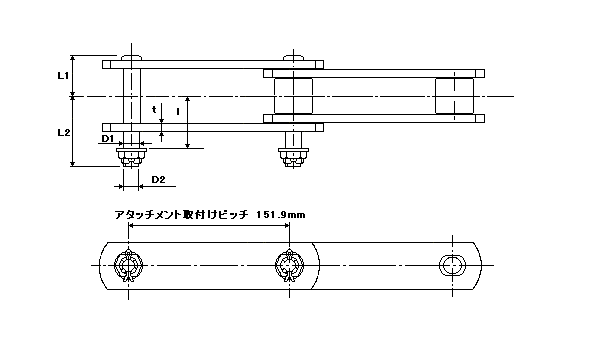

| チエン番号 | 寸法（mm) | １個当り 付加質量(kg) |
|||||
| Ｌ１ | Ｌ２ | Ｄ１ | Ｄ２ | Ｉ | ｔ | ||
| ＨＳＣ１５２１９ | 32.8 | 59 | 13.5 | M12 | 44.3 | 16 | 0.12 |
| ＨＳＣ１５２２８ | 40.0 | 68 | 15.5 | M14 | 51.1 | 16 | 0.13 |
| ＨＳＣ１５２３５ | 44.5 | 74 | 18.0 | M16 | 54.4 | 16 | 0.19 |
| ＨＳＣ１５２４８ | 55.4 | 85.4 | 18 | M16 | 64.4 | 16 | 0.25 |
 |

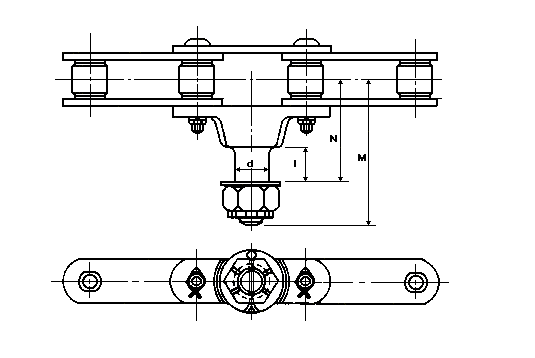

| チエン番号 | 寸法（mm) | １個当り 付加質量(kg) |
|||
| ｄ | Ｌ | Ｍ | Ｎ | ||
| ＨＳＣ１５２１５ | 25 | 30 | 102 | 80 | 1.2 |
| ＨＳＣ１５２１９ | 30 | 35 | 108 | 85 | 1.4 |
| ＨＳＣ１５２２８ | 40 | 44 | 149 | 122 | 2.8 |
| ＨＳＣ１５２３５ | 40 | 44 | 151 | 124 | 3.4 |
| ＨＳＣ１５２４８ | 50 | 50 | 184 | 145 | 4.5 |
