| 噛み合い箇所を分散することで、耐摩耗性が向上し、長寿命化がはかれます。 駆動軸ではチェンノッチ部とスプロケットピンが噛み合い、従動軸ではチェン下部と スプロケット外周面が接触します。 軽量で、省エネルギー、歯飛び現象の防止、寸逆運転可能という特徴があります。 |
| チエン 番号 |
ピッチP | ノッチ半径 | ノッチ部幅 | ピン径 | リンク高さ | 平均引張強さ (平均破断強度) |
保証引張強さ (保証破断強度) |
質量 (Kg/m) |
| (mm) | R(mm) | W(mm) | D(mm) | H(mm) | (kN) | (kN) | ||
| HNP730 | 152.4 | 12.5 | 86 | 29.2 | 54 | 29.4 | 24.5 | 2.5 |

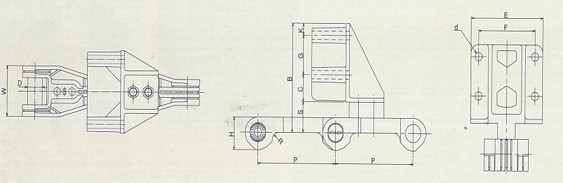

| チエン 番号 |
寸法(mm) | 付加質量 (Kg) |
|||||||
| B | C | E | F | G | K | S | d | ||
| HNP730 | 181 | 45 | 140 | 110 | 65 | 20 | 51 | 14 | 0.84 |
