HB形ステンレスブシュドチエン
|
| 汚泥掻き寄せ機駆動用チエンとして従来標準型ローラチエンが使用されていましたが、近年耐食性に 優れたＨＢ形ステンレスブシュドチエンが多く使用されるようになりました。 標準形ローラチエンとピッチ、ブシュ径、内リンク内幅が同一です。 なお、ＨＢＤタイプはＨＢのダブルピッチタイプです。 |
 |

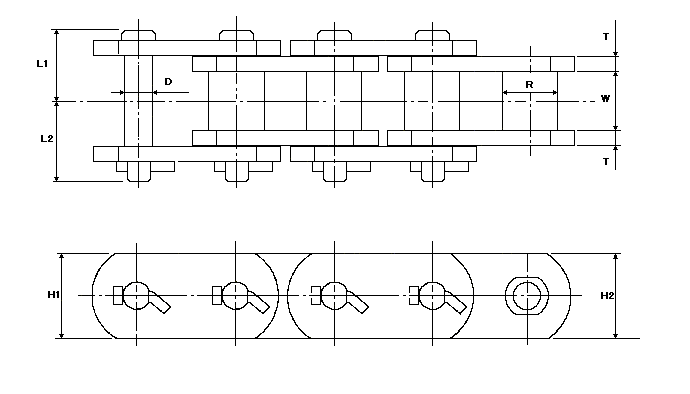

| チエン 番号 |
ピッチ Ｐ (mm) |
ブシュ径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | 平均引張強さ | 保証引張強さ | 質量 （kg/m) |
||||||
| 径 Ｄ (mm) |
長さ Ｌ１ (mm) |
長さ Ｌ２ (mm) |
高さ Ｈ１ (mm) |
高さ Ｈ２ (mm) |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | |||||
| ＨＢ１２０ | 38.1 | 22.23 | 25.40 | 11.11 | 28.4 | 33.7 | 31.8 | 31.8 | 6 | 108 | 11000 | 89 | 9100 | 7.4 |
| ＨＢＤ１２０ | 76.2 | 6.3 | ||||||||||||
| ＨＢ１４０ | 44.45 | 25.40 | 25.40 | 12.65 | 29.4 | 34.7 | 38.1 | 38.1 | 6 | 147 | 15000 | 127 | 13000 | 9.1 |
| ＨＢＤ１４０ | 88.90 | 6.8 | ||||||||||||
| ＨＢ１６０ | 50.80 | 28.58 | 31.70 | 14.23 | 38.0 | 42.6 | 40.0 | 44.5 | 8 | 233 | 23800 | 196 | 20000 | 12.4 |
| ＨＢＤ１６０ | 101.6 | 9.4 | ||||||||||||
| ＨＢ２００ | 63.5 | 39.69 | 38.10 | 19.85 | 47.9 | 55.7 | 52.0 | 57.2 | 10 | 353 | 36000 | 304 | 31000 | 21.2 |
| ＨＢ２４０ | 76.2 | 47.60 | 47.63 | 23.81 | 56.7 | 65.3 | 59.0 | 63.5 | 12 | 451 | 46000 | 392 | 40000 | 30.3 |
| 注）ＨＢＤ形チエンに標準形ローラチエン用スプロケットを選定する場合は、歯数３０枚以上をご使用ください。 |
