キャリングチエン
|
| 発電所の冷却用水の取水口の自動除塵機に用いられる大型オフセットタイプの ブシュドローラチエンです。海水中での使用にも耐えるような材質、熱処理など 種々な工夫が施してあります。 |
 |

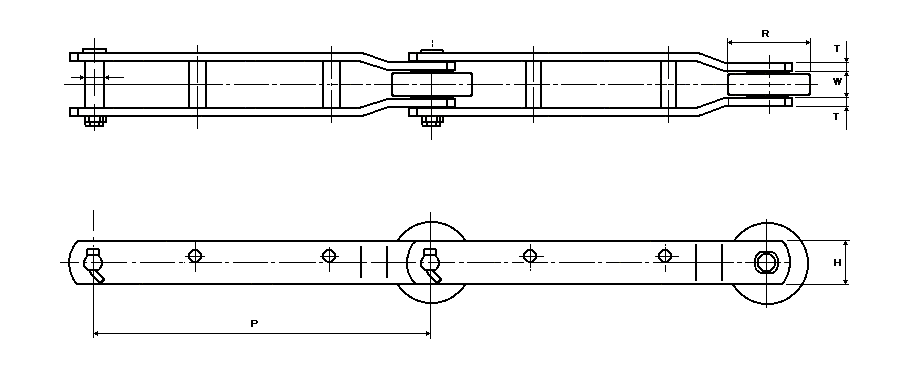

| チエン番号 | ピッチ Ｐ (mm) |
ローラ径 Ｒ (mm) |
内幅 Ｗ (mm) |
ピン径 Ｄ (mm) |
リンクプレート | 平均引張強さ | 質量 (kg/m) |
||
| 高さ Ｈ (mm) |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇｆ） | ||||||
| ＨＲ６００２０Ｒ | 600 | 100 | 34.0 | 18.9 | 50.8 | 9.5 | 196 | 20000 | 11.7 |
| ＨＲ６００２５Ｒ | 100 | 38.0 | 22.1 | 63.5 | 9.5 | 245 | 25000 | 14.3 | |
| ＨＲ６００４０Ｒ | 100 | 54.0 | 25.2 | 76.2 | 12.7 | 392 | 40000 | 23.3 | |
| ＨＲ６００５０Ｒ | 100 | 64.0 | 28.0 | 76.2 | 16.0 | 490 | 50000 | 28.3 | |
| ＨＲ６００６３Ｒ | 115 | 72.0 | 31.6 | 90.0 | 16.0 | 618 | 63000 | 35.8 | |
| ＨＲ６００８０Ｒ | 125 | 80.0 | 35.5 | 100 | 19.0 | 784 | 80000 | 48.3 | |
