TAWコンビネーションチエン
沈砂池の沈砂かき揚げ機、沈砂搬出機用の主務チエンです。
ブロックは、鋳鋼製でＴＡＷ処理により耐摩耗性を向上させ、リンクプレートおよび
ピンは熱処理した特殊合金鋼で製作しており、強靭で高強度であることが特長です。

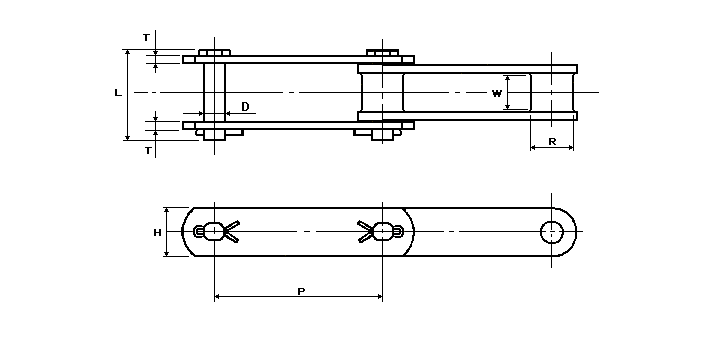

チエン
番号		 ピッチＰ 寸法(mm) １連の
個数		 平均引張強さ
（平均破断強度）		 保証引張強さ
（保証破断強度）		 質量(kg)
(mm) (in) Ｒ Ｗ Ｄ Ｌ Ｈ Ｔ （ｋＮ） （ｋｇｆ） （ｋＮ） （ｋｇｆ） １連 １ｍ
Ｃ７３０ＴＡＷ 152.4 6 38.1 29 19 84 44.5 6.3 20 245 25000 220 22500 29.1 9.65
Ｃ１１２ＴＡＷ 152.4 6 38.0 46 19 102 50.8 6.3 20 294 30000 264 27000 34.0 11.15
Ｃ１１３ＴＡＷ 152.4 6 44.5 56 22 128 50.8 9.5 20 392 40000 353 36000 50.8 17.4
注）チエンは２リンクで１組となります。

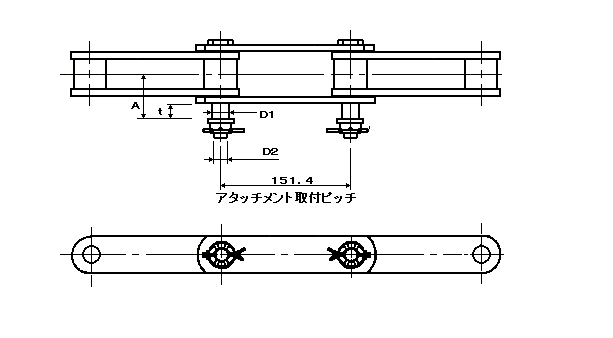

Ｄ−２２アタッチメント

チエン番号 寸法（mm) １組の質量(kg)
Ａ Ｄ１ Ｄ２ ｔ
Ｃ７３０ＴＡＷ 52.3 18.8 M16 19 3.13
Ｃ１１２ＴＡＷ 60.8 18.8 M16 19 3.58
Ｃ１１３ＴＡＷ 78.0 21.8 M20 25 5.5
注）アタッチメントは２リンクで１組となります。

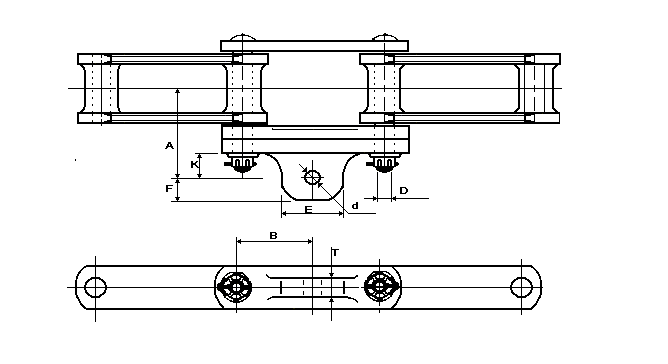

Ａ４２Ｓアタッチメント

チエン番号 寸法（mm) １組の質量(kg)
Ａ Ｂ ｄ Ｄ Ｅ Ｆ Ｋ Ｔ
Ｃ７３０ＴＡＷ 79.3 76.2 17 M16 68 22 27.0 24 4.85
Ｃ１１２ＴＡＷ 90.0 76.2 20 M16 80 25 32.2 28 5.56
Ｃ１１３ＴＡＷ 113.0 76.2 23 M20 80 28 35.0 28 8.21
注）アタッチメントは２リンクで１組となります。

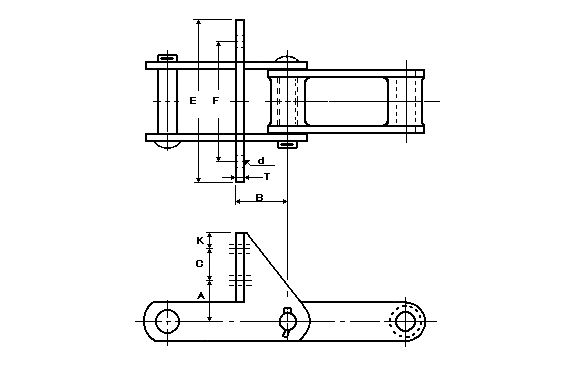

ＳＦ４アタッチメント

チエン番号 寸法（mm) １組の質量(kg)
Ａ Ｂ Ｃ ｄ Ｅ Ｆ Ｋ Ｔ
Ｃ７３０ＴＡＷ 55 76.3 40 15 140 100 22.8 6.3 4.88
Ｃ１１２ＴＡＷ 55 66.3 40 14 200 140 19.6 6.3 4.75
Ｃ１１３ＴＡＷ 55 67.0 40 15 220 160 19.6 9.5 6.23
注）アタッチメントは２リンクで１組となります。
