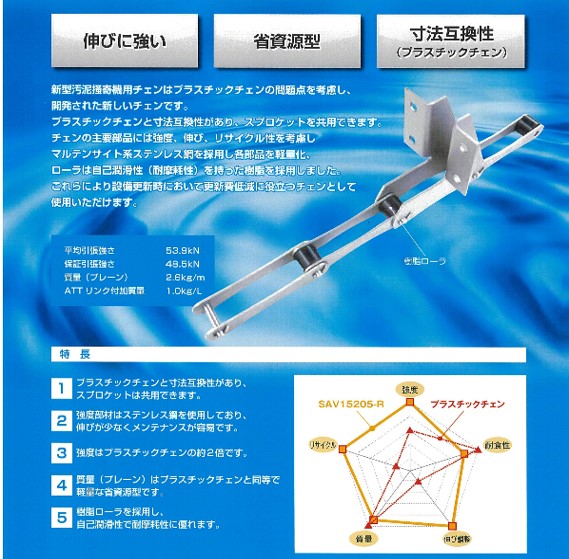

| プラスチックチェンと寸法互換性があり、スプロケットを共用できます。 チェンの主要部品には強度、伸び、リサイクル性を考慮しマルテンサイト系 ステンレス鋼を採用し各部品を軽量化、ローラは自己潤滑性（耐摩耗性）を持った 樹脂を採用しました。これらにより設備更新時において更新費の低減に役立つ チェンとして使用いただけます。 |
 |

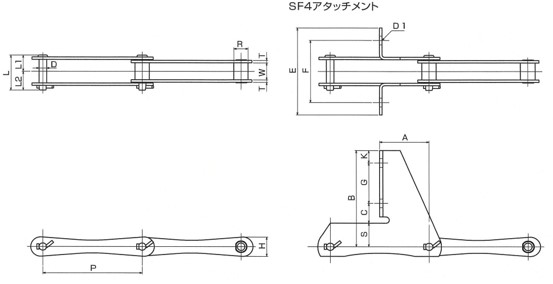

| チエン 番号 |
ピッチ Ｐ (mm) |
ローラ径 Ｒ (mm) |
内リンク 内幅 Ｗ (mm) |
ピン | リンクプレート | 平均引張強さ | 保証引張強さ | 質量 (Kg/m) |
||||||
| 径 Ｄ (mm) |
長さ | 高さ Ｈ (mm) |
厚さ Ｔ (mm) |
（kN） | （kgf） | （kN） | （kgf） | |||||||
| Ｌ (mm) |
Ｌ１ (mm) |
Ｌ２ (mm) |
||||||||||||
| ＳＡＶ１５２０５−Ｒ | 152.4 | 36.5 | 32 | 11.6 | 59.0 | 31.5 | 27.5 | 31 | 4 | 53.9 | 5,500 | 48.5 | 4,950 | 2.6 |
| チエン | 寸法(mm) | １個当り 付加質量(kg) |
||||||||
| Ａ | Ｂ | Ｃ | Ｄ１ | Ｅ | Ｆ | Ｇ | Ｋ | Ｓ | ＳＡＶ１５２０５−Ｒ | 76 | 155 | 32 | 14 | 140 | 100 | 65 | 20 | 38 | 1.0 |
