| このチエンは、チエンの下面にリブを付けてトラフ内や床面などとのしゅう動部の面積を広くし、 摩擦を少なくするように設計されたものです。 ご使用に際してはしゅう動部分にチエンのリブ部分が接触するようにチエンを取付けてください。 |
 |

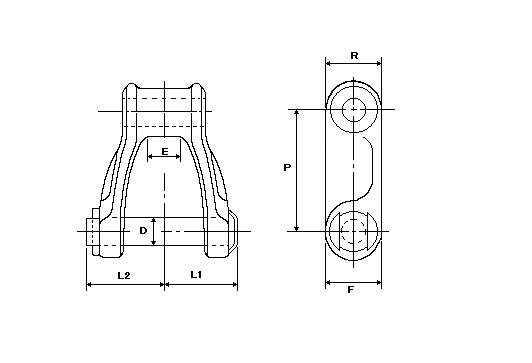

| チエン 番号 |
ピッチＰ | 寸法 | 1連の 個数 |
平均引張強さ | 最大許容荷重 | 質量(kg) | |||||||||
| (mm) | (in) | Ｌ１ | Ｌ２ | Ｄ | Ｒ | Ｅ | Ｆ | （ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | 1連 | １ｍ | ||
| Ｈ７８ | 66.27 | 2.609 | 39.6 | 46.0 | 12.7 | 22.2 | 24 | 28.6 | 46 | 71.2 | 7260 | 10.5 | 1080 | 18.35 | 6.12 |
| Ｈ８２ | 78.11 | 3.075 | 48.9 | 51.6 | 14.3 | 31.0 | 28 | 31.8 | 39 | 88.9 | 9070 | 13.7 | 1400 | 29.30 | 9.77 |
| Ｈ１２４ | 101.60 | 4.000 | 61.7 | 65.8 | 19.0 | 36.5 | 40 | 40.0 | 30 | 133.0 | 13600 | 22.2 | 2270 | 41.70 | 13.90 |
| Ｋ−１アタッチメント |
 |
| チエン番号 | 寸法(mm) | 質量(kg) | |||||||
| Ａ | Ｂ | Ｃ | Ｄ | Ｅ | G | Ｔ | １連 | １ｍ | |
| Ｈ７８ | 50.8 | 33.8 | 20.6 | 10.5 | 35.0 | 12.7 | 5.6 | 24.69 | 8.23 |

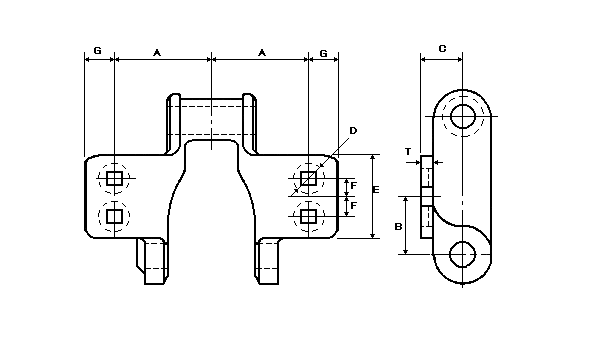

| Ｋ−２アタッチメント |
 |
| チエン番号 | 寸法(mm) | 質量(kg) | ||||||||
| Ａ | Ｂ | Ｃ | Ｄ | Ｅ | Ｆ | G | Ｔ | １連 | １ｍ | |
| Ｈ１２４ | 66.7 | 46.8 | 30.2 | 11.0 | 73.0 | 24.6 | 14.3 | 7.9 | 55.3 | 18.43 |
