デタッチャブルチエン
チエン本体の一方がピンとなり、他の一方がフックとなって組合され、鋳物チエンの代表として
広く使用されているものです。ピンとフックは任意の位置で用意に、取付、取外しができます。

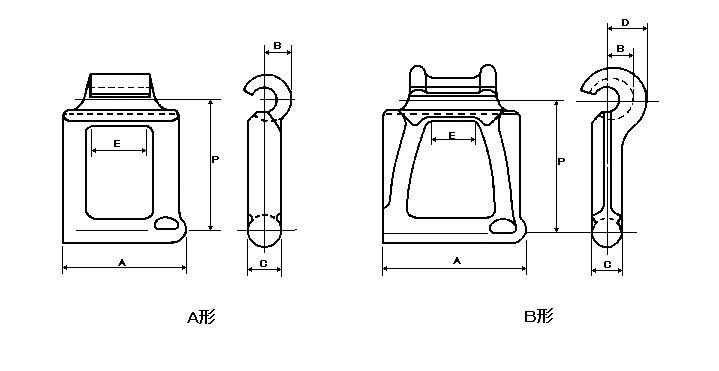

小形のチエンはＡ形の形状ですが、Ｎｏ７７以上の大形になりますと、チエンのフック部に補強
リブをつけたＢ形になっております。
チエン
番号		 ピッチＰ 形式 1連の
個数		 平均引張強さ 最大許容荷重 質量(kg)
(mm) (in) Ａ Ｂ Ｃ Ｄ Ｅ （ｋＮ） （ｋｇｆ） （ｋＮ） （ｋｇｆ） 1連 １ｍ
25 22.91 0.902 19.1 5.2 3.6 - 10 A 133 3.09 315 0.49 50 1.11 0.37
32 29.31 1.154 25.4 6.4 4.3 - 13 A 104 4.90 500 0.78 80 1.72 0.57
42 34.93 1.375 32.1 7.1 5.5 - 16 A 88 7.06 720 1.07 110 2.78 0.93
45 41.40 1.630 33.3 7.6 5.5 - 18 A 74 7.55 770 1.27 130 2.48 0.83
51 29.34 1.155 31.8 9.1 6.6 - 15 A 104 8.43 860 1.47 150 3.78 1.26
52 38.25 1.506 38.8 8.7 6.7 - 16 A 80 10.2 1040 1.66 170 4.04 1.34
55 41.43 1.631 34.9 9.1 6.7 - 18 A 74 9.81 1000 1.66 170 3.38 1.13
57 58.62 2.308 44.5 10.3 6.7 - 18 A 52 12.7 1300 2.15 220 3.90 1.30
62 42.01 1.654 42.1 10.3 8.0 - 22 A 73 14.2 1450 2.35 240 5.05 1.68
67 58.62 2.308 50.8 10.9 8.0 - 18 A 52 14.7 1500 1.96 200 4.96 1.65
77 58.34 2.297 56.0 9.0 10.0 15.0 18 B 52 15.7 1600 2.64 270 7.14 2.38
78 66.27 2.609 66.7 11.1 10.7 16.7 24 B 46 24.5 2500 4.11 420 8.70 2.90
88 66.27 2.609 69.9 11.1 12.3 21.0 24 B 46 28.4 2900 4.80 490 11.50 3.83
103 78.11 3.075 83.4 15.5 14.6 25.4 28 B 39 44.1 4500 7.45 760 18.87 6.29
114 82.55 3.250 88.0 20.6 16.8 29.8 27 B 37 53.0 5400 8.92 910 25.52 8.51

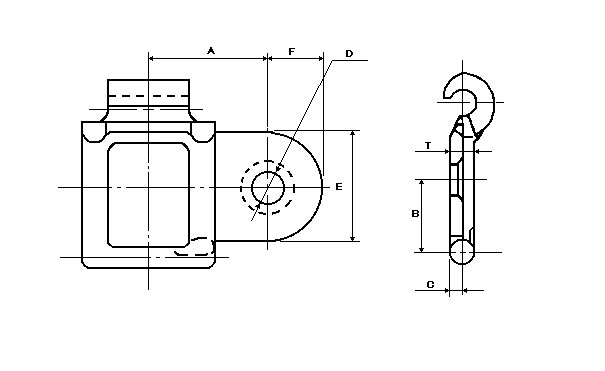

Ａ−１アタッチメント
チエン番号 寸法(mm) 質量(kg)
Ａ Ｂ Ｃ Ｄ※ Ｅ Ｆ Ｔ １連 １ｍ
25 22.2 11.1 2.4 5.6 18.3 8.7 2.4 1.84 0.61
32 22.2 15.9 2.4 5.6 18.3 8.7 3.2 2.36 0.79
42 27.8 16.7 2.8 7.2 26.2 11.9 3.6 3.63 1.21
52 30.2 19.8 3.2 6.8 27.0 11.1 3.2 5.08 1.69
※左右勝手違いのものがあります。

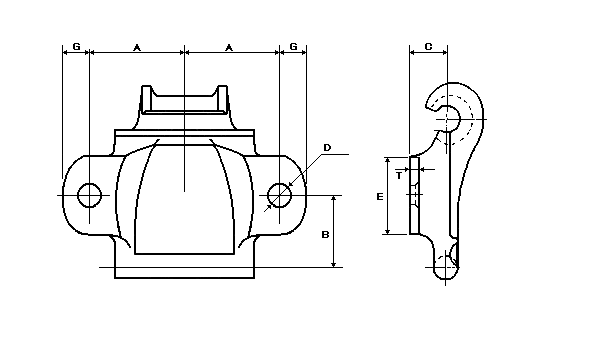

Ｋ−１アタッチメント
チエン番号 寸法(mm) 質量(kg)
Ａ Ｂ Ｃ Ｄ※ Ｅ Ｆ Ｔ １連 １ｍ
25 15.9 12.7 8.7 4.0 11.1 5.6 2.4 2.15 0.72
32 22.2 15.1 9.5 5.6 15.1 7.1 2.4 3.42 1.14
42 25.4 17.5 9.5 5.6 19.1 8.7 3.2 4.50 1.50
45 25.4 19.8 10.3 5.6 21.4 8.7 3.2 4.31 1.44
52 30.2 18.3 11.1 5.6 22.2 11.1 3.2 6.40 2.13
55 25.4 19.8 10.3 7.0 22.2 8.7 3.2 4.80 1.60
62 30.2 21.4 11.9 7.1 23.8 11.9 4.0 7.65 2.55
77 38.1 28.6 16.7 7.1 32.5 11.1 4.0 11.40 3.80
88 48.4 31.8 19.1 8.7 34.9 11.1 4.8 16.40 5.47
103 53.2 38.1 22.2 10.3 43.7 12.7 6.4 25.35 8.45
※２５〜６２は丸穴です。　７７〜１０３は角穴です。

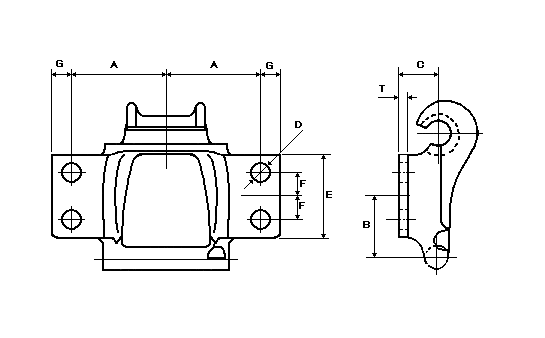

Ｋ−２アタッチメント
チエン番号 寸法(mm) 質量(kg)
Ａ Ｂ Ｃ Ｄ Ｅ Ｆ G Ｔ １連 １ｍ
88 50.8 32.5 20.6 10.3 44.5 12.7 11.1 4.8 17.48 5.83
