| チエン本体はバレル部とリンク部とを一体に鋳造し、炭素鋼製のピンを挿入して組立られており、 デタッチャブルチエンと比較しても強度も大きく、使用範囲を拡げています。 標準のピントルチエンは４００クラスピントルチエンとも称し、デタッチャブルチエンと同一ピッチ寸法 となっており、同一のスプロケットを使用することが出来ます。ただし、Ｎｏ４７７はＮｏ６７で兼用します。 |
 |

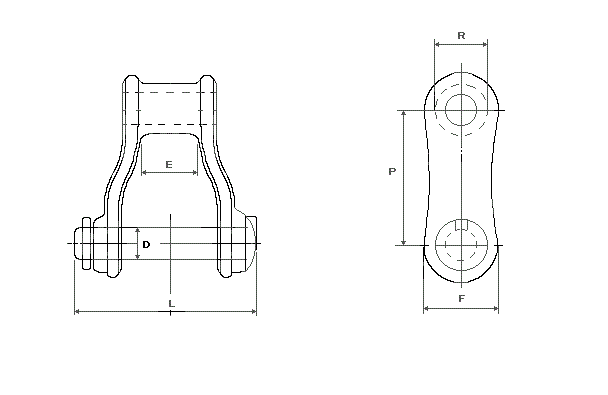

| チエン 番号 |
ピッチＰ | 寸法 | 1連の 個数 |
平均引張強さ | 最大許容荷重 | 質量(kg) | ||||||||
| (mm) | (in) | Ｌ | Ｄ | Ｒ | Ｅ | Ｆ | （ｋＮ） | （ｋｇｆ） | （ｋＮ） | （ｋｇｆ） | 1連 | １ｍ | ||
| ４５５ | 41.40 | 1.630 | 56.5 | 9.5 | 15.9 | 18 | 21.4 | 74 | 32.4 | 3300 | 4.70 | 480 | 8.79 | 2.93 |
| ４７７ | 58.62 | 2.308 | 63.5 | 11.1 | 20.6 | 18 | 25.4 | 52 | 42.7 | 4350 | 6.22 | 635 | 11.16 | 3.72 |
| ４８８ | 66.27 | 2.609 | 74.5 | 11.1 | 22.2 | 24 | 23.8 | 46 | 61.3 | 6250 | 10.0 | 1020 | 13.32 | 4.44 |
| ４１０３ | 78.11 | 3.075 | 90.5 | 19.0 | 31.0 | 28 | 38.1 | 39 | 123.0 | 12500 | 19.6 | 2000 | 26.32 | 8.77 |
| ４１２４ | 103.20 | 4.063 | 116 | 20.6 | 43.7 | 32 | 44.5 | 30 | 147.0 | 15000 | 20.2 | 2070 | 42.90 | 14.30 |
| Ｆ−２アタッチメント |
 |
| チエン番号 | 寸法(mm) | 質量(kg) | |||||||||
| Ａ | Ｂ | Ｃ | Ｄ | Ｅ | Ｆ | Ｌ | Ｇ | Ｔ | １連 | １ｍ | |
| ４８８ | 35.0 | 30.0 | 11.9 | 9.5 | 73.0 | 25.8 | 15.0 | 38.1 | 7.0 | 22.62 | 7.54 |
| ４１０３ | 50.8 | 31.8 | 19.1 | 11.0 | 76.2 | 28.2 | 16.7 | 48.4 | 7.9 | 39.50 | 13.17 |

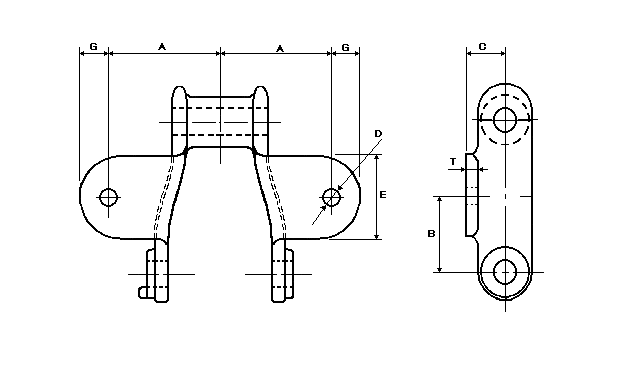

| Ｋ−１アタッチメント |
 |
| チエン番号 | 寸法(mm) | 質量(kg) | |||||||
| Ａ | Ｂ | Ｃ | Ｄ | Ｅ | G | Ｔ | １連 | １ｍ | |
| ４５５ | 25.4 | 20.6 | 11.1 | 8.0 | 20.6 | 11.1 | 4.0 | 11.16 | 3.72 |
| ４７７ | 38.1 | 29.4 | 16.7 | 8.0 | 33.9 | 11.9 | 4.0 | 14.84 | 4.95 |
| ４８８ | 48.5 | 33.3 | 16.7 | 9.0 | 34.9 | 12.0 | 4.8 | 18.25 | 6.08 |
| ４１０３ | 53.2 | 38.1 | 20.6 | 11.0 | 35.0 | 15.9 | 5.6 | 32.64 | 10.88 |
| ４１２４ | 76.2 | 51.6 | 25.4 | 18.0 | 63.5 | 25.4 | 7.9 | 54.00 | 18.00 |

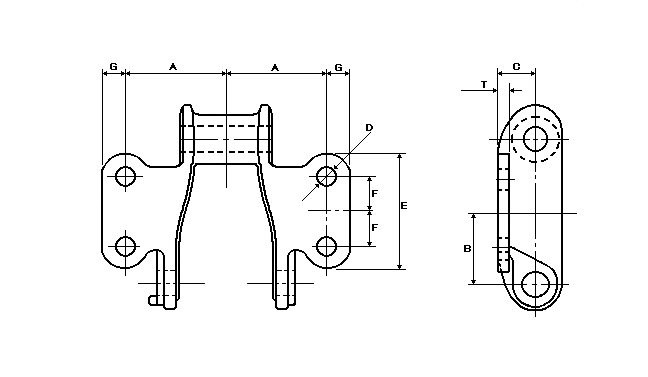

| Ｋ−２アタッチメント |
 |
| チエン番号 | 寸法(mm) | 質量(kg) | ||||||||
| Ａ | Ｂ | Ｃ | Ｄ | Ｅ | Ｆ | G | Ｔ | １連 | １ｍ | |
| ４８８ | 46.0 | 32.5 | 16.7 | 9.5 | 54.0 | 16.0 | 11.1 | 4.8 | 19.65 | 6.55 |
| ４１０３ | 52.4 | 38.9 | 21.4 | 14.0 | 66.7 | 19.1 | 14.3 | 7.9 | 36.36 | 12.12 |
| ４１２４ | 63.5 | 48.0 | 30.0 | 11.0 | 79.0 | 23.0 | 15.8 | 7.0 | 55.80 | 18.60 |
